Arbre creux
50mm
39 mm
8/10 / 12/14 / 15 mm
9-48000 pages
Encodeur incrémental
IP65, IP50
Durée de vie, HTL, NPN, PNP, Pousser tirer, Tension
Oui
| Quantité: | |
|---|---|

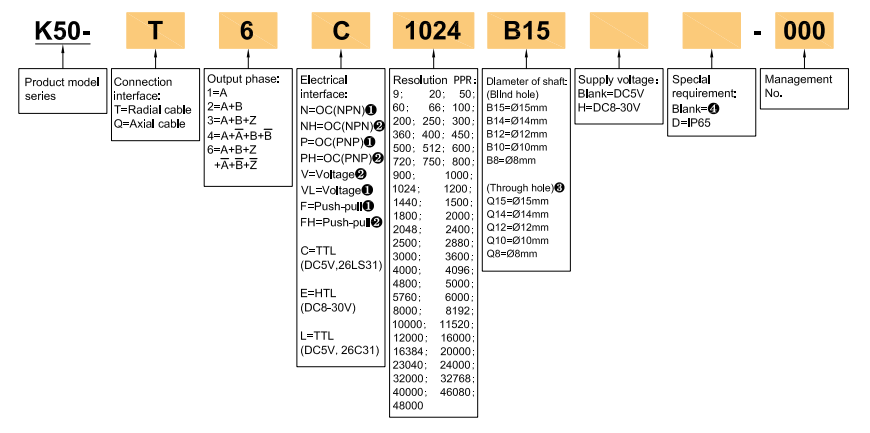

K50
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur incrémental |

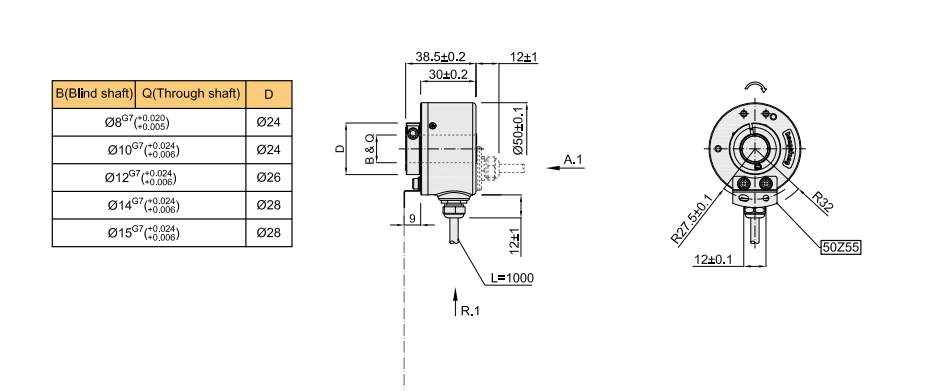

| Diamètre externe | 50 mm |
| Épaisseur | 39 mm |
| Dimension d'installation | R27,5 mm, R30 mm, R34,5 mm |
| Type d'arbre creux | trou aveugle; par le trou |
| Diamètre de l'arbre creux | 8 mm, 10 mm, 12 mm; 14 mm; 15 mm |
| Résolution | 9; 20; 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; |
| 720; 750; 800; 900; 1000; 1024; 1200; 1440; 1500; 1800; 2000; | |
| 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 8000; | |
| 8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000 | |
| Phase de sortie | Phase A, B, Z a- b- z- |
| Protection de polarité inversée | √ |
| Protection de court-circuit | √ |
| Tension d'alimentation | Dc5v; DC8-30V |
| Pnemmouratal | Câble de côté |
| Câbler de l'arrière | |
| Mode de sortie | NPN / PNP (Open Collector Sortie) |
| Sortie de tension | |
| Sortie push-pull | |
| TTL (DC5V, 26LS31) | |
| TTL (DC5V, 26C31) | |
| HTL (DC8-30V) | |
| Température environnementale | Température de fonctionnement: -20 ~ + 90 ° |
| Température de stockage: -25 ~ + 95 ° | |
| Humanité environnementale | Opération et stockage: 35 ~ 85% RH (non-condensation) |
| Coquille | Alliage en aluminium |
| Courant de consommation | 120mA max |
| Charge de tige | Radial: 40N; Axial: 20n |
| Top Rev | ≤4000 tr / min; IP65≤3000 tr / min; IP65≤2000 tr / min à travers l'arbre) |
| Force d'isolation | AC500V 60S |
| Résistance à l'isolation | 10mΩ |
| Rapport de marque à l'espace | 45% à 55% |
| Fréquence de réponse supérieure | 300 kHz max |
| Matériau de coquille | Alliage en aluminium |
| Portant la vie | 1,5x109 REVS à la charge nominale (100000hrs à 2500 tr / min) |
| GND | ne pas se connecter à l'encodeur |
| Matériau d'arbre | Acier inoxydable |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour la direction x / y / z individuellement |
| Choc (endurer) | 490m / s2,11 ms trois fois pour x, y, z direction individuellement |
| Grade de protection | IP50; IP65 |
| Longueur de câble | 1000 mm |
| couple de départ | Moins de 9,8x10-3 nm |
| Moment intertia | Moins de 6,5x 10-6 kg.m2 |
| emballer | Boîte de carton |
| Poids net | Environ 200g (avec package) |
| Certification | CE |
Shanghai Hengxiang Optical Electronics Co., Ltd. est une entreprise de haute technologie spécialisée dans la création, la recherche, la production et la commercialisation d'encodeurs optiques de haute précision. Nous avons une capacité de recherche et de développement indépendante mature, qui permet de personnaliser la production de modèles exclusifs en fonction des besoins des nouveaux produits de technologie de développement. Nous avons fondé en 2001 et exporté des produits vers les produits domestiques et à l'étranger après 21 ans de sédimentation. Notre entreprise s'est principalement engagée dans l'encodeur, l'objectif optique, les produits de germanium, etc. Le contrôle strict de la qualité des produits et de haute précision et un niveau élevé de technologie de traitement profonde servent l'ascenseur, le moteur, le CNC, le textile, le robot, l'énergie éolienne, les équipements médicaux, la chaîne de montage et d'autres industries de technologies d'automatisation.
Nous nous concentrons sur le fait d'être une marque bien connue dans le domaine des encodeurs optiques de précision et visons à être un leader des encodeurs internationaux de précision.
'Précision dans la détection d'une vie de science-technologie. ' 'Hengxiang adhérera aux principes de l'entreprise de ' Intégrité, précision et pragmatisme, orienté client, Unity and Mutual-Success '.
