En quoi consiste un encodeur ?

En quoi consiste un encodeur?

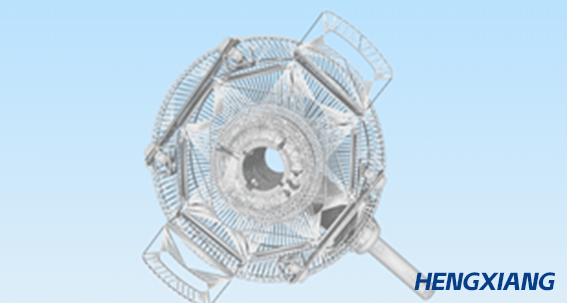

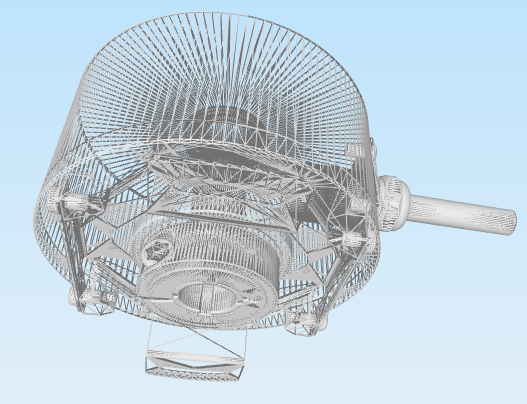

Un encodeur d'encodeur est généralement composé des parties suivantes:

Partie 1: pièces mécaniques

Arbre: L'arbre rotatif de l'encodeur, utilisé pour se connecter à l'équipement mécanique.

Roulements: Soutenez l'arbre et réduisez la friction.

Logement: Protégez les composants électroniques et optiques à l'intérieur de l'encodeur.

Partie 2: pièces optiques

Source lumineuse: Habituellement, une diode électroluminecte (LED) qui émet des signaux légers.

Élément photosensible: comme une photodiode ou un phototransistor, utilisé pour recevoir le signal lumineux réfléchi.

Partie 3: composants électroniques

Circuit de traitement du signal: convertit le signal lumineux reçu par l'élément photosensible en un signal électrique et le traite.

Interface de sortie: sortit le signal traité sur un périphérique externe, comme un API ou un ordinateur.

Partie 4: Disque de l'encodeur:

Disque de code: Il existe un motif de codage spécifique, qui est utilisé pour générer des informations de position, les matériaux du disque d'encodeur sont généralement du métal, du plastique ou du verre.

Partie 5: Connexion

Câble : utilisé pour connecter l'encodeur à des appareils externes

Prise : le remplacement des câbles deviendra plus facile

Prise : le remplacement des câbles deviendra plus facile et des prises avec des niveaux de protection élevés sont également utilisées dans des scénarios difficiles.
