Arbre creux
60mm
39,8 mm
6/8/10/12/14 / 15 mm
17-24 bits
Tour à feu absolu, Absolument-Multi-tour
IP65, IP50
Biss-C, SSI, RS485
Non
| Quantité: | |
|---|---|

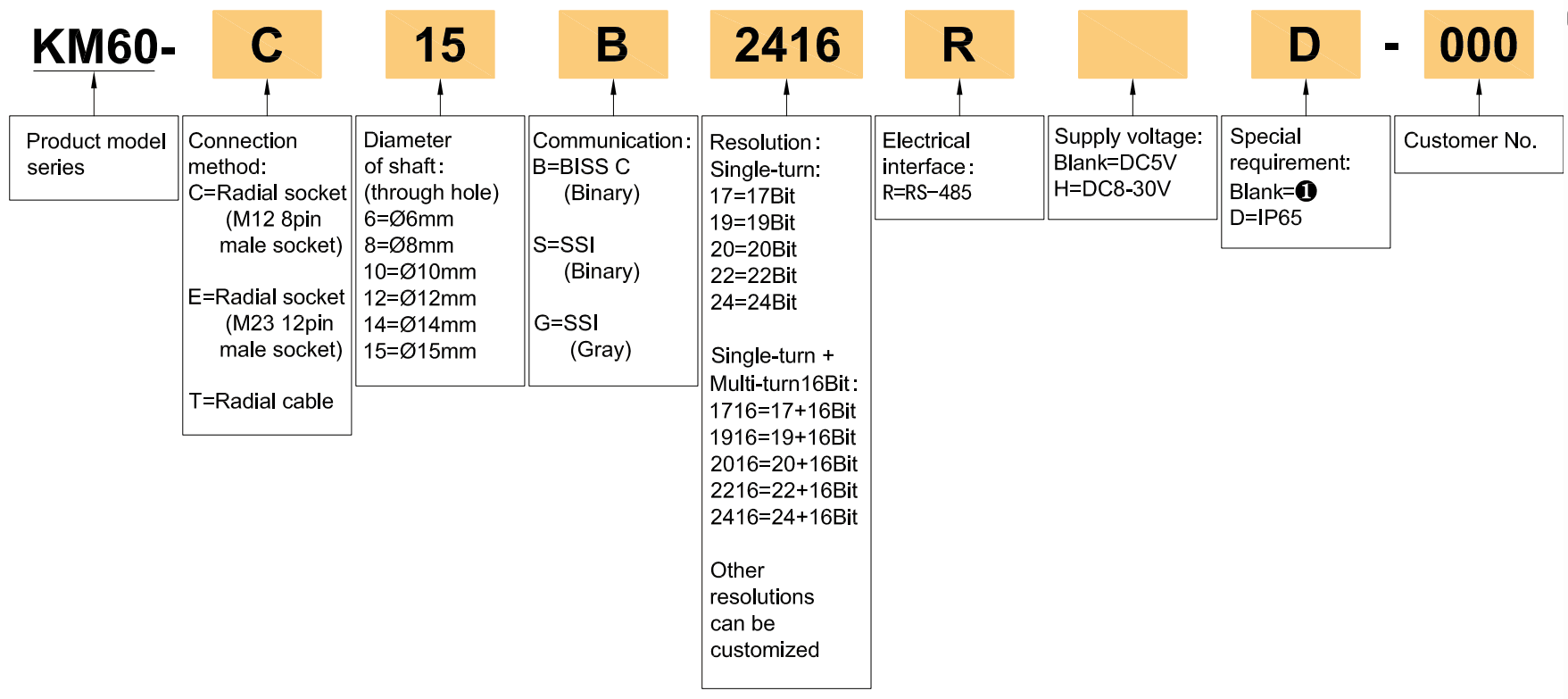

Km60
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur absolu |
| Diamètre externe | 60 mm |
| Épaisseur | 39,8 mm |
| Dimension d'installation | 63 ± 0,1 mm de diamètre |
| Type d'arbre | À travers la tige |
| Diamètre de l'arbre | 6 mm; 8 mm; 10 mm; 12 mm; 14 mm; 15 mm |
| Bit (étapes) | 17bits de tournage unique; 19bits; 20bits; 22bits; 24bits; jusqu'à 32bits; Multi-tour: 16bits + (17-26bits) |
| Type de sortie | Connexion par câble; Douille radiale |
| Interface électrique | RS-485 |
| Communication | Biss c binaire / gris) |
| SSI (binaire / gris) | |
| Grade de protection | IP65 |
| Longueur de câble | 1 m (la longueur du câble peut être ajoutée de manière appropriée par |
| exiger, mais il a besoin de paiement individuellement) | |
| Vitesse de réponse | Action normale: 6000min-1 |
| RMS Position Signal Bruit | ± 2 @ 18 bits / r |
| Fréquence d'horloge de communication | ≤10 MHz (BISS) ou ≤5 MHz (SSI) |
| Heure de début | Valeur typique: 13 ms |
| Position absolue d'échantillonnage | ≤75 ns |
| Connexion mécanique | Verrouillage de la bague avec arbre, connexion fixe à la plaque de ressort flexible |
| couple de départ | Moins de 9,8x 10-3n.m |
| Moment intertia | Moins de 6,5x 10-6 kg.m2 |
| Charge de tige | Radial 30n; Axial 20N |
| Autorisation de vitesse | ≤6000r RPM |
| Température environnementale | Fonctionnement: -40 ～ + 95 ° C ； Stockage: -40 ～ + 95 ° C |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Vibration (endurer) | Amplitude 1,52 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Choc (endurer) | 980m / s2, 11 ms trois fois pour x, y, z direction individuellement |
| Matériau d'arbre | Acier inoxydable |
| Matériau de coquille | Alliage en aluminium |
| Certification | CE |
| emballer | Boîte de carton |
| Poids net | Environ 350g (avec package) |
Shanghai Hengxiang Optical Electronics Co., Ltd. est une entreprise de haute technologie spécialisée dans la création, la recherche, la production et la commercialisation d'encodeurs optiques de haute précision. Nous avons une capacité de recherche et de développement indépendante mature, qui permet de personnaliser la production de modèles exclusifs en fonction des besoins des nouveaux produits de technologie de développement. Nous avons fondé en 2001 et exporté des produits vers les produits domestiques et à l'étranger après 21 ans de sédimentation. Notre entreprise s'est principalement engagée dans l'encodeur, l'objectif optique, les produits de germanium, etc. Le contrôle strict de la qualité des produits et de haute précision et un niveau élevé de technologie de traitement profonde servent l'ascenseur, le moteur, le CNC, le textile, le robot, l'énergie éolienne, les équipements médicaux, la chaîne de montage et d'autres industries de technologies d'automatisation.
Nous nous concentrons sur le fait d'être une marque bien connue dans le domaine des encodeurs optiques de précision et visons à être un leader des encodeurs internationaux de précision.
'Précision dans la détection d'une vie de science-technologie. ' 'Hengxiang adhérera aux principes de l'entreprise de ' Intégrité, précision et pragmatisme, orienté client, Unity and Mutual-Success '.
