Dans le monde du contrôle de mouvement et de l'automatisation, le choix de la technologie des capteurs peut avoir un impact significatif sur les performances, la précision et l'efficacité de votre système. Parmi les différentes options de capteurs, les codeurs absolus se distinguent par leur capacité unique à fournir un retour de position précis sans avoir besoin d'un point de référence. Que vous conceviez un système robotique, une application d'automatisation industrielle ou un outil de haute précision, il est crucial de comprendre quand et pourquoi choisir un codeur absolu.
Dans cet article, nous explorerons le rôle des codeurs absolus dans la conception, les comparerons aux codeurs incrémentaux et approfondirons leurs avantages, leurs applications et leurs limites. À la fin, vous comprendrez clairement quand un codeur absolu constitue le bon choix pour votre projet spécifique.
Un codeur absolu fournit un retour de position précis et est essentiel dans les applications nécessitant un suivi de position fiable, en particulier en cas de perte de puissance ou de réinitialisation du système. Il est particulièrement avantageux dans les applications où le système doit maintenir sa position sans nécessiter de réinitialisation ou de recalibrage après une perte de puissance. Alors que les codeurs incrémentaux offrent simplicité et moindre coût, les codeurs absolus excellent dans les situations critiques, garantissant la précision et évitant les erreurs système potentielles.

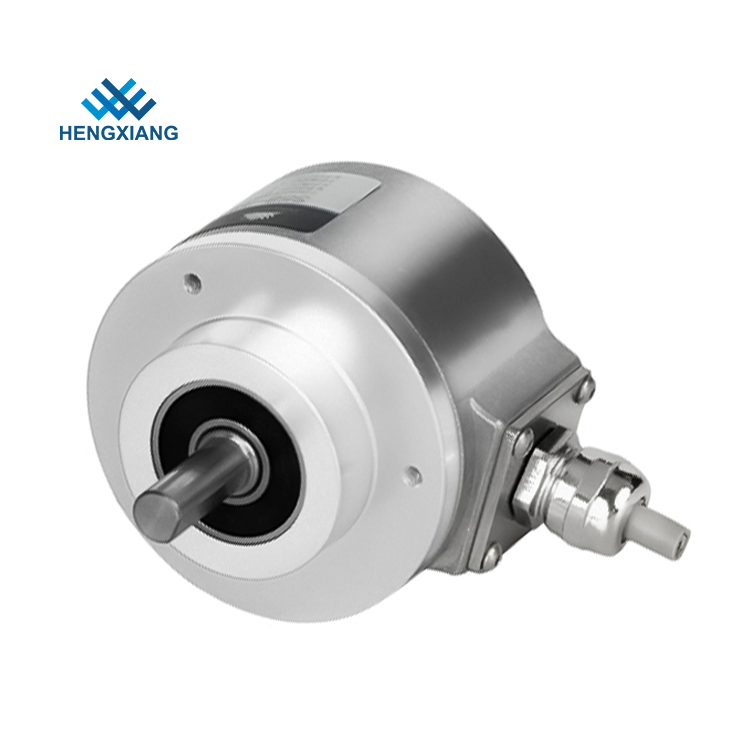

Un codeur absolu est un type de capteur de position qui fournit une sortie numérique unique et non ambiguë correspondant à la position angulaire d'un objet en rotation. Contrairement aux codeurs incrémentaux, qui fournissent uniquement des informations de position relative, les codeurs absolus donnent la position exacte dans un système de coordonnées, même après une mise hors tension ou une réinitialisation. Ceci est accompli en codant la position d'un arbre avec un code binaire ou gris unique, qui peut être lu par le contrôleur à tout moment.
Chaque code de sortie de l'encodeur correspond à un angle spécifique, et comme chaque position est codée de manière unique, le système n'a pas besoin de référencer sa position au démarrage ou après une coupure de courant. Cela rend les codeurs absolus idéaux pour les systèmes où un retour de position précis et continu est essentiel.
Encodeurs monotour : Ces encodeurs mesurent un seul tour (360 degrés). Ils sont généralement utilisés dans les applications où le système ne nécessite pas plus d'une rotation complète pour déterminer la position.
Encodeurs multi-tours : ces encodeurs suivent plusieurs révolutions et fournissent la position exacte après plusieurs rotations. Ceux-ci sont utiles dans les applications de haute précision où l'arbre peut tourner plusieurs fois et où le suivi de position absolue est critique sur de nombreux tours.
Les codeurs absolus et les codeurs incrémentaux sont largement utilisés dans les applications de contrôle de mouvement, mais ils diffèrent considérablement par leur fonctionnement et leurs applications.
Un codeur incrémental compte le nombre d'impulsions générées lorsque l'arbre tourne, mais il ne fournit pas d'informations sur la position absolue de l'arbre. Cela signifie que si le système perd de l'alimentation ou est réinitialisé, la position doit être recalibrée à l'aide d'un point de référence ou d'une position d'origine. Les codeurs incrémentaux sont souvent plus simples et moins coûteux que les codeurs absolus, et ils sont utiles dans les applications où les changements de position relative sont suffisants.
En revanche, un codeur absolu fournit à tout moment une valeur de position unique, quelle que soit la coupure de courant ou la réinitialisation du système. Cela les rend plus adaptés aux applications critiques où le système doit connaître sa position exacte sans avoir besoin de se recalibrer ou de se référencer après une mise hors tension.
| Fonctionnalité | Codeur absolu | Codeur incrémental |
|---|---|---|
| Commentaires sur le poste | Position unique pour chaque angle, pas besoin de recalibrage après une perte de puissance | Fournit une position relative, recalibrage nécessaire après une perte de puissance |
| Format de sortie | Numérique, avec un code unique pour chaque poste | Impulsions qui comptent le mouvement à partir d'un point de départ |
| Complexité | Plus complexe en raison de la nécessité d'un codage de position unique | Plus simple et moins cher, nécessite un compteur pour suivre la position |
| Coût | Généralement plus cher | Moins cher |
| Applications | Applications critiques et de haute précision | Applications générales où la position relative est suffisante |
Les codeurs incrémentaux sont idéaux pour les systèmes qui ne nécessitent pas de retour de position absolue et où l'application peut gérer un processus de réétalonnage ou de référence après une coupure de courant ou une réinitialisation du système. Ceux-ci sont souvent utilisés dans des applications moins critiques où le coût est un problème et où la précision peut être sacrifiée au profit de la simplicité.
Les codeurs absolus sont préférés pour les applications nécessitant un retour de position précis à tout moment. Ils constituent le meilleur choix lorsqu'une panne de courant ou une réinitialisation peut perturber le fonctionnement du système, comme dans la robotique, les machines industrielles ou les systèmes d'automatisation où un suivi de position continu et fiable est primordial.
Le choix d'un codeur absolu plutôt qu'un codeur incrémental peut être motivé par plusieurs facteurs, notamment des considérations de précision, de fiabilité et de coût. Vous trouverez ci-dessous quelques raisons clés de sélectionner un codeur absolu :
L'un des avantages les plus importants d'un codeur absolu est sa capacité à conserver la position exacte du système même après une coupure de courant. Dans une application où la disponibilité et la précision sont essentielles, cette fonctionnalité garantit que le système n'a pas besoin d'être recalibré ou référencé au démarrage, réduisant ainsi les temps d'arrêt et les erreurs potentielles.
Un codeur absolu peut offrir une mesure de position plus précise car il code directement la position absolue d'un arbre. Cela le rend idéal pour les applications où la position exacte doit être suivie avec une grande précision, comme dans les machines CNC, la robotique et les systèmes automatisés.
Dans les systèmes équipés de codeurs incrémentaux, il est essentiel de référencer la position « origine » ou « zéro » chaque fois que le système est mis sous tension ou réinitialisé. Les codeurs absolus ne nécessitent cependant pas une telle référence, car ils connaissent toujours la position exacte de l'arbre, simplifiant ainsi la conception et le fonctionnement du système.
Pour les applications critiques telles que les équipements médicaux, l'aérospatiale ou l'automatisation industrielle, où la précision et la disponibilité sont primordiales, les codeurs absolus fournissent un retour d'information plus fiable. Ces applications bénéficient de la capacité du codeur à fournir une position cohérente et précise même dans des environnements difficiles, tels que ceux présentant de fréquentes coupures de courant ou des interférences électromagnétiques élevées.
Dans certaines applications, telles que les bras robotiques ou les machines de haute précision, le système peut nécessiter plusieurs rotations de l'arbre. Les codeurs absolus multitours suivent la position sur plusieurs tours, ce qui est essentiel pour les systèmes avec une gamme complète de mouvements nécessitant un suivi continu et précis.
Avec les codeurs absolus, le besoin de capteurs, de systèmes ou de procédures de référencement supplémentaires est considérablement réduit, ce qui rationalise le processus de conception et améliore la robustesse du système. Ceci est particulièrement avantageux dans les applications complexes où la réduction des pièces mécaniques ou des étalonnages externes peuvent réduire le risque de panne.
En raison de leurs capacités uniques, les codeurs absolus trouvent des applications dans divers domaines, en particulier là où la précision, la fiabilité et la disponibilité sont cruciales. Voici quelques cas d’utilisation courants :
Dans l'automatisation industrielle, les codeurs absolus sont utilisés pour le retour de position dans diverses machines telles que les bandes transporteuses, les bras robotisés et les machines CNC. Ils fournissent un retour d'information précis sur la position, garantissant un fonctionnement précis et réduisant le risque d'erreurs dues à une perte de puissance.
Les systèmes robotiques s'appuient largement sur des codeurs absolus pour un retour de position précis en temps réel. Qu'ils soient utilisés dans des robots industriels, des drones ou des véhicules autonomes, les codeurs absolus permettent de garantir que le robot connaît sa position exacte sans avoir besoin d'un réétalonnage après chaque réinitialisation.
Dans les systèmes aérospatiaux, les codeurs absolus sont utilisés dans des applications critiques telles que les systèmes de trains d'atterrissage, les gouvernes de vol et les actionneurs, où le retour de position doit être précis et fiable.
Les équipements médicaux, notamment les robots chirurgicaux et les systèmes d'imagerie, s'appuient souvent sur des codeurs absolus pour un contrôle précis des mouvements. La haute précision et la fiabilité offertes par ces codeurs sont cruciales pour garantir la sécurité et l'efficacité des procédures médicales.
Les ascenseurs et les systèmes d'ascenseur utilisent des encodeurs absolus pour suivre la position précise de la cabine d'ascenseur. Cela aide à contrôler le mouvement de la voiture, à garantir un fonctionnement fluide et à prévenir les erreurs telles que les dépassements ou les erreurs de positionnement.
Dans l'industrie automobile, les codeurs absolus sont utilisés dans des systèmes tels que la direction assistée électrique, l'assistance automatisée à la conduite et les systèmes de commande de moteur. Ils fournissent un retour de position en temps réel, garantissant un contrôle précis et réactif de divers sous-systèmes automobiles.
Lors de la conception de systèmes nécessitant un retour de position précis, fiable et continu, la sélection du bon type de codeur est essentielle. Les codeurs absolus offrent des avantages significatifs en termes de précision, de résilience aux pertes de puissance et de complexité réduite en matière de réétalonnage par rapport aux codeurs incrémentaux. Bien que les codeurs incrémentaux puissent suffire pour de nombreuses applications, les codeurs absolus constituent le choix préféré dans les systèmes critiques de haute précision où l'intégrité de la position doit être maintenue à tout moment.
Lorsque vous déterminez si un codeur absolu convient à votre conception, évaluez des facteurs tels que les conditions de perte de puissance, la précision requise, la complexité du système et le type d'application. L'investissement supplémentaire dans un codeur absolu peut être justifié par la fiabilité, la précision et l'efficacité opérationnelle qu'il offre dans des environnements exigeants.
Le principal avantage d'un codeur absolu est sa capacité à maintenir la précision de la position même après une coupure de courant ou une réinitialisation du système, ce qui le rend idéal pour les applications de haute précision où un retour de position continu et fiable est requis.
Non, les codeurs absolus sont généralement plus chers et plus complexes que les codeurs incrémentaux. Ils conviennent donc mieux aux applications critiques de haute précision. Pour les systèmes plus simples où la précision de la position après une perte de puissance n'est pas cruciale, les codeurs incrémentaux peuvent constituer un choix plus rentable.
Un codeur absolu monotour fournit un retour de position sur un tour complet (360 degrés), tandis qu'un codeur absolu multitours peut suivre les positions sur plusieurs rotations, ce qui est utile pour les applications nécessitant un retour continu sur plusieurs tours.
Les codeurs absolus fonctionnent en codant la position de l'arbre rotatif à l'aide d'un code unique, tel qu'un code binaire ou gris. Chaque position possède une sortie unique correspondante, permettant au système de connaître sa position exacte sans avoir besoin d'un recalibrage après une perte de puissance.
Oui, les codeurs absolus sont généralement plus chers que les codeurs incrémentaux en raison de leur complexité et de leurs fonctionnalités supplémentaires, telles que la capacité multitours et la résistance aux pertes de puissance. Cependant, le coût supplémentaire est souvent justifié par leurs performances supérieures dans les applications critiques.
