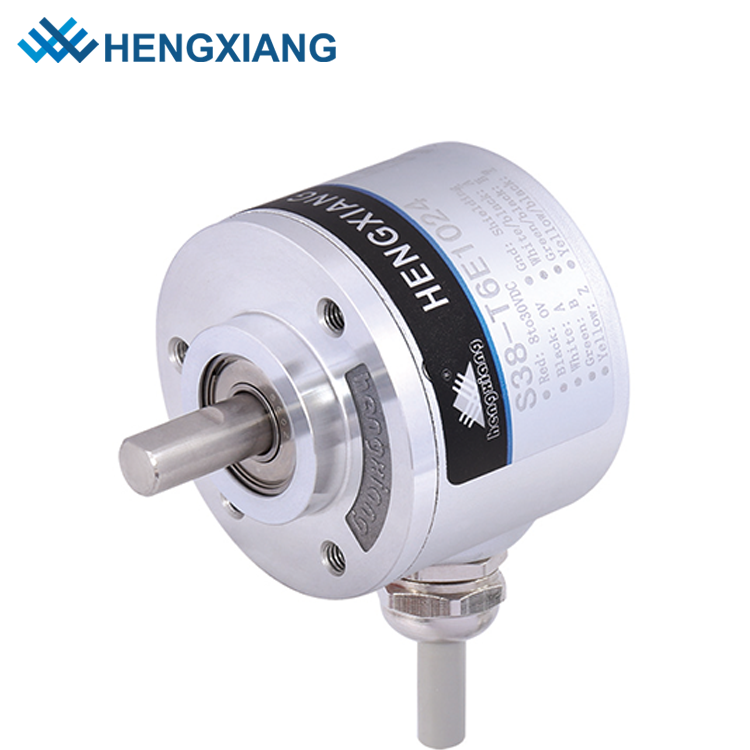

Le S38 est une petite conception universelle économique, compacte, robuste, de haute sécurité et couramment utilisée dans les automatisations industrielles.
Caractéristiques:
Diamètre externe de l'encodeur φ38mm, épaisseur 28mm
diamètre de l'arbre jusqu'à φ6 mm ;
Adoptez le principe photoélectrique sans contact ;
Protection contre l'inversion de polarité ; Protection contre les courts-circuits ;
Plusieurs interfaces électriques disponibles
Résolution par tour jusqu'à 32768PPR
nos avantages
1. Coque moulée sous pression en alliage d'aluminium et l'œillet métallique protège le câble pendant une longue durée de vie.
2. Arbre en acier inoxydable 304 de haute qualité de type 'D', qui a une forte capacité portante et une plus grande résistance à l'usure
3. Spécialement utilisé pour entraîner la rotation de l'arbre, rendre plus rapide et plus facile le réglage de la position de la position zéro pour l'encodeur.
4. Plaque à ressort flexible pour augmenter la concentricité et réduire l'erreur d'angle
5. Le manchon métallique protège le câble, le niveau de protection est jusqu'à IP65
6. Protection unique contre l'inversion de polarité et les courts-circuits pour protéger l'encodeur de l'inoffensif ;
7.Ultra haute résolution, Max 32768ppr, actuellement l'impulsion la plus élevée du marché pour les mêmes dimensions
8.il utilise une conception ultra-mince à induction photoélectrique, une intégration élevée et un gain de place
9. Trous de montage à différents endroits, faciles à installer et adaptés à plus positions de montage
Marque | HENGXIANG |
Type d'encodeur | Codeur incrémental |
Diamètre extérieur | 38mm |
Épaisseur | 28mm |
Longueur de l'arbre | 13mm |
Diamètre de l'arbre plein | 6 mm (forme D) |
Résolution | 50;60;66;100;200;250;300;360;400;450;500;512; |
600;720;750;800;900;1000;1024;1200;2000;2048;2500; | |
3600;4000;4096;4800;5000;7200;8192;10000;16384 | |
20000;28800;32000;32768 | |
Mode de sortie | NPN et PNP |
Sortie de tension | |
Sortie push-pull | |
Sortie de différence (TTL, HTL, RS422) | |
Protection contre l'inversion de polarité | √ |
Protection de court circuit | √ |
Phase de sortie | Phases A,B,Z,A-,B-,Z- |
Type de prise | Câble radial 7 Câble axial |
Degré de protection | IP50 et IP65 |
Longueur de câble | 1000MM |
emballer | Boîte en carton |
Poids net | Environ 120g (avec emballage) |
couple de démarrage | moins de 4,4X10-3 Nm |
Moment d'intertie | moins de 1,5x 10-6kg.m2 |
Charge sur l'arbre | Radiale 30N ;Axiale 20N |
Haut REV | 6 000 tr/min ; IP65≤ 4 000 tr/min |
Température ambiante | Fonctionnement : -20 ～+90°；stockage : -25 ～+95° |
Humidité ambiante | Fonctionnement et stockage : 35-85 % HR (sans condensation) |
Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
Chaussette (endurer) | 490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement |
Matériau de l'arbre | Acier inoxydable |
Matériau de la coque | Alliage d'aluminium |
Longueur de câble | 1000mm (câble avec blindage) |
Attestation | CE |
Applications:
Voici quelques applications spécifiques des codeurs incrémentaux S38
l Tambours de tirages, pompes à boue, passerelles, palans, treuils et moteurs
l Retour d'information sur la vitesse du moteur et du variateur
l Machines de conversion
l Manutention des matériaux
l Équipement d'emballage
l Équipement de décapage
lÉquipement de traitement
l Ascenseurs
l PLC et compteurs électroniques manèges musement
Shanghai Hengxiang Optical Electronics Co., Ltd.est une entreprise de haute technologie spécialisée dans la création, la recherche, la production et la commercialisation d'encodeurs optiques de haute précision.Nous disposons d'une capacité de recherche et développement indépendante et mature, qui permet de personnaliser la production de modèles exclusifs en fonction des besoins des nouveaux produits technologiques de développement.Nous fondée en 2001 et exporté des produits vers le pays et à l'étranger après 21 ans de sédimentation.Notre société est principalement engagée dans l'encodeur, les lentilles optiques, les produits en germanium, etc. Le contrôle strict de la qualité des produits, la haute précision et le niveau élevé de technologie de traitement en profondeur servent l'ascenseur, le moteur, la CNC, le textile, le robot, l'énergie éolienne, le médical, l'assemblage. équipement de ligne et autres industries de technologie d'automatisation.
Nous nous efforçons d'être une marque bien connue dans le domaine des codeurs optiques de précision et visons à être un leader dans le domaine des codeurs de précision internationaux.
'Précision dans la détection pour une vie scientifique et technologique.' 'Hengxiang adhérera aux principes d'entreprise de 'Intégrité, précision et pragmatisme, orientation client, unité et réussite mutuelle'.
Question : Quels sont vos principaux produits ?
UN: Notre société a créé des produits à partir de lentilles optiques et de disques d'encodeur, qui fournissent une base théorique solide pour les encodeurs. Après 20 ans de développement, nous avons étendu notre activité aux encodeurs, c'est pourquoi notre qualité est hautement assurée et a obtenu des commentaires positifs par rapport aux autres usines d'encodeurs.
Question : Vous êtes un fabricant ou une agence ?
UN: Nous sommes une usine depuis plus de 23 ans d'expérience dans la fabrication, bienvenue pour visiter notre usine, nous sommes situés dans la ville de Shanghai, en Chine.
Question : Puis-je personnaliser un encodeur s'il n'existe aucun paramètre similaire dans votre catalogue actuel ?
UN: Oui, nous pouvons fournir des services personnalisés, nous disposons également de machines d'impression laser pour personnaliser votre propre logo ou numéro de pièce ;
Si vous souhaitez obtenir des produits équivalents pour d'autres marques, vous pouvez nous contacter pour obtenir une confirmation précise du prix et des paramètres, nous vous répondrons dans un délai d'une heure en temps de travail.
Question : Quel est votre MOQ ?
UN: MOQ est de 1 pièce pour nos encodeurs réguliers.
Question : Combien de temps prend le délai de livraison ?
UN: La livraison prend 1 semaine pour les échantillons, environ 10 jours pour les commandes de masse pour les encodeurs réguliers.
