Indices et normes de boîtier IP dans les encodeurs rotatifs

L'indice IP est également connu sous le nom d'indices de protection contre l'intrusion ou de protection internationale, définis selon la norme internationale EN 60529 (BS britannique EN 60529 : 1992, européenne CEI 60509 : 1989).

Ces normes permettent de définir les niveaux d'efficacité d'étanchéité des coffrets électriques contre l'intrusion de corps étrangers tels que la saleté et l'eau.

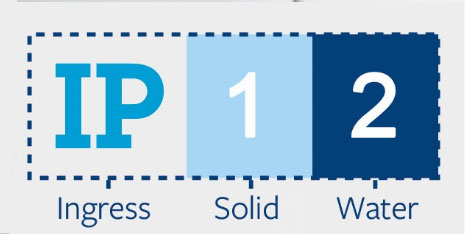

L'indice se compose des lettres IP suivies de 2 chiffres, le premier chiffre représente le niveau de protection qu'offre le boîtier contre les corps solides,

le deuxième chiffre décrit le degré de protection de l'équipement à l'intérieur de l'enceinte contre l'eau.

Vous trouverez ci-dessous un guide simple pour vous aider à décider de l'indice IP/codes IP dont vous pourriez avoir besoin pour votre boîtier électrique.

Liste de référence de classification IP :

Premier chiffre : protection contre les particules solides

0---- Aucun

1----- >50 mm

Toute grande surface du corps, comme le dos de la main, mais aucune protection contre un contact délibéré avec un corps

2----- >12,5 mm

Doigts ou objets similaires

3 ---->2,5 mm

Outils, fils épais, etc.

4---- >1 mm

La plupart des fils, vis fines, grosses fourmis, etc.

5----Protégé contre la poussière

La pénétration de poussière n'est pas totalement évitée, mais elle ne doit pas pénétrer en quantité suffisante pour nuire au bon fonctionnement de l'équipement.

6 ---- étanche à la poussière

Aucune pénétration de poussière ;protection complète contre les contacts (étanche à la poussière).Un vide doit être appliqué.Durée du test jusqu'à 8 heures en fonction du débit d'air.

Deuxième chiffre : protection contre la pénétration de liquide

0 ----Aucun

1 ---- Gouttes d'eau

Les gouttes d'eau (gouttes tombant verticalement) ne doivent avoir aucun effet nocif sur l'échantillon lorsqu'il est monté en position verticale sur un plateau tournant et tourné à 1 tr/min.

2 ---- Gouttes d'eau lorsqu'il est incliné à 15°

L'eau qui s'écoule verticalement ne doit avoir aucun effet nocif lorsque l'enceinte est inclinée à un angle de 15° par rapport à sa position normale.Au total, quatre positions sont testées dans deux axes.

3.---- Pulvérisation d'eau

L'eau tombant sous forme de pulvérisation à n'importe quel angle jusqu'à 60° par rapport à la verticale ne doit avoir aucun effet nocif, en utilisant soit : a) un appareil oscillant, ou b) une buse de pulvérisation avec un bouclier contrebalancé.

Le test a) est effectué pendant 5 minutes, puis répété avec l'éprouvette tournée horizontalement de 90° pour le deuxième test de 5 minutes.Le test b) est réalisé (avec écran en place) pendant 5 minutes minimum.

4 ----Éclaboussures d'eau

Les éclaboussures d'eau contre l'enceinte depuis n'importe quelle direction ne doivent avoir aucun effet nocif, en utilisant soit : a) un appareil oscillant, ou b) une buse de pulvérisation sans écran.

Le test a) est réalisé pendant 10 minutes.Le test b) est réalisé (sans écran) pendant 5 minutes minimum.

5 ----Jets d'eau

L'eau protégée par une buse (6,3 mm) contre l'enceinte de n'importe quelle direction ne doit avoir aucun effet nocif.

6---- Jets d'eau puissants

L'eau protégée par des jets puissants (buse de 12,5 mm) contre l'enceinte depuis n'importe quelle direction ne doit avoir aucun effet nocif.

7 ----Immersion, jusqu'à 1 m de profondeur

La pénétration d'eau en quantité nocive ne doit pas être possible lorsque l'enceinte est immergée dans l'eau dans des conditions définies de pression et de temps (jusqu'à 1 m de submersion).

8---- Immersion à 1 m ou plus de profondeur

L'équipement est adapté à une immersion continue dans l'eau dans des conditions qui doivent être spécifiées par le fabricant.Cependant, avec certains types d'équipements,

cela peut signifier que l'eau peut pénétrer, mais seulement de telle manière qu'elle ne produise aucun effet nocif.La profondeur et la durée des tests devraient être supérieures aux exigences IPx7, et d'autres effets environnementaux peuvent être ajoutés, tels que les cycles de température avant l'immersion.

Comme vous le craignez peut-être, notre usine d'encodeurs HENGXIANG propose différentes versions d'IP40, IP50, IP65, IP66, IP67 pour répondre à vos exigences en matière d'étanchéité à la saleté et à l'eau dans différentes applications.

Si vous avez besoin de plus de détails, contactez-nous librement à tout moment.
