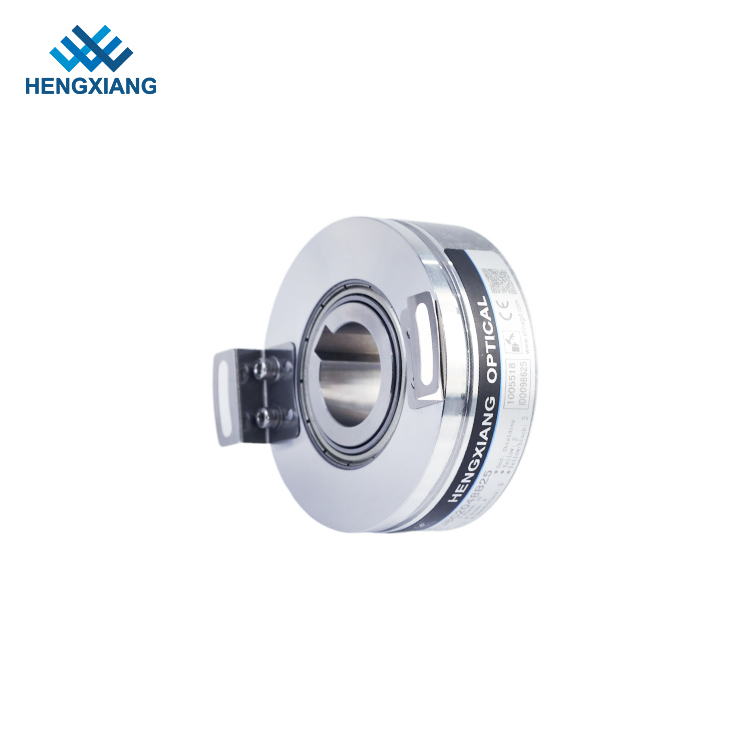

Encodeur de servomoteur KC76, trou d'encodeur de clé 25mm avec rainure de 8mm, phase ABZ, sortie push-pull, encodeur d'angle 32768ppr

Partager sur:

Encodeur de servomoteur KC76, trou d'encodeur de clé 25mm avec rainure de 8mm, phase ABZ, sortie push-pull, encodeur d'angle 32768ppr

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement : T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. ODM et OEM : acceptables Certification : ISO9001&CE&25 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse Expédition: FedEx/UPS/DHL/autre ligne express

Télécharger:
KC76-E-01100086 Ver .4.0.pdf

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

encodeur de servomoteur servomoteur à encodeur rotatif

Description du produit

PARAMÈTRES DU PRODUIT

Articles	Basique paramètres
Marque	HENGXIANG
Type d'encodeur	Incrémentale encodeur
Externe diamètre	40mm
Épaisseur	20mm
Installation dimension	R17mm, R20mm;R23mm
Arbre creux taper	aveugle trou;trou traversant, trou conique, arbre conique solide
Arbre plein diamètre	10mm (forme conique)
Arbre creux diamètre	6mm;8mm;9mm;9.52mm;10mm
Résolution	1024;2048;2500;3600;5000;7200;10000;14400
Résolution	1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；2048/4；2048/6;2048/8；2500/ 4；2500/6；2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Sortir phase	Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Fournir tension	DC5V ; DC8--30V
Type de point de vente	Câble dehors depuis côté
Sortir mode	NPN/PNP (ouvert Sortie du collecteur)
	Tension sortir
	Pousser tirer sortir
	doubler conduire (26LS31) TTL
	doubler lecteur (DC8-30V) HTL
	La phase TTL(DC5V) ABZ est à l'arrière de la phase UVW
protection grade	IP40
Câble longueur	500 mm
Consommation actuel	100mA MAXIMUM
Meilleure réponse fréquence	300 kHz
Admissible ondulation	≤3%rms
Tension de charge	≤DC30V
Isolation force	AC500V années 60
Isolation résistance	10 MΩ
GND	pas se connecter à l'encodeur
Marquer dans l'espace rapport	45% à 55%
départ couple	moins que 5,9x 10-3 Nm
Intertie moment	moins que 1,5x 10-6kg.m2
Charge sur l'arbre	Radial 30N ;Axiale 20N
Vitesse de rotation	5000 tr/min
Durée de vie des roulements	1,5x109 tours au régime nominal charge (100 000 heures à 2 500 tr/min)
Environnemental température	Fonctionnement : -20 ～+100°C；stockage :-25 ～+100°C
Environnemental humidité	en fonctionnement et stockage : 35-85 % HR (sans condensation)
Vibration (endurer)	Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement
Chaussette (endurer)	490 m/s2, 11 ms trois fois pendant Direction X, Y, Z individuellement
Coquille Matériel	Dia fonte d'aluminium
Attestation	CE
emballer	Carton boîte
Net poids	À propos 90g (avec emballer)

Dimensions de base

Plus

Encodeur de servomoteur product-HENGXIANG-KC76, trou d'encodeur de clé 25mm avec rainure de clé de 8mm, phase ABZ push-p

Encodeur de servomoteur product-KC76, trou d'encodeur de clavette 25mm avec clavette de 8mm, phase ABZ, sortie push-pull-1

Encodeur de servomoteur product-HENGXIANG-KC76, trou d'encodeur de clavette 25mm avec clavette de 8mm, phase ABZ push-p-1

Exigence d'assemblage

Plus

Codeur de servomoteur product-KC76, trou d'encodeur de clé 25mm avec clé de 8mm, phase ABZ, sortie push-pull-2

Encodeur de servomoteur product-HENGXIANG-KC76, trou d'encodeur de clavette 25mm avec clavette de 8mm, phase ABZ push-p-2

Codeur de servomoteur product-KC76, trou d'encodeur de clé 25mm avec clé de 8mm, phase ABZ, sortie push-pull-3
