| TEMS | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur absolu |
| Diamètre externe | 35 mm |
| Épaisseur | 15 mm |
| Type d'arbre creux | Par le trou |
| Diamètre de l'arbre creux | 6 mm; 8 mm |
| Résolution | tour à feu: 17 bits, 19bit, 20 bits, 22 bits, 24 bits peut être étendu à 32 bits |
|
|
| Interface | E = prise radiale SM08B-GHS-TB ； J = câble radial |
| Communication | B = biss-c; S = SSI |

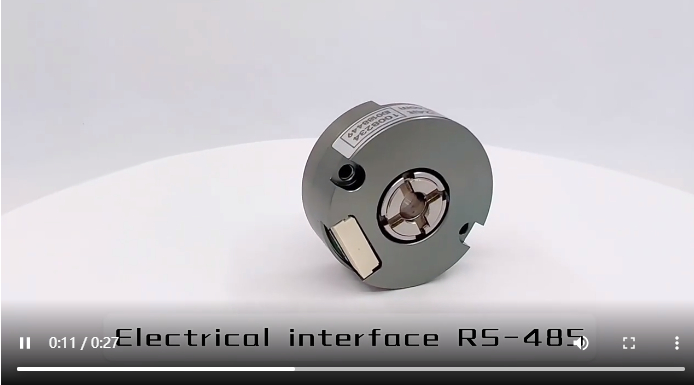

| Connexion électrique | R = RS-485 |
| Mode de sortie | G = tour à feu (gris) |
| S=monotour (binaire) |
| Principe de numérisation | Code des grilles réfléchissantes |
| Précision | ±80' |
| Vitesse de réponse | Action normale : 6000min-1 |
| Bruit du signal de position RMS | ±2 à 18 bits/r |
| Fréquence d'horloge de communication | ≤10 MHz (BISS) ou ≤ 5 MHz (SSI) |
| Heure de départ | valeur typique : 13 ms |
| Période d'échantillonnage de position absolue | ≤75 ns |
| Vitesse autorisée | ≤32 200 tr/min (limité par une limite de vitesse mécanique) |
| Câble | Câble différentiel à paire torsadée |
| Longueur du câble | 200mm-10000mm |
| Connexion mécanique | Structure de verrouillage de bague d'arbre concentrique |
| Couple de démarrage | moins de 5×10-3 Nm |
| Moment d'inertie | moins de 1,5×10-6 kg.m2 |
| Charge sur l'arbre | Radiale 15N ; Axiale 5N |
| Vitesse de rotation | ≤6000rpm |
| Matériau de la coque | Alliage d'aluminium |
| Température ambiante | Fonctionnement : -20~+95℃ ; Stockage : -25~+95℃ |
| Humidité ambiante | Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation) |
| Vibration | Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h pour les directions X, Y, Z individuellement |
| Choc | 490 m/s2 11 ms, trois fois pour les directions X, Y, Z individuellement |
| Protection | IP50 |
| Poids net | Environ 70g |
