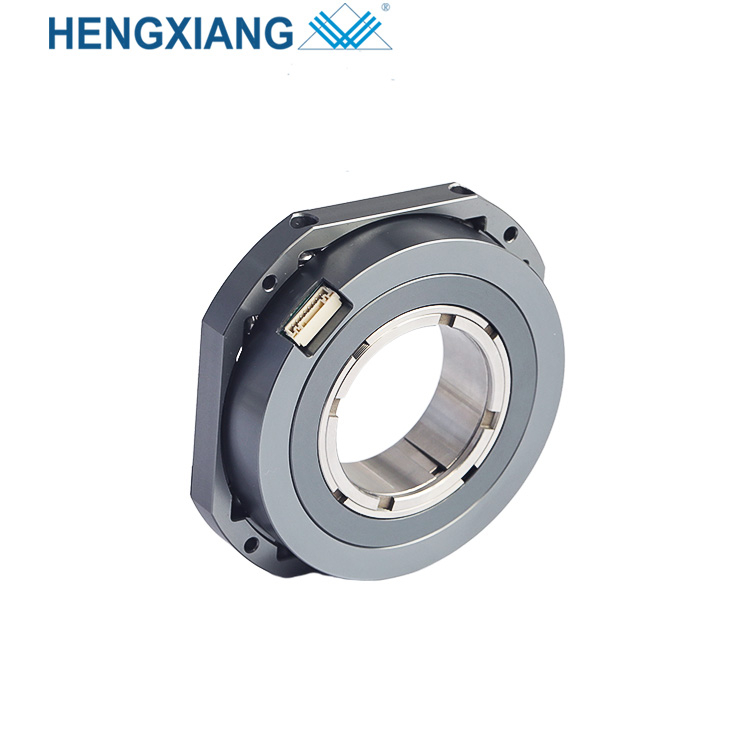

PARAMÈTRES DU PRODUIT
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Codeur absolu |
| Diamètre extérieur | 80 mm (bride de montage φ 94 mm) |
| Épaisseur | 22mm |
| Type d'arbre creux | À travers le trou |
| Diamètre de l'arbre creux | 30 mm ;32 mm ;38 mm ;40mm |
| Résolution | tour unique : 17 bits, 19 bits, 20 bits, 22 bits, 24 bits, peut être étendu à 32 bits |
| multi-tours : 1716=17+16Bit, 1916=19+16Bit, | |
| 2016 = 20 + 16 bits, 2216 = 22 + 16 bits, 2416 = 24 + 16 bits | |
| Interface | E=Prise radiale SM08B-GHS-TB ；J=Câble radial |
| Communication | B = BISS-C ;S=SSI |
| Connexion électrique | R=RS-485 |
| Mode de sortie | M = multi-tours (gris et binaire) |
| S = monotour (gris et binaire) | |
| Principe réfléchissant | Photoélectrique sans contact |
| Précision | ±80' |
| Vitesse de réponse | Action normale : 6000min-1 |
| Bruit du signal de position RMS | ±2 à 18 bits/r |
| Fréquence d'horloge de communication | ≤10 MHz (BISS) ou ≤ 5 MHz (SSI) |
| Heure de départ | valeur typique : 13 ms |
| Période d'échantillonnage de position absolue | ≤75 ns |
| Vitesse autorisée | ≤32 200 tr/min (limité par une limite de vitesse mécanique) |
| Câble | Câble à paire torsadée |
| Longueur de câble | 200mm-10000mm |
| Connexion mécanique | Verrouillage par anneau avec arbre, connexion fixe par plaque à ressort flexible |
| Couple de démarrage | moins de 60×10-3 Nm |
| Moment d'inertie | moins de 80×10-6 kg.m2 |
| Charge sur l'arbre | Radiale 30N ;Axiale 20N |
| Vitesse de rotation | ≤5000rpm |
| Matériau de la coque | Alliage d'aluminium |
| Température ambiante | Fonctionnement : -20~+95℃ ;Stockage : -25~+95℃ |
| Humidité ambiante | Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation) |
| Vibration | Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h pour les directions X, Y, Z individuellement |
| Choc | 980 m/s2 11 ms, trois fois pour les directions X, Y, Z individuellement |
| protection | IP50 |
| Poids net | Environ 360g |
