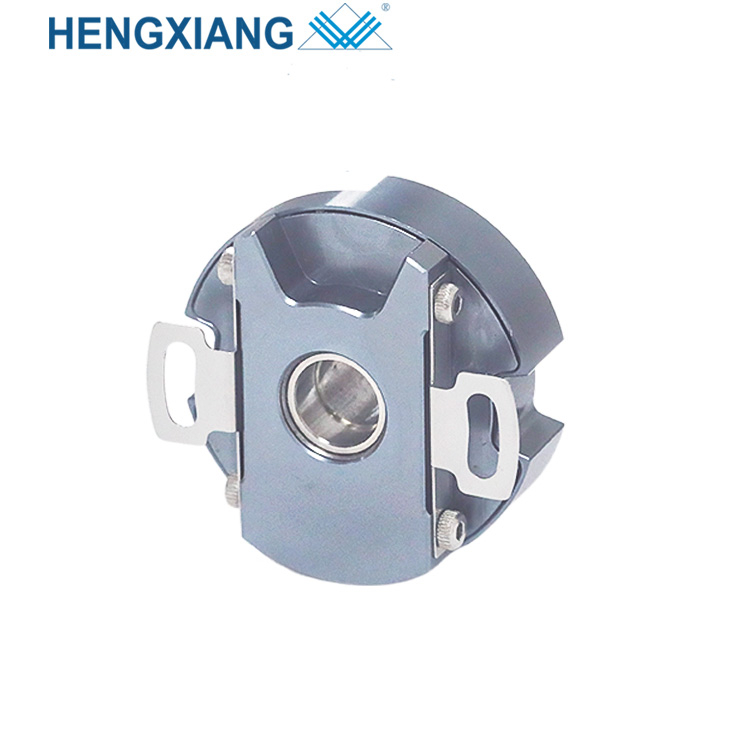

Boîte de jonction numérique creuse PN35, résolution 8mm, 5000, connexion souple externe 35mm, encodeur de moteur photoélectrique pour la robotique

Marque

Hengxiang

Type d'encodeur

Type incrémentiel

Diamètre externe

35 mm

Épaisseur

15 mm

Type d'arbre creux

À travers la tige

Diamètre de l'arbre creux

6 mm; 8 mm

Résolution

1024/6; / 8; 2048/6; / 8; 2500/6; / 8; 4096/6; / 8; 5000/6; / 8

Phase de sortie

3 = a + b + z; 6 = a + a- + b + b- + z + z-; 6 = Moins de câblage Type A + B + Z Delay U + V + W; 12 = a + a- + b + b- + z + z- + u + u- + v + v- + w + w-

Tension d'alimentation

Dc5v; DC8-30V

Type de sortie

Connecteur radial; Câble radial

Mode de sortie

N = OC (dc5v & 8-30v); C = TTL (DC5V)

E = HTL (DC8-30V); S = TTL (DC5V) (Type de câblage moins)

Courant de consommation

120mA max

Fréquence de réponse supérieure

100 kHz; 500 kHz; 800 kHz

GND

non connecté à l'encodeur, doit être efficacement connecté à GND

Couple de départ

Moins de 5x10-³n.m

Moment d'inertie

Moins de 1,5x 10-6 kg.m2

Température environnementale

Fonctionnement: -20 ～ + 95 ° C ；
Stockage: -25 ～ + 100 ° C

Humidité ambiante

Fonctionnement et stockage : 35-85 % HR (sans condensation)

Protection

IP50

Matériel

Alliage d'aluminium

Attestation

CE

emballer

Boîte en carton

Poids net

Environ 70g
