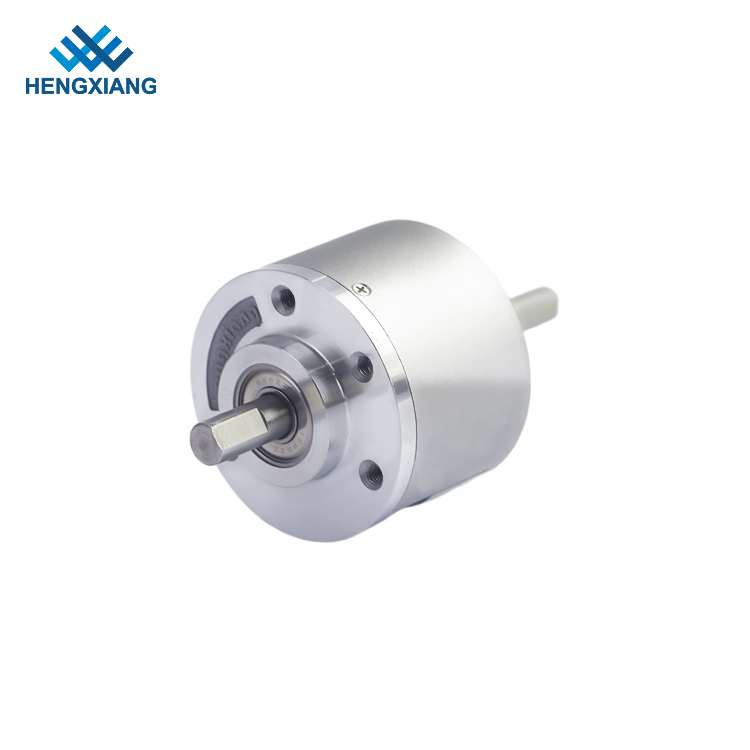

Encodeur haute résolution S38, diamètre externe 38mm, 6mm, arbre solide avec fente en D, vitesse 8000 tr/min, encodeur radial max 16384ppr

Partager sur:

Encodeur haute résolution S38, diamètre externe 38mm, 6mm, arbre solide avec fente en D, vitesse 8000 tr/min, encodeur radial max 16384ppr

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement : T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. ODM et OEM : acceptables Certification : ISO9001&CE&25 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse Expédition: FedEx/UPS/DHL/autre ligne express

Télécharger:
S38-E-01100036 Ver. 5.0.pdf
Diamètre extérieur:
Veuillez sélectionner
Épaisseur:
Veuillez sélectionner
Diamètre de l'arbre:
Veuillez sélectionner
Résolution:
Veuillez sélectionner

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

codeur d'arbre haute résolution codeurs optiques haute résolution

Description du produit

PARAMÈTRES DU PRODUIT

Articles	Paramètres de base
Dimensions extérieures	Diamètre extérieur : 38 mm
	Épaisseur : 28 mm
	Diamètre de l'arbre : 5 mm ; 6 mm (type D).
Type d'encodeur	Codeur incrémental
Résolution	50;60;66;100;200;250;256;300;360;400;450;500;512;600;700;720;800;900;100 0;1024;1200;2000;2048;2500;5000；8192；10000；16384;20000;28800;32000;32768
Phase de sortie	Phases A, B, Z, A-, B-, Z-
Tension d'alimentation	DC5V : DC8-30V
Type de point de vente	Câble sortant du côté
	Câble sortant par l'arrière
Mode de sortie	NPN et PNP
	Sortie de tension
	Sortie push-pull
	Sortie différence (TTL, HTL, RS422)
Température ambiante	Température de fonctionnement : -20 ~ + 90 ° (sans givrage)
	Température de stockage : -25 ~ + 95 ° (sans givrage)
Humanité environnementale	Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation)
Degré de protection	IP50;IP65
Longueur de câble	1000 mm
Coquille	Alliage en aluminium
Courant de consommation	100mA max
Charge de tige	Radial 30n; Axial 20N
Vitesse de divertissement	6000 tr / min; IP65≤4000r RPM
Force d'isolation	AC500V 60S
Résistance à l'isolation	10mΩ
Rapport de marque à l'espace	45% à 55%
Fréquence de réponse supérieure	100 kHz max
Matériau de coquille	Aluminium dia coulé
Portant la vie	1,5x109 REVS à la charge nominale (100000hrs à 2500 tr / min)
GND	Ne pas se connecter à l'encodeur
Matériau d'arbre	Acier inoxydable
Vibration (endurer)	Amplitude 0,75 mm, 10-55 Hz, 1 heure pour la direction x / y / z individuellement
Choc (endurer)	490 / m / s2, trois fois pour x, y, z direction individuellement
emballer	Boîte de carton
Poids net	120g (avec package)
Certification	CE
Protection de polarité inversée	√
Protection de court-circuit	√

Dimensions de base

Produit-HENGXIANG-S38 encodeur haute résolution diamètre externe 38mm 6mm arbre solide avec fente D Spe

Exigence d'assemblage

Product-S38 encodeur haute résolution diamètre externe 38mm 6mm arbre plein avec fente D vitesse 8000 re-1

À propos de notre usine d'encodeur

En fait, chaque industrie opère sur un marché mondial, les exigences toujours croissantes en matière de performances des machines nécessitent de meilleures solutions pouvant allier fiabilité et hautes performances. La solution comprend des codeurs rotatifs qui s'adaptent correctement à l'environnement de conception d'un appareil et offrent des fonctionnalités dont vous avez besoin. demander. En utilisant les dernières technologies, notre usine de Hengxiang propose des encodeurs rotatifs de conception robuste et compacte pour répondre à toutes sortes d'exigences.

Spécifications de l'encodeur S38

Rotation libre à 360° ; 20 à 16 384 pas ou cycles par tour ; Encodeur de type incrémental ; Peut fonctionner sur une large gamme de tensions de 5 V CC à 30 V CC ; données ; longue durée de vie ; étanche à l'eau et à la poussière.

À propos du service client

Nous disposons d'une équipe d'ingénieurs encodeurs entièrement qualifiés pour fournir un service standard ou notre service d'urgence pour une option plus rapide en fonction des besoins des clients. Toutes nos réparations d'encodeurs sont effectuées sur des encodeurs rotatifs, incrémentaux et absolus. Nous avons récemment acheté le dernier mandat de test qui garantit une qualité de haut niveau pour chaque pièce d'encodeur rotatif que nous avons vendue.

À propos des vibrations de l'encodeur

Les vibrations agissant sur un encodeur provoquent toujours facilement des impulsions erronées. Nous devons donc prêter plus d'attention au lieu de travail de l'encodeur. Plus il y a d'impulsions par tour, plus l'espacement groovy du réseau est étroit, l'effet de minerai sur l'encodeur par vibration, lorsque la vitesse du moteur est faible ou même arrêté, les vibrations agissant sur l'arbre de l'encodeur ou sur la coque de l'encodeur provoqueraient une vibration du réseau, de cette façon, l'encodeur pourrait afficher un mauvais signal d'impulsion.
