Maison » Encodeur » Codeur à arbre solide » Encodeur rotatif haute vitesse S52, 3000 tr/min, 5000 tr/min, 8 mm, épaisseur de l'encodeur à arbre solide 29 mm, encodeur robuste, phase ABZUVW, encodeur d'angle IP66

Catégorie de Produit

Encodeur

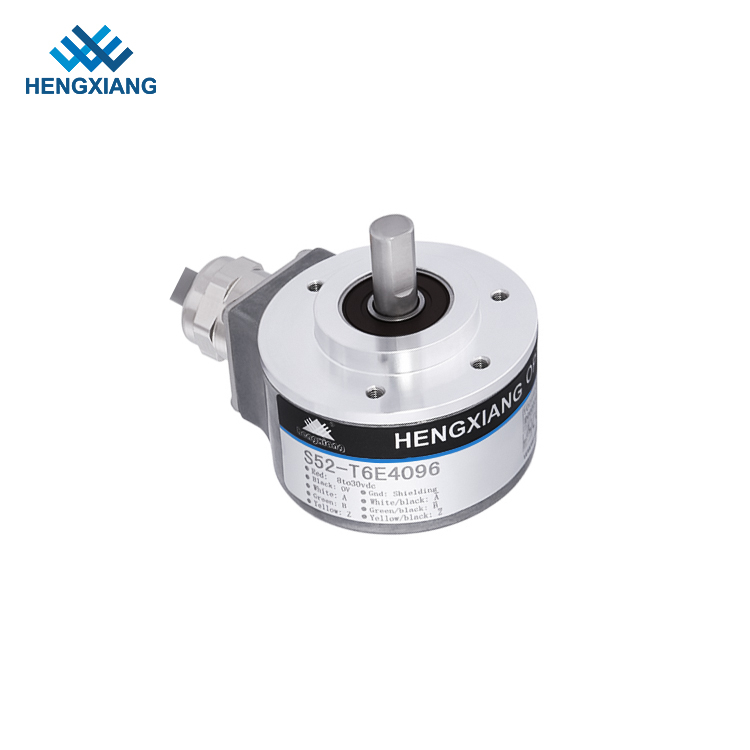

Encodeur rotatif haute vitesse S52, 3000 tr/min, 5000 tr/min, 8 mm, épaisseur de l'encodeur à arbre solide 29 mm, encodeur robuste, phase ABZUVW, encodeur d'angle IP66

Partager sur:

Encodeur rotatif haute vitesse S52, 3000 tr/min, 5000 tr/min, 8 mm, épaisseur de l'encodeur à arbre solide 29 mm, encodeur robuste, phase ABZUVW, encodeur d'angle IP66

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement : T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. ODM et OEM : acceptables Certification : ISO9001&CE&25 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse Expédition: FedEx/UPS/DHL/autre ligne express

Télécharger:
S52-Series encoder catalogue.pdf
Diamètre extérieur:
Veuillez sélectionner
Épaisseur:
Veuillez sélectionner
Diamètre de l'arbre:
Veuillez sélectionner
Résolution:
Veuillez sélectionner

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

codeur d'arbre haute résolution encodeurs haute résolution

Description du produit

PARAMÈTRES DU PRODUIT

Articles	Paramètres de base
Marque	HENGXIANG
Type d'encodeur	Codeur incrémental
Diamètre extérieur	51mm
Épaisseur	29mm
Dimension d'installation	Diamètre 40mm
Longueur de l'arbre	16mm
Diamètre de l'arbre plein	8 mm (forme D)
Résolution	1000 ;1024 ;1200 ;1250 ;1440 ;2000 ;2048 ;2500 ;2880 ;3000 ;3600
	4096 ;5000 ;5760 ;8192 ;10 000 ;11520 ;16384 ;20 000 ;23040
	1000/4 ;1000/6 ;1000/8 ;1024/4 ;1024/6 ;1024/8 ;2048/4 ;2048/6
	2048/8 ;4096/4 ;4096/6 ;4096/8 ;8192/4 ;8192/6 ;/8192/8
Phase de sortie	Phases A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W-
Tension d'alimentation	DC5V ;DC8-30V
Type de point de vente	Câble sortant par l'arrière
	Prise sortie par l'arrière
	Câble sortant par l'arrière avec prise
Mode de sortie	NPN et PNP
	Sortie de tension
	Sortie push-pull
	Sortie de différence (TTL, HTL, RS422)
Courant de consommation	100 mA MAXIMUM
Fréquence de réponse la plus élevée	300 kHz
Ondulation admissible	≤3%rms
Tension de charge	≤DC30V
GND	Ne pas se connecter à l'encodeur
Rapport marque/espace	45% à 55%
couple de démarrage	Moins de 5 x 10-3 Nm
Moment d'intertie	Moins de 3x 10-6kg.m2
Charge sur l'arbre	Radiale 50N ;Axiale 30N
Haut REV	3000 tr/min ;IP65≤2000 tr/min
Durée de vie des roulements	1,5x109 tours à charge nominale (100 000 heures à 2 500 tr/min)
Température ambiante	Fonctionnement : -20 ~ +80° ; stockage : -25 ~ +85°
Humidité ambiante	Fonctionnement et stockage : 35-85 % HR (sans condensation)
Vibration (endurer)	Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement
Chaussette (endurer)	490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement
Matériau de l'arbre	Acier inoxydable
Matériau de la coque	Dia fonte d'aluminium
Longueur de câble	1000mm (câble avec blindage)
Degré de protection	IP50 ;IP65
Longueur de câble	1 M (la longueur du câble peut être ajoutée de manière appropriée par Require, mais elle nécessite un paiement individuellement)

Attestation	CE
Emballer	Boîte en carton
Poids net	Environ 300g (avec paquet)

Dimensions de base

Plus

Product-HENGXIANG-S52 Encodeur haute résolution encodeur rotatif haute vitesse 3000 tr/min 5000 tr/min 8 mmSolid sha

Product-S52 encodeur haute résolution encodeur rotatif haute vitesse 3000 tr/min 5000 tr/min 8 mm encodeur à arbre solide-1

Exigence d'assemblage

Plus

Product-HENGXIANG-S52 Encodeur haute résolution encodeur rotatif haute vitesse 3000 tr/min 5000 tr/min 8 mmSolid sha-1

Product-S52 encodeur haute résolution encodeur rotatif haute vitesse 3000 tr/min 5000 tr/min 8 mm encodeur à arbre solide-2

Caractéristique de l'encodeur rotatif série S52

Encodeur rotatif incrémental à arbre plein S52-caractéristique : robuste et durable, divers modes de circuit et connexion par câble disponibles ;applications : contrôle d'automatisation comme moteur, CNC, machine textile, chaîne de montage industrielle, etc. ; dimensions externes ; diamètre externe 51 mm, épaisseur 29 mm, diamètre de l'arbre 8 mm, forme D ; résolution jusqu'à 23 040 ppr ;degré de protection : IP50/IP65 ;

À propos du service client

Notre propre machine mécanique peut fabriquer des brides ou des raccords de localisation, ou monter une plaque à ressort pour vous aider immédiatement dans votre situation de panne. Notre usine est fière de son service client, de la demande initiale à la livraison de votre encodeur alternatif dans un délai très rapide, comme nous le comprenons lors de la production. les arrêts peuvent vous coûter cher en tant qu'organisation financièrement ou d'autres problèmes peuvent causer.

À propos de notre usine d'encodeurs

En fait, chaque industrie opère sur un marché mondial, les exigences toujours croissantes en matière de performances des machines nécessitent de meilleures solutions pouvant allier fiabilité et hautes performances. La solution comprend des codeurs rotatifs qui s'adaptent correctement à l'environnement de conception d'un appareil et offrent des fonctionnalités dont vous avez besoin. demander.En utilisant les dernières technologies, notre usine de Hengxiang propose des encodeurs rotatifs de conception robuste et compacte pour répondre à toutes sortes d'exigences.

À propos de l'encodeur

Nous proposons un large éventail de produits d'encodeurs qui peuvent être personnalisés en fonction des besoins des clients.Toutes les séries de produits d'encodeurs sont bien construites selon les normes les plus élevées et sont couramment trouvées partout, de l'industrie de l'automatisation à l'industrie de l'emballage ou aux petits instruments.Nous proposons également diverses options de produits comprenant des accessoires d'encodeur, des connecteurs, une bride de montage, un couplage et même des câbles.
