Arbre creux
80mm
31 mm
25/30 mm
500-10000 pp
Encodeur incrémental
IP65
Durée de vie, HTL, NPN, PNP, Pousser tirer, Tension
Non
| Quantité: | |
|---|---|

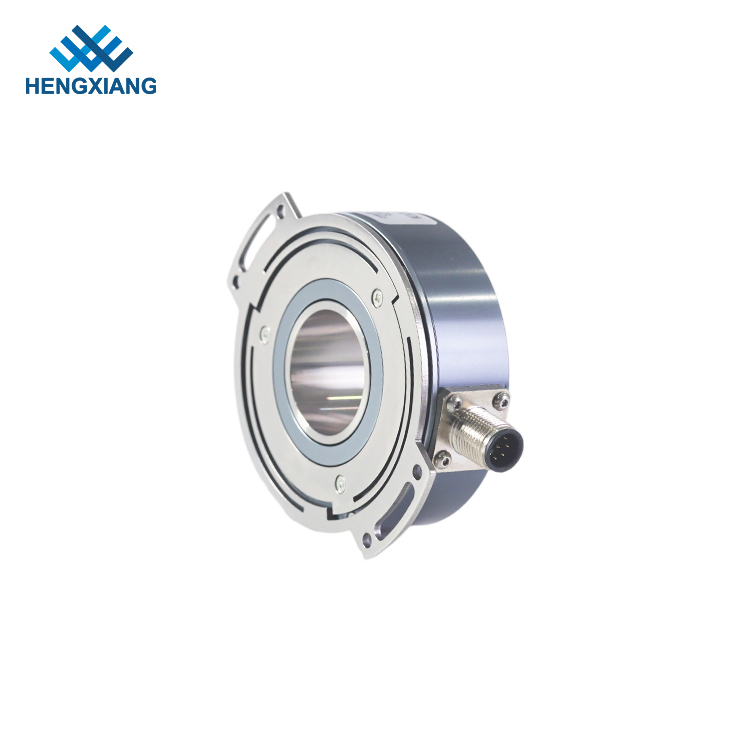

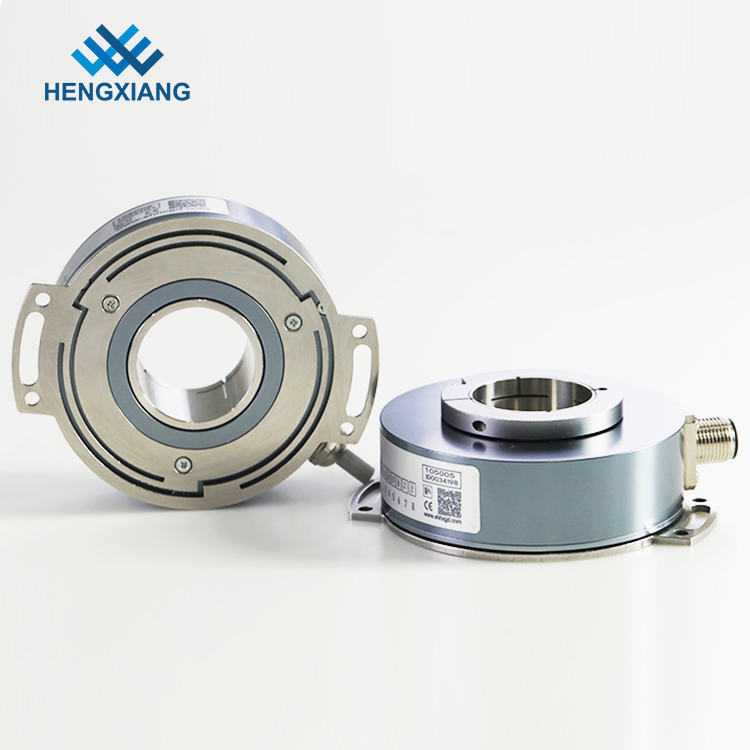

Codeur optique incrémental K77 (arbre traversant)
1. Aperçu
Le K77 est un codeur optique incrémental à arbre traversant ultra fin conçu pour exceller dans les environnements industriels avec un espace limité. Bénéficiant d'un indice de protection IP65, il est doté d'une plaque à ressort flexible unique pour une installation polyvalente et prend en charge plusieurs interfaces électriques, ce qui le rend hautement adaptable aux diverses exigences des utilisateurs en termes d'environnement et de contraintes d'espace.
2. Principales caractéristiques
Conception compacte et miniaturisée : diamètre externe de 77 mm, épaisseur de 31 mm et diamètre maximum de la tige de 30 mm, pour obtenir des dimensions ultra fines et miniaturisées.
Montage sécurisé : adopte une structure de montage à anneau de verrouillage pour une installation stable.
Détection sans contact : utilise le principe photoélectrique sans contact pour des performances fiables et une longue durée de vie.
Mécanismes de protection : équipé d'une protection contre l'inversion de polarité et d'une protection contre les courts-circuits pour améliorer la sécurité de fonctionnement.
Interfaces multiples : offre une variété d'interfaces électriques (par exemple, OC NPN, Push-pull, TTL, HTL) pour répondre aux différents besoins de compatibilité du système.
Haute résolution : prend en charge une résolution maximale de 10 000 PPR (impulsions par révolution) pour une détection précise de la position et de la vitesse.
3. Candidatures
Idéal pour une utilisation dans le contrôle de moteur, les machines CNC et autres équipements d'automatisation industrielle nécessitant un retour de mouvement précis.
4. Options de connexion

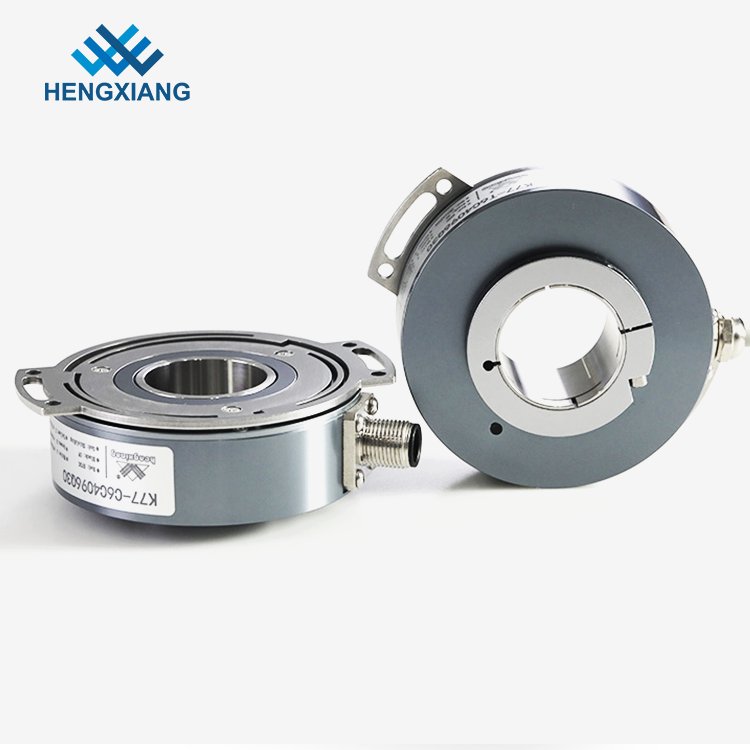

Prise radiale : prise mâle M12 à 8 broches pour une connectivité stable et plug-and-play.
Câble radial : longueur de câble standard de 1 m (personnalisable jusqu'à 100 m, noté « numéro C+ », par exemple C100 pour 100 m).

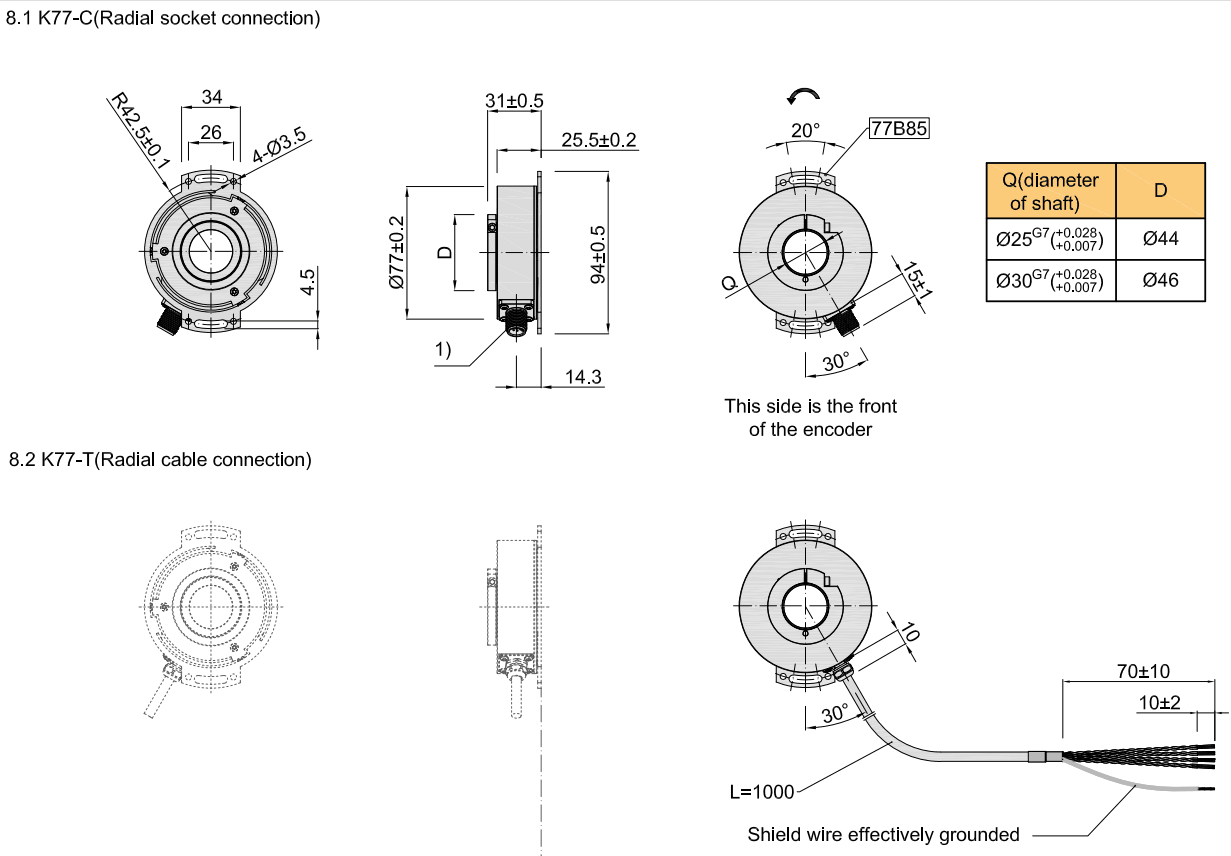

5 Spécifications mécaniques
Diamètre de l'arbre : 25 mm/30 mm (acier inoxydable).
Couple de démarrage : <80×10⁻³ N·m
Moment d'inertie : <100×10⁻⁶ kg·m²
Charge sur l'arbre : radiale 70 N ; Axiale 50N
Vitesse de rotation maximale : ≤3000 tr/min
Matériau de la coque : alliage d'aluminium.
Poids : environ 400g
6. Spécifications environnementales
Température de fonctionnement : -20~+85°C (câble d'enroulement répétable : -10°C)
Température de stockage : -25~+90°C
Humidité de fonctionnement/stockage : 35 ~ 85 % RH (sans condensation)
Endurance aux vibrations : Amplitude 0,75 mm, 5 ~ 55 Hz, 2 h par direction X/Y/Z
Endurance aux chocs : 1960 m/s², 11 ms, 3 fois par direction X/Y/Z
Degré de protection : IP65
7. Forme d'onde de sortie
Pour les interfaces OC NPN, TTL et HTL : la phase A précède la phase B de T/4±T/8 (T=cycle de 360°). Vu depuis l'avant du codeur, le sens de rotation correspondant à cette relation de phase est dans le sens inverse des aiguilles d'une montre (CCW).

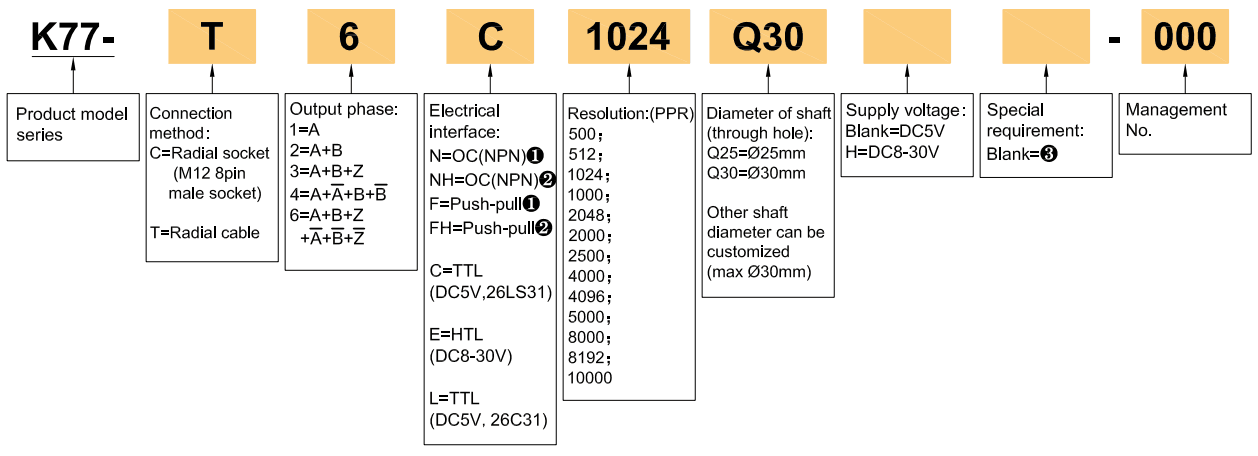

Signal Z : disponible en version active de bas niveau ou active de haut niveau (voir la sélection du modèle pour plus de détails).
| Articles | Paramètres de base |
| Type d'encodeur | Encodeur incrémental |
| Marque | Hengxiang |
| Diamètre externe | 77mm |
| Épaisseur | 31mm |
| Dimension d'installation | 85mm |
| Type d'arbre creux | à travers le trou (bague de serrage à la bague antérieure et serrage à l'arrière) |
| Diamètre de l'arbre creux | 25mm,28mm,30mm |
| Résolution | 500;512;1024;1000;2048;2000;2500;4000;4096:5000;8000;8192;10000 |
| Phase de sortie | Phase A +, B +, Z +, A-, B-, Z- |
| Protection de polarité inversée | √ |
| Protection de court-circuit | √ |
| Tension d'alimentation | Dc5v; DC8-30V |
| Pnemmouratal | Câble radial; prise radiale |
| Mode de sortie | NPN / PNP (Open Collector Sortie) |
| Sortie de tension | |
| Sortie push-pull | |
| Drive de ligne (DC5V, 26LS31 / 26C31) TTL | |
| Drive de ligne (DC8-30V) HTL | |
| Courant de consommation | 120mA max |
| Fréquence de réponse supérieure | 300 kHz |
| Ondulation autorisée | ≤3% RMS |
| Tension de chargement | ≤dc30v |
| GND | ne pas se connecter à l'encodeur |
| Rapport de marque à l'espace | 45% à 55% |
| couple de départ | Moins de 80 x 10-3 nm |
| Moment intertia | Moins de 100x 10-6 kg.m2 |
| Charge de tige | Radial 70n; Axial 50n |
| Top Rev | ≤3000 tr / min |
| Température environnementale | Fonctionnement: -20 ～ + 85 ° ； Stockage: -25 ～ + 90 ° |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 1960m / s2, 11 ms trois fois pour x, y, z direction individuellement |
| Matériau d'arbre | Acier inoxydable |
| Matériau de coquille | Alliage en aluminium |
| Longueur de câble | 1000 mm (câble avec blindage) |
| Grade de protection | IP65 |
| Certification | CE |
| emballer | Boîte de carton |
| Poids net | Environ 400g (avec paquet) |
