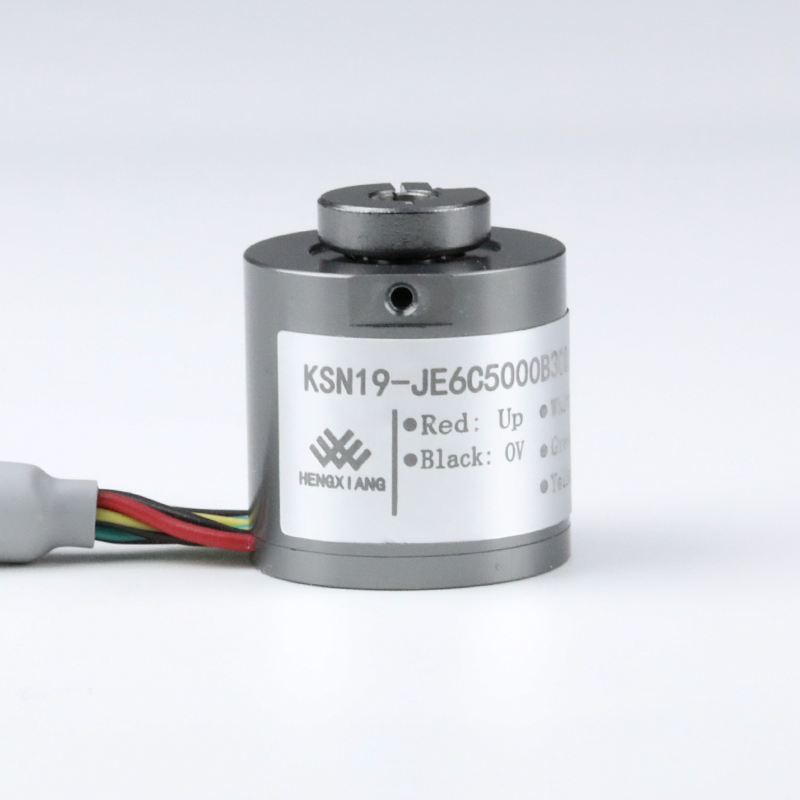

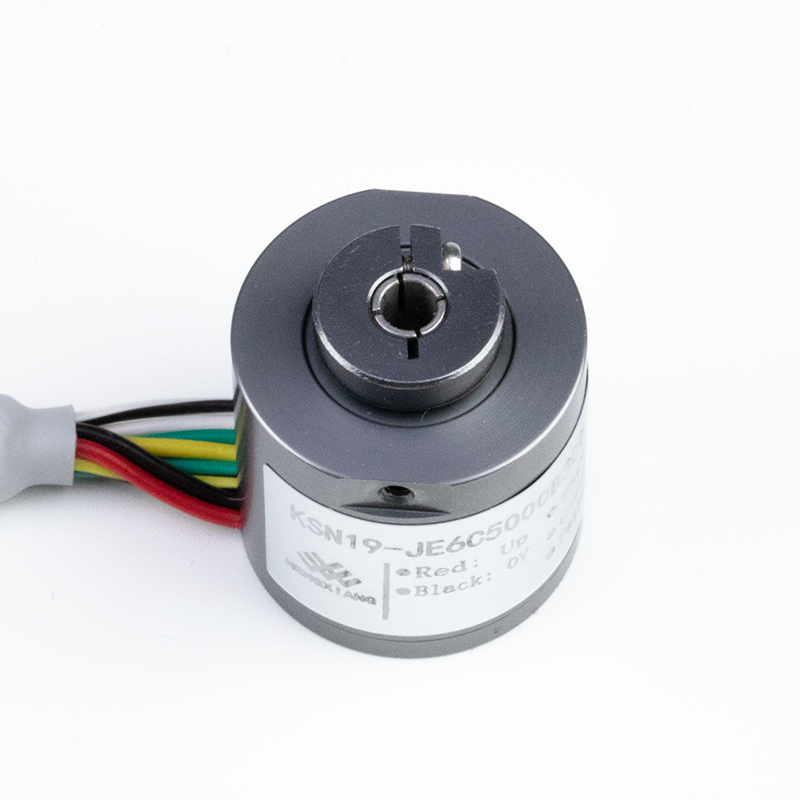

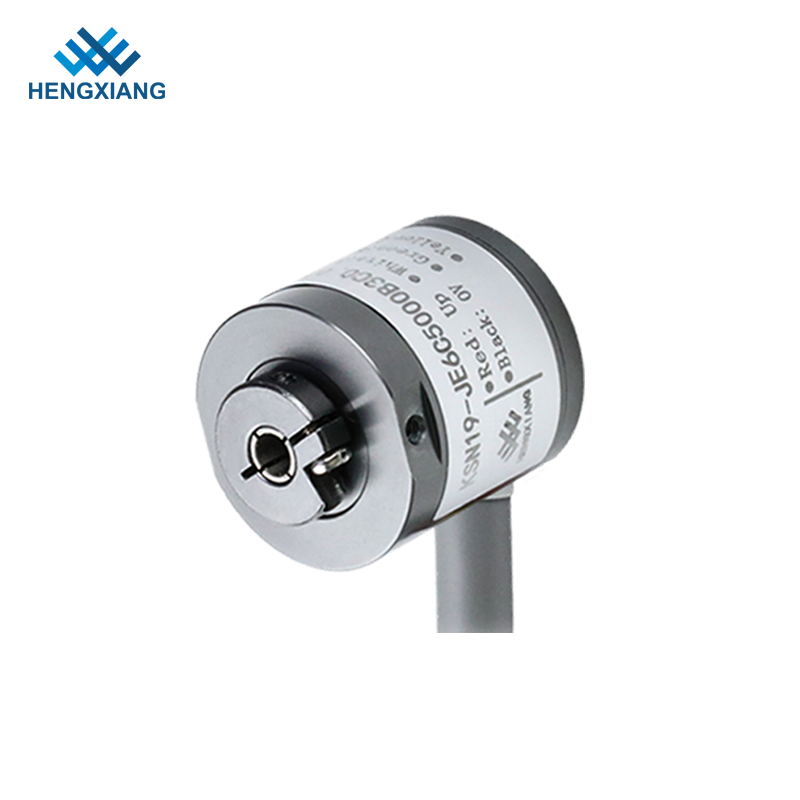

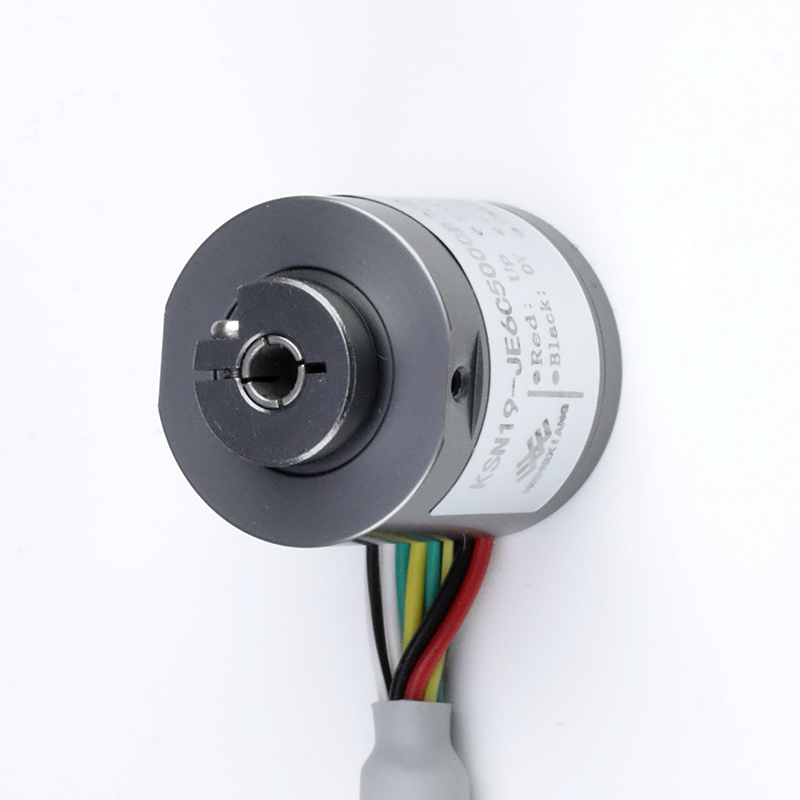

KSN19 MICRO MINIATURE ARQUAGE 3MM Résolution

Partager sur:

KSN19 MICRO MINIATURE ARQUAGE 3MM Résolution

Marque: Hengxiang
Prix d'usine: négociable
Capacité d'approvisionnement: 50 000 pièces / pièces par an
Conditions de paiement: T / T, Cash, Western Union, PayPal, carte de crédit
Quantité de commande min.: 1pcs
ODM & OEM: acceptable
Certification ： ISO9001 & CE & 25 Éléments de brevets Ivention
Date de livraison: 3-5 jours ouvrables pour la commande d'échantillons, 7-10 jours pour la commande de masse
Expédition: FedEx / UPS / DHL / autre ligne express

Télécharger:
KSN19-E-01100224 Ver. 2.0.pdf
Type d'arbre:
Arbre creux
Diamètre extérieur:
19 mm
Épaisseur:
22,5 mm
Diamètre de l'arbre:
3 mm
Résolution:
100-16884pp
Type d'encodeur:
Encodeur incrémental, Codeur magnétique
Degré de protection:
IP50
Interface:
Durée de vie, HTL
Avec UVW:
Non

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

micro-encodeur Encodeur creux de 3 mm encodeur miniature Encodeur 16384ppr

Description du produit

Profil de l'entreprise

FAQ

Télécharger

Numéro de modèle connexe

Marque	Hengxiang
Type d'encodeur	Encodeur incrémental
Diamètre externe	19 mm
Épaisseur	18,5 mm
Diamètre de l'arbre creux	3 mm
Résolution	100; 250; 256; 360; 400; 500; 512 ； 720 ； 800 ； 1000; 1024 ； 1440; 1600; 2000; 2880; 4000; 5760; 8000; 11520; 16000; 2048; 3200; 4096; 6400; 8192; 12800; 16384
Phase de sortie	Phase A, B, Z
Tension d'alimentation	Dc5v; DC8-30V
Mode de sortie	Htl / ttl
Grade de protection	Ip50
Longueur de câble	1 m (la longueur du câble peut être ajoutée de manière appropriée par
Longueur de câble	exiger, mais il a besoin de paiement individuellement)
Courant de consommation	50ma max
Fréquence de réponse supérieure	100 kHz
Le temps de hausse / chute	100nsec max
couple de départ	Moins de 5x 10-4 nm
Moment intertia	Moins de 0,3x 10-6 kg.m2
Charge de tige	Radial 2n; Axial 2n
Top Rev	6000r tr / min
Température environnementale	Fonctionnement: -20 ～ + 85 ° ； Stockage: -80 ～ + 85 °
Humidité environnementale	Opération et stockage: 35 à 85% HR (non-condensation)
Vibration (endurer)	Amplitude 0,75 mm, 10-50Hz, 1 heures pour trois axes individuellement
Chaussette (endurer)	49m / s2, trois fois pour x, y, z directionment individuellement
Matériau d'arbre	Acier inoxydable
Matériau de coquille	alliage d'aluminium; 304
Longueur de câble	150 mm
Certification	CE
emballer	Boîte de carton
Poids net	Environ 26g (avec package)

Le KSN19 est une miniature à travers le codeur optique incrémentiel de l'axe (type de trou aveugle de l'arbre creux) avec un diamètre extérieur de 19 mm et un diamètre d'arbre maximal de 3 mm. Il a une résolution maximale de 16384ppr par révolution et prend en charge deux interfaces électriques: TTL (DC5V ± 5%) et HTL (DC8V-30V ± 5%). Il a des fonctions de protection de court-circuit et de sortie inverse, avec un niveau de protection d'IP50 et un poids d'environ 26 g. Ses méthodes de connexion incluent le câble radial (0,5 m de 0,5 m) et le câble radial + bouchon (70 mm standard), adaptés aux champs de commande d'automatisation tels que les machines de comptage de trésorerie, les imprimantes et les micro-moteurs. Il est installé en verrouillant l'arbre du moteur avec une boucle, et l'attention doit être accordée aux vibrations pour éviter de mauvaises impulsions et un câblage standardisé pour éviter les défauts.

Shanghai Hengxiang Optical Electronics Co., Ltd. est une entreprise de haute technologie spécialisée dans la création, la recherche, la production et la commercialisation d'encodeurs optiques de haute précision. Nous avons une capacité de recherche et de développement indépendante mature, qui permet de personnaliser la production de modèles exclusifs en fonction des besoins des nouveaux produits de technologie de développement. Nous avons fondé en 2001 et exporté des produits vers les produits domestiques et à l'étranger après 21 ans de sédimentation. Notre entreprise s'est principalement engagée dans l'encodeur, l'objectif optique, les produits de germanium, etc. Le contrôle strict de la qualité des produits et de haute précision et un niveau élevé de technologie de traitement profonde servent l'ascenseur, le moteur, le CNC, le textile, le robot, l'énergie éolienne, les équipements médicaux, la chaîne de montage et d'autres industries de technologies d'automatisation.

Nous nous concentrons sur le fait d'être une marque bien connue dans le domaine des encodeurs optiques de précision et visons à être un leader des encodeurs internationaux de précision.

'Précision dans la détection d'une vie de science-technologie. ' 'Hengxiang adhérera aux principes de l'entreprise de ' Intégrité, précision et pragmatisme, orienté client, Unity and Mutual-Success '.

产品详情公司图片

FAQ:

Q: Quels sont vos principaux produits?

R: Notre entreprise a créé des produits à partir de lentilles optiques et de disque d'encodeur, qui fournissent une base théorique forte pour les encodeurs, après 20 ans de développement, nous avons attiré notre entreprise à des encodeurs, c'est pourquoi notre qualité est hautement assurée et a remporté des commentaires positifs par rapport à d'autres usines d'encodeur.

Q: Êtes-vous un fabricant ou une agence?

R: Nous sommes une usine pour plus de 23 ans d'expérience en fabrication, bienvenue pour visiter notre usine, nous sommes situés à Shanghai City, en Chine.

Q: Puis-je personnaliser un encodeur s'il n'y a pas de paramètres similaires de votre catalogue actuel?

R: Oui, nous pouvons fournir des services personnalisés, nous avons également des machines d'impression laser pour personnaliser votre propre logo ou numéro de pièce;

Si vous souhaitez obtenir des produits équivalents pour d'autres marques, vous pouvez nous contacter pour obtenir un prix précis et une confirmation des paramètres, nous vous répondrons dans un délai d'une heure.

Q: Quel est votre MOQ?

R: Le MOQ est 1PCS pour nos encodeurs réguliers.

Q: Combien de temps dure le délai?

R: La livraison prend dans une semaine pour les échantillons, environ 10 jours pour la commande de masse pour les encodeurs réguliers.
