Arbre creux
35 mm
16,2 mm
6/8 mm
10000-524288pp
Encodeur incrémental
IP50
Durée de vie, HTL, Pousser tirer
Non
| Quantité: | |
|---|---|

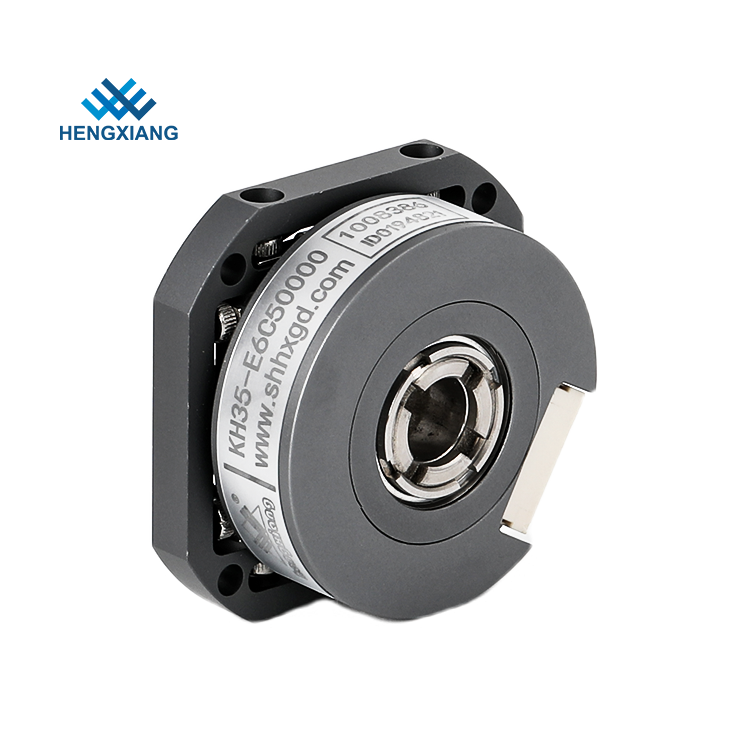

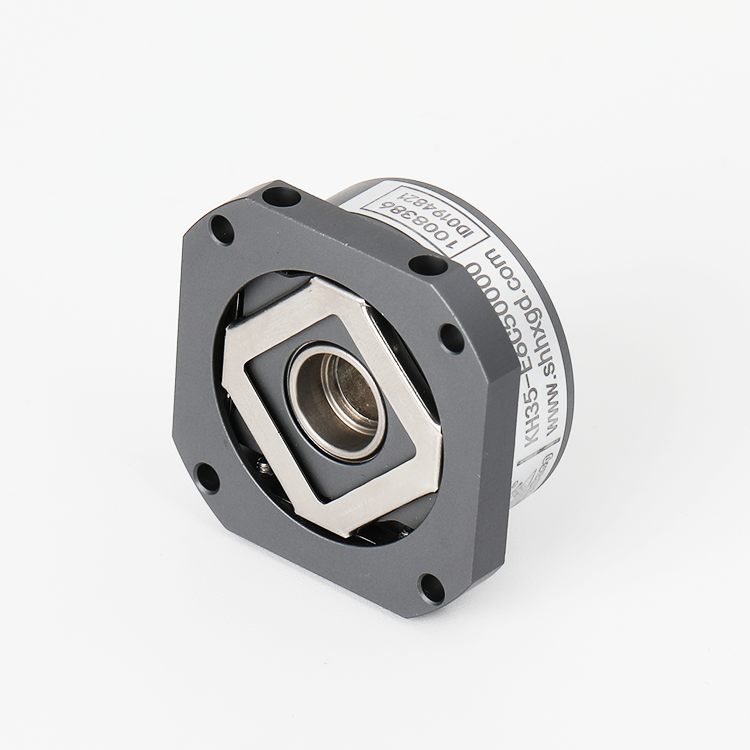

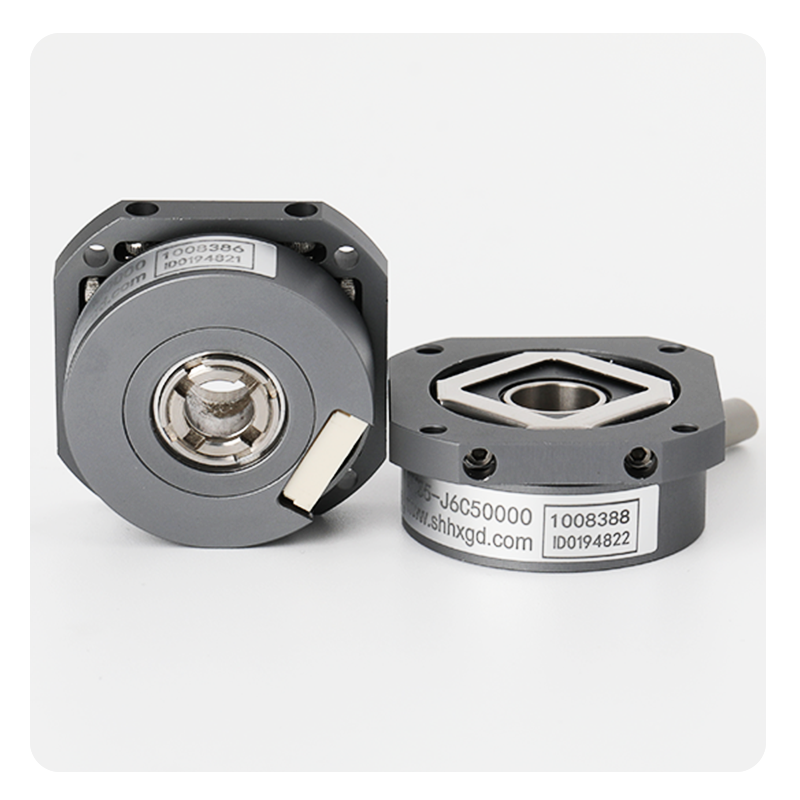

KH35 est un codeur optique incrémental à arbre traversant ultra-fin miniaturisé, doté de la structure de verrouillage à arbre concentrique exclusive de Hengxiang et d'une plaque à ressort flexible intégrée pour le montage sur bride, permettant une installation facile et une adaptation parfaite aux scénarios d'automatisation industrielle limités en espace. Avec un diamètre d'encodeur de Ø35 mm (bride de montage Ø44,2 mm) et une épaisseur de 16,2 mm, il supporte des arbres creux jusqu'à Ø8 mm (Ø6 mm en option) et ne pèse qu'environ 70 g. Adoptant le principe photoélectrique sans contact, il dispose d'une protection contre les courts-circuits et offre plusieurs interfaces électriques, notamment Push-pull, TTL (DC5V ± 5 %) et HTL (DC8-30 V ± 5 %), avec une résolution ultra haute jusqu'à 19 bits par tour. Sa fréquence de réponse maximale atteint 800 KHz (HTL), 500 KHz (TTL) et 100 KHz (Push-pull), et la distance de transmission peut atteindre 200 m (HTL). Fonctionnant de manière stable dans -40 ~ + 85 ℃ (courbure répétée du câble : -10 ℃) et dans un environnement sans condensation de 35 à 85 % HR avec protection IP50, il a une vitesse maximale de 6 000 tr/min et une accélération angulaire maximale de 500 000 rad/s². Adapté aux servomoteurs, robots, CNC et autres domaines de contrôle d'automatisation, il est livré avec un câble radial de 1 m (extensible jusqu'à 100 m) ou une prise radiale 8P, utilisant des câbles à paire torsadée pour anti-interférence.
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur optique incrémentiel résolution UTRA |
| Diamètre externe | 35 mm |
| Épaisseur | 16,2 mm |
| Bride | 44,2 mm |
| Type d'arbre creux | Par le trou |
| Diamètre de l'arbre creux | 6 mm; 8 mm |
| Bit (étapes) | Entre 10000ppr à 19 bits (524288ppr) |
| Type de sortie | Connexion par câble |
| Interface électrique | Push-pull / ttl / htl |
| Grade de protection | IP50 et IP65 |
| Phase de sortie | Phase A +, B +, Z + A- B- Z- |
| Protection de court-circuit | √ |
| Tension d'alimentation | Dc5v; DC8-30V |
| Température environnementale | Température de fonctionnement: -40 ~ + 85 ° |
| Température de stockage: -40 ~ + 90 ° | |
| Humanité environnementale | Opération et stockage: 35 ~ 85% RH (non-condensation) |
| Grade de protection | Ip50 |
| Longueur de câble | 1 m (la longueur du câble peut être ajoutée de manière appropriée par |
| exiger, mais il a besoin de paiement individuellement) | |
| Courant de consommation | 100mA max |
| Fréquence de réponse supérieure | 800 kHz |
| Couple de fonctionnement | ≤0,5 ncm (à 20 ° C) |
| Mouvement admissible statique | ± 0,2 mm (radial); ± 0,3 mm (axial) |
| Dynamique de mouvement admissible | ± 0,05 mm (radial); + 0,1 mm (axial) |
| Accélération maximale | ≤ 500 000 rad / s |
| Vitesse de fonctionnement | 5000 tr / min |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 490m / s2, 11 ms trois fois pour x, y, z direction individuellement |
| Matériau d'arbre | Acier inoxydable |
| Matériau de coquille | Alliage en aluminium |
| GND | ne pas se connecter à l'encodeur |
| Longueur de câble | 1000 mm (câble avec blindage) |
| Poids | 70g |
| Certification | CE |
