Arbre creux
60mm
39,8 mm
6/8/10/12/14 / 15 mm
1024-2048 pages
Encodeur Sincos
IP65, IP50
Sincos
Non
| Quantité: | |
|---|---|

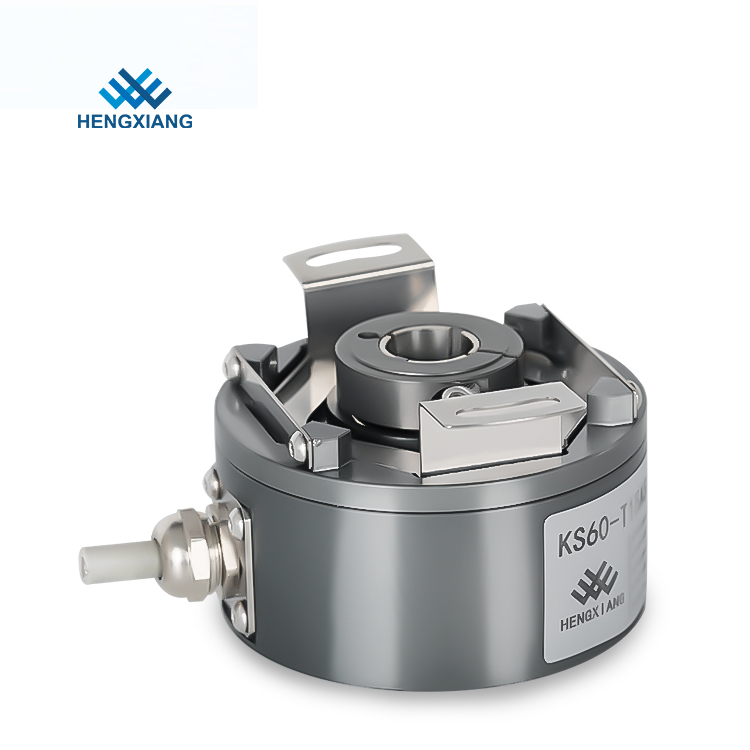

KS60
KS60 est une conception miniaturisée à travers un trou, compact, robuste et Safewhich peut résoudre l'utilisation de l'utilisateur dans les zones de segmentation élevée.
Caractéristiques:
Codeur Diamètre externe φ42 mm 、 Épaisseur 33 mm 、
diamètre de l'arbre jusqu'à φ10 mm,
une miniaturisation robuste réalisée.
Structure de montage de verrouillage des anneaux.
Adopter un principe photoélectrique sans contact.
RÉSOLUTION PERS TORT SIN / COS Période 1024.
Nos avantages
1.Il a deux types de signaux, l'un est après la génération différentielle et l'autre est avant la génération différentielle.
2. Coquille en alliage en aluminium moulé, Solide et durable, longue durée de vie
3.Le type de connexion est une prise radiale ou un câble radial, adapté à toutes sortes d'applications
4. type d'encodeur Safty, permet une protection contre la polarité inverse et une protection contre les courts-circuits
5. Classe de protection élevée qui jusqu'à IP65
6. Tension d'alimentation de DC5V à 8-30V
7. MEADEPRATURE élevé et à basse température autorisée
Articles | Paramètres de base |
Marque | Hengxiang |
Type d'encodeur | Encodeur incrémental |
Diamètre externe | 42 mm |
Épaisseur | 33 mm |
Dimension d'installation | 46 ± 0,1 mm de diamètre |
Type d'arbre creux | par le trou |
Diamètre de l'arbre creux | 6 mm; 8 mm; 10 mm (emplacement clé 2) |
Bit (étapes) | 1024 (péché / cos) |
Tension d'alimentation | DC5V ； DC8-30V |
Signal | Après la génération différentielle Sin / COS (DC5V; DC8-30V) |
Avant la génération différentielle Sin / COS (DC5V) | |
Grade de protection | IP65 |
Longueur de câble | 1 m (la longueur du câble peut être ajoutée de manière appropriée par |
Exiger, mais il a besoin d'un paiement individuellement. Max 100m) | |
Tension d'alimentation | DC4.5V ... 5.5V; DC8 ... 30V |
Fréquence de sortie maximale | ≤ 200 kHz |
Protection de polarité inversée | √ |
Protection de court-circuit | √ |
Couple de départ | ≤1,0 NCM (à 20 ℃） |
Couple de fonctionnement | ≤0,8 ncm (à 20 ℃） |
Mouvement admissible statique | ± 0,3 mm (radial); ± 0,5 mm (axial) |
Dynamique de mouvement admissible | ± 0,05 mm (radial); ± 0,1 mm (axial) |
Max. accélération angulaire | ≤ 500 000 rad / s² |
Vitesse de fonctionnement | 6000min ^ -1 |
Portage de vie | 3.6x10 ^ 9 |
Matériau de coquille | Alliage en aluminium |
Matériau d'arbre | Acier inoxydable |
Longueur de câble | 1000 mm |
Certification | CE |
emballer | Boîte de carton |
Poids net | Environ 200g (avec package) |
Certification | CE |
emballer | Boîte de carton |
Poids net | Environ 150g (avec package) |
Applications:
Voici quelques applications spécifiques des encodeurs incrémentiels KS42
L Drawworks Drums, Mud Pumps, Pawalks, Hists, treuil et moteurs
l Retour de vitesse du moteur et de la conduite
L Conversion des machines
l Manipulation des matériaux
l équipement d'emballage
l équipement de décapage
l Équipement de traitement
l des ascenseurs
L PLC et les comptoirs électroniques manèges
