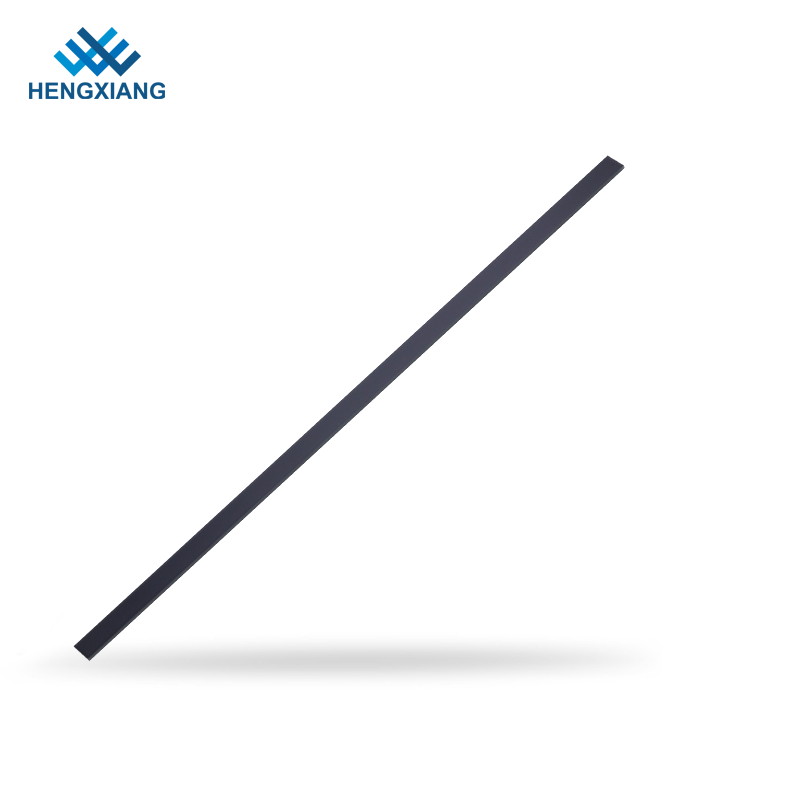

Résolution de codeur linéaire incrémental LS100 Résolution 40um ~ 0,0125Um Encodeur réfléchissant et une échelle de réseau linéaire

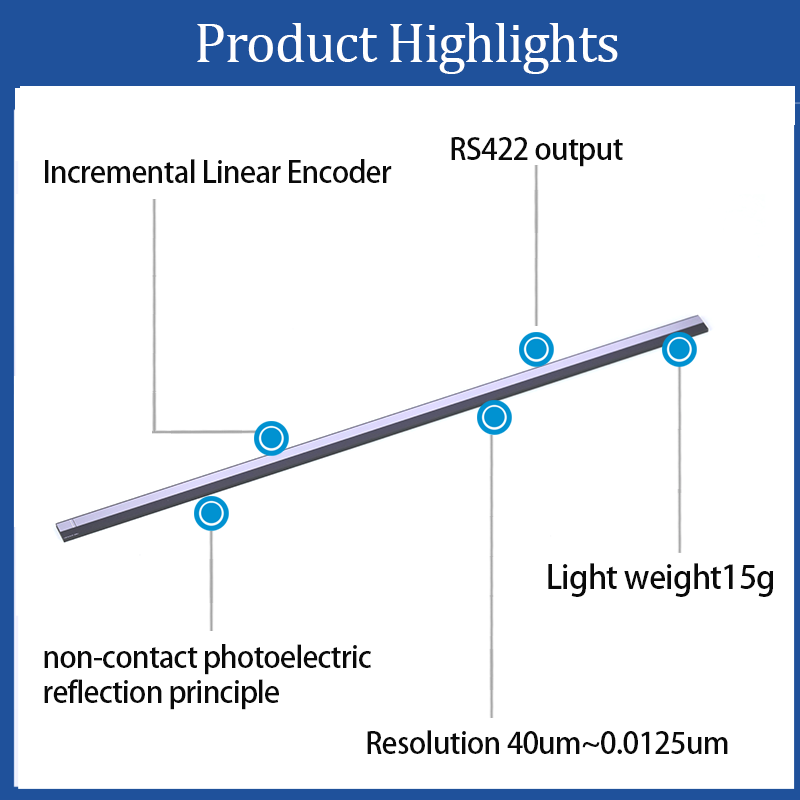

Caractéristiques clés de l'échelle incrémentielle incrémentielle de Hengxiang LS100:

1. Conception ultra-compacte et légère

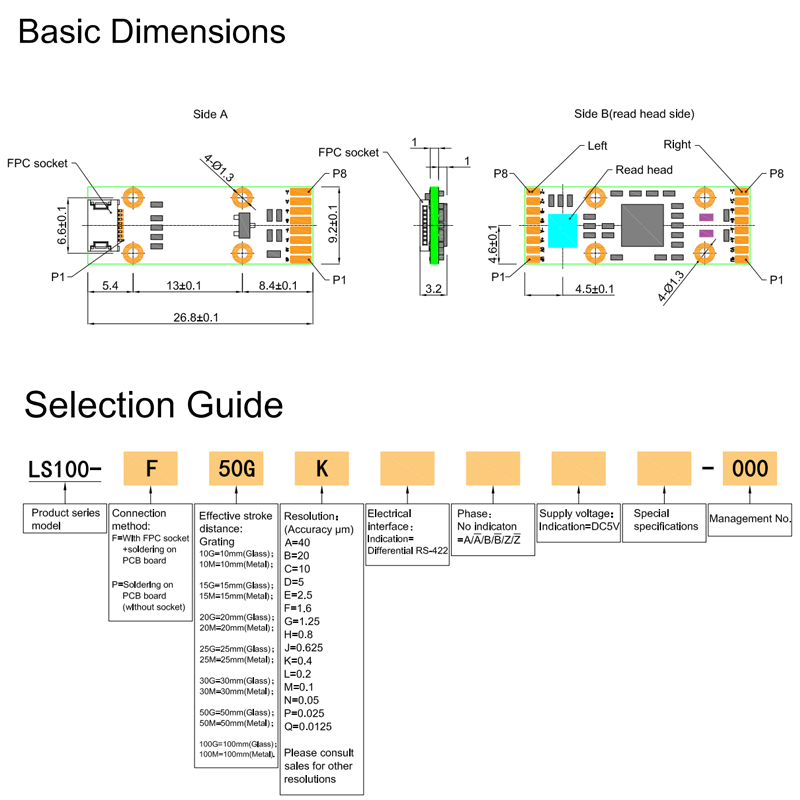

• Dimensions: seulement 26,8 mm × 9,2 mm × 3,2 mm (tête de lecture), ce qui en fait l'un des encodeurs linéaires les plus minces.

• Poids: environ 15 g, idéal pour les applications limitées dans l'espace.




2. Haute précision et résolution

• Plage de résolution: 40 µm à 0,0125 µm (réglable via l'interpolateur).

• Multiplicateur de division: jusqu'à 6400 ×, permettant la précision du submicron.

• Signaux de sortie: différentiel RS422 pour les phases A / B / Z avec des formes d'onde sinus / cosinus.




3. Technologie photoélectrique sans contact

• Utilise une échelle de réseau réfléchissante et une détection de lumière LED pour un fonctionnement sans usure et une longue durée de vie.




4. Options de configuration flexibles

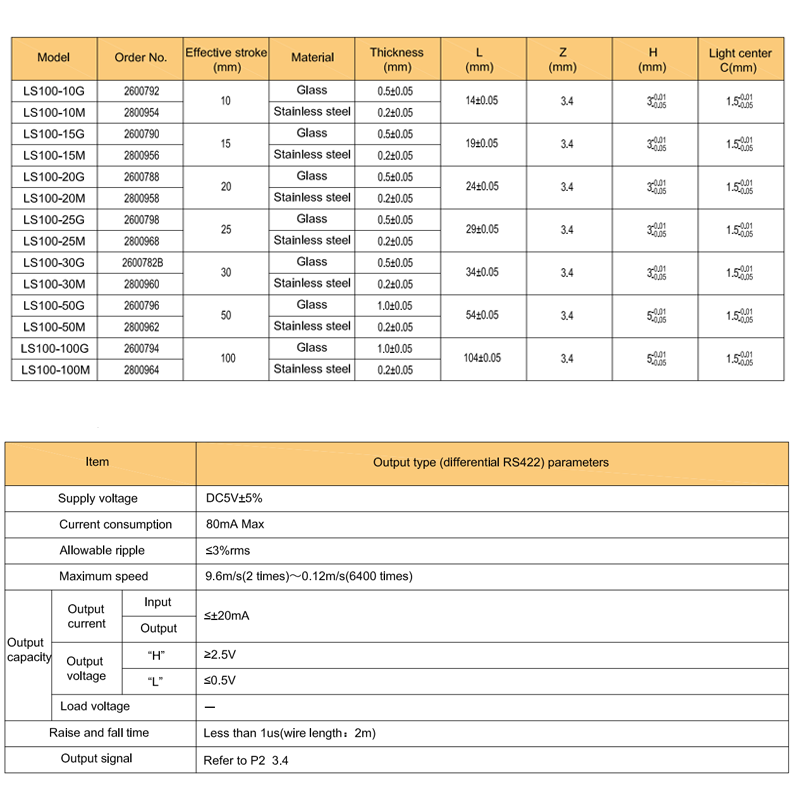

• AVCE efficace: jusqu'à 150 mm (personnalisable).

• Matériaux d'échelle de réseau: verre (0,5 mm d'épaisseur) ou en acier inoxydable (0,2 mm d'épaisseur) pour les besoins environnementaux variés.

• Méthodes de connexion: socket FPC ou soudure directe de PCB pour l'intégration polyvalente.




5. Performance à grande vitesse

• Vitesse maximale: 9,6 m / s (à 2 × division) à 0,12 m / s (à 6400 × division).

• Réponse rapide: le temps de montée / baisse <1 µs (longueur de câble 2m).




6. Spécifications électriques robustes

• Tension d'alimentation: DC5V ± 5% avec une faible consommation d'énergie (≤80 mA).

• Immunité du bruit: la sortie différentielle RS422 réduit l'interférence électromagnétique.

• Intégrité du signal: tensions de sortie ≥2,5 V ( 'H ') et ≤0,5V ( 'L ').




7. Durable et fiable

• Tolérance environnementale: fonctionne à -20 ° C à + 80 ° C (90% RH non condensé).

• Stabilité mécanique: alignement de précision pour la phase Z et les longueurs de course personnalisables.




8. Installation facile

• Montage: fixé avec 4 × m1,2 boulons (empreinte 6,6 mm × 13 mm).

• Câblage clair: prise FPC à 8 broches avec recommandations de paires torsadées pour la réduction du bruit.




9. Large gamme d'applications

• Idéal pour les moteurs micro-stepper, les systèmes de mouvement linéaire de haute précision et l'automatisation industrielle miniaturisée.




10. Prise en charge de la personnalisation

• Une course d'échelle de réseau, un alignement en phase Z et une résolution peuvent être adaptés à des besoins spécifiques.

•


Idéal pour: les applications exigeant une précision ultra-élevée dans les espaces compacts, tels que les dispositifs médicaux, les équipements de semi-conducteurs et les systèmes de micro-positionnement.
