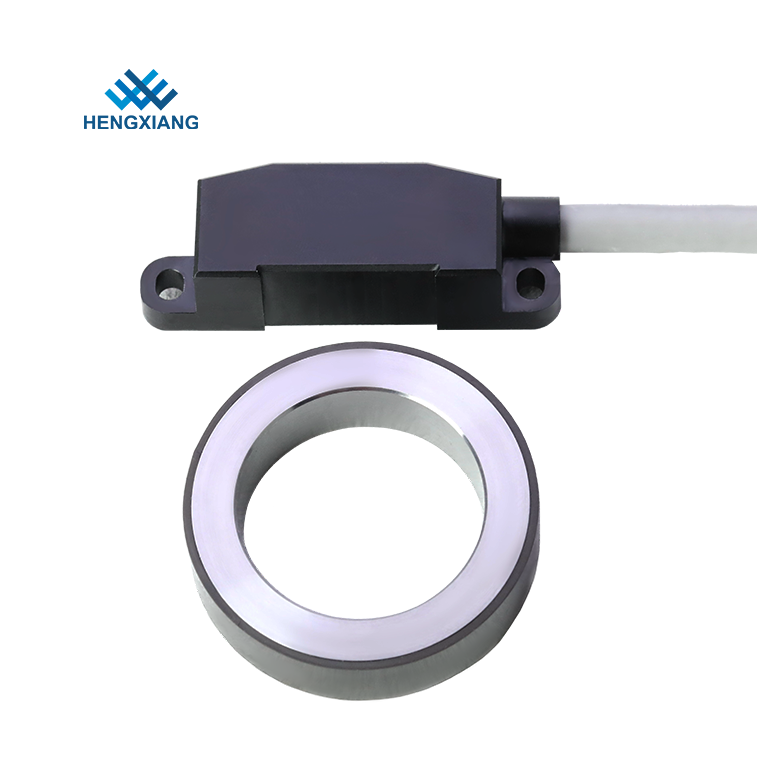

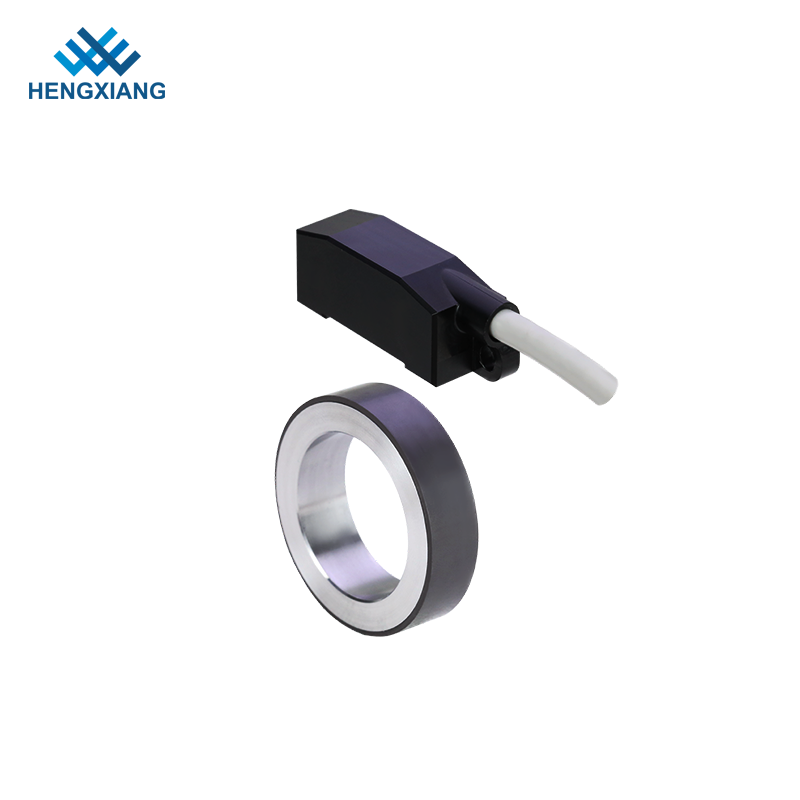

WSN49 Encodeur magnétique sans axe sans axe sans axe sans axe

Caractéristiques clés du codeur magnétique incrémentiel Hengxiang WSN49:

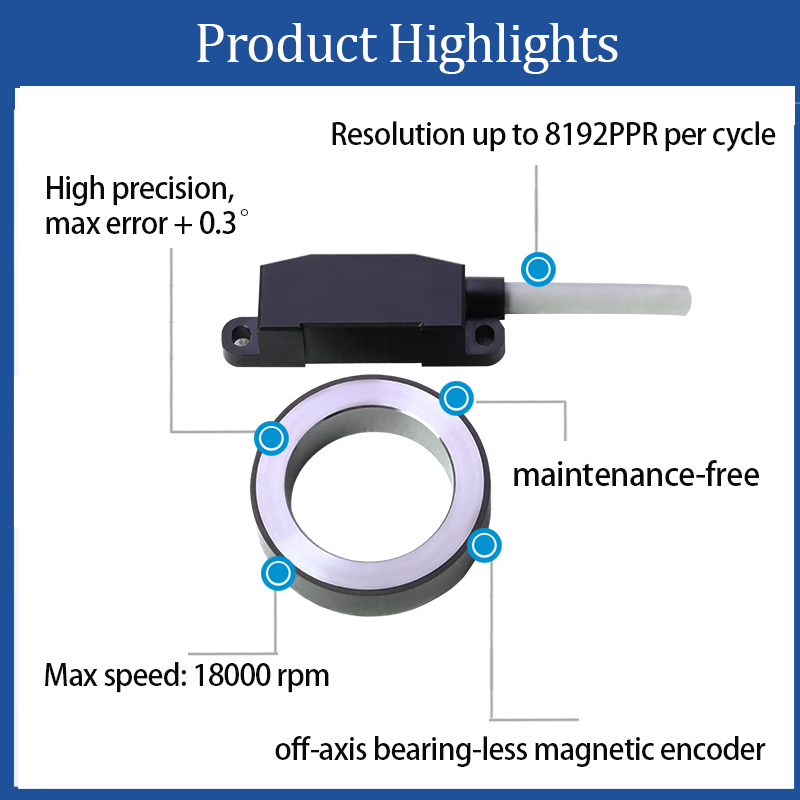

1. Conception d'arbre creux sans roulement

• Sans entretien: aucune usure mécanique due à la détection magnétique sans contact.

• Installation facile: configuration rapide et économique avec rotor magnétique inclus.




2. Haute précision et résolution

• Précision: ± 0,3 ° Erreur maximale.

• Résolution: jusqu'à 8192 impulsions par révolution (PPR) pour le contrôle du mouvement fin.




3. Performances robustes

• Opération à grande vitesse: prend en charge jusqu'à 18 000 tr / min.

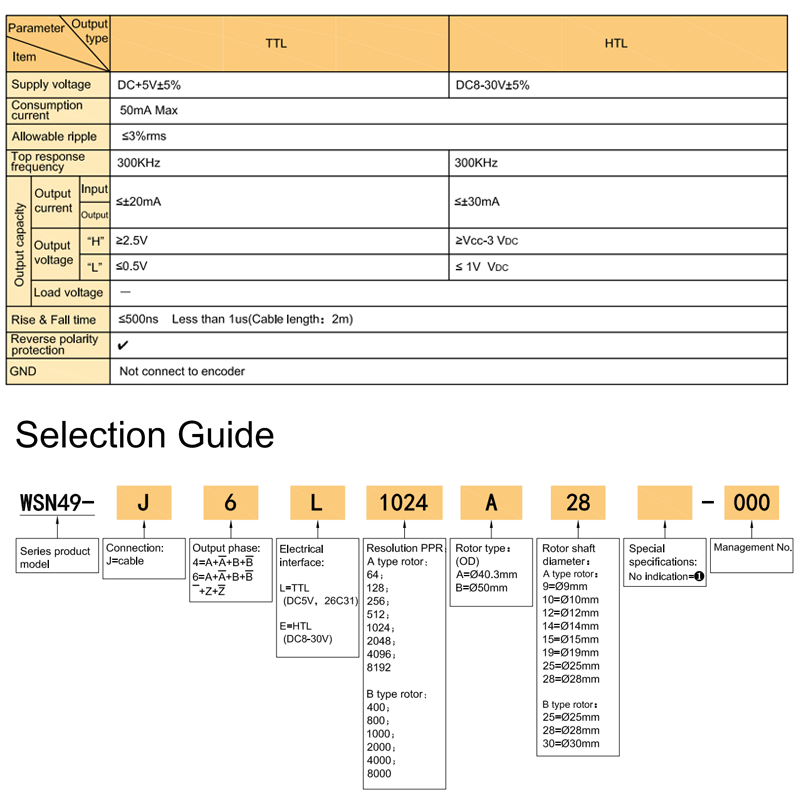

• Options de sortie à double: TTL (DC5V) ou HTL (DC8-30V) pour la compatibilité avec divers systèmes.

• Réponse du signal rapide: Temps de montée / baisse ≤ 500 ns (TTL) et ≤1 µs (HTL).




4. Durabilité et résistance environnementale

• Protection IP67: résiste à la poussière, à l'eau et aux environnements industriels durs.

• Choc et résistant à la pollution: idéal pour exiger des applications comme les textiles et les machines CNC.




5. Fiabilité électrique

• Protection de polarité inversée: empêche les dommages du câblage incorrect.

• Sorties stables: TTL (≥2,5 V 'H ') et HTL (≥ VOC-3V 'H ') avec des signaux différentiels résistants au bruit.




6. Configuration flexible

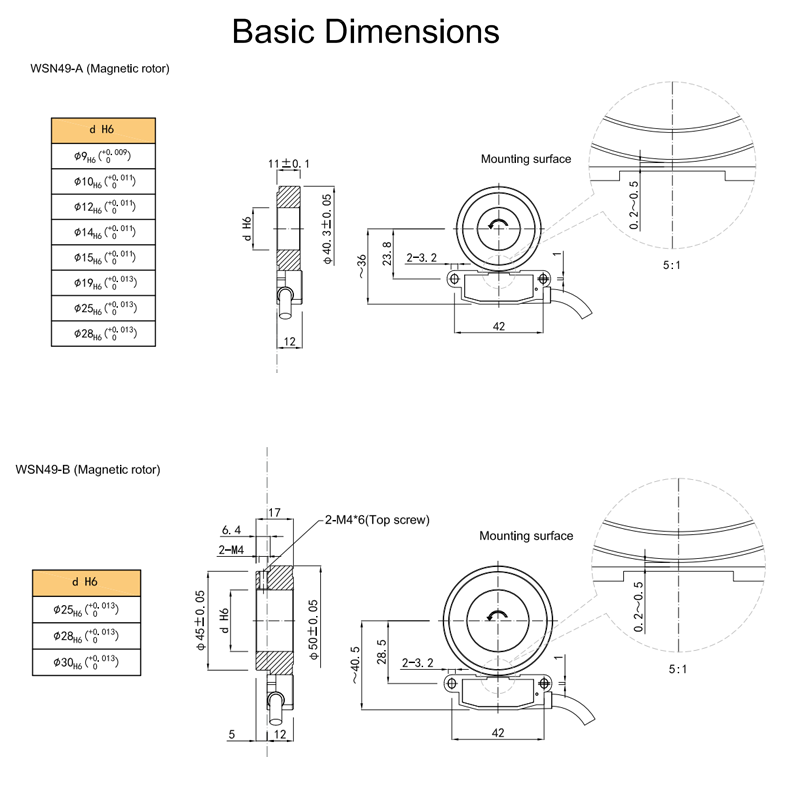

• Rotors personnalisables: plusieurs diamètres (9 mm - 28 mm) et résolutions (64–8192 PPR).

• Options de câble: longueur standard de 1 m, extensible jusqu'à 100 m.




7. Larges applications

• Convient aux moteurs, aux ascenseurs, à l'emballage et à l'automatisation où l'espace et la durabilité sont essentiels.




8. Sécurité et conformité

• Guide de câblage blindé: recommande des câbles à paires torsadées et une mise à la terre appropriée pour la réduction de l'EMI.




Idéal pour: l'automatisation industrielle dans des conditions difficiles nécessitant une précision à grande vitesse et sans entretien.

Remarque: le rotor et le capteur sont des paires appariées; Les remplacements doivent être jumelés.
