Codeur rotatif optique absolu MPN55 SSI, capteur 32 bits, 14/15/19/20/24mm, trou traversant

Partager sur:

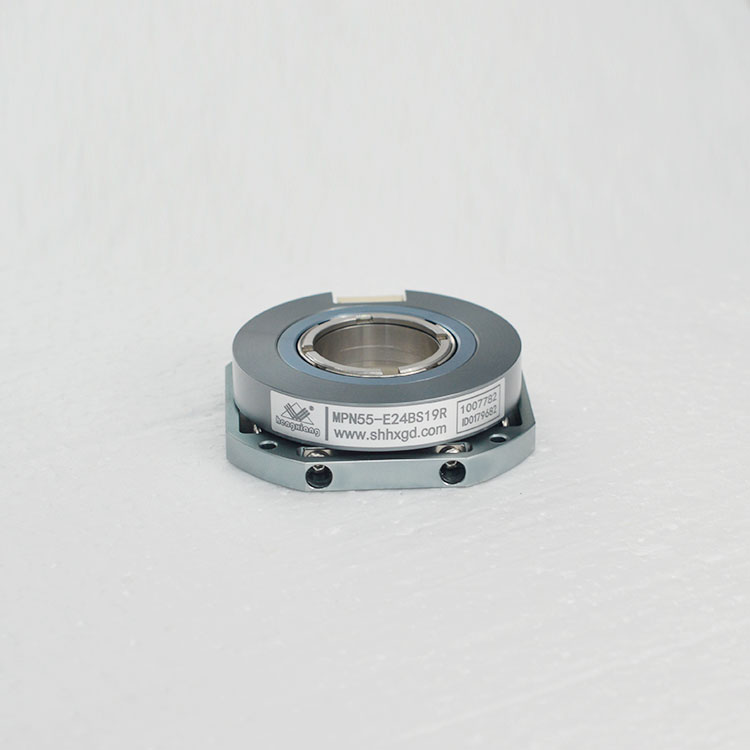

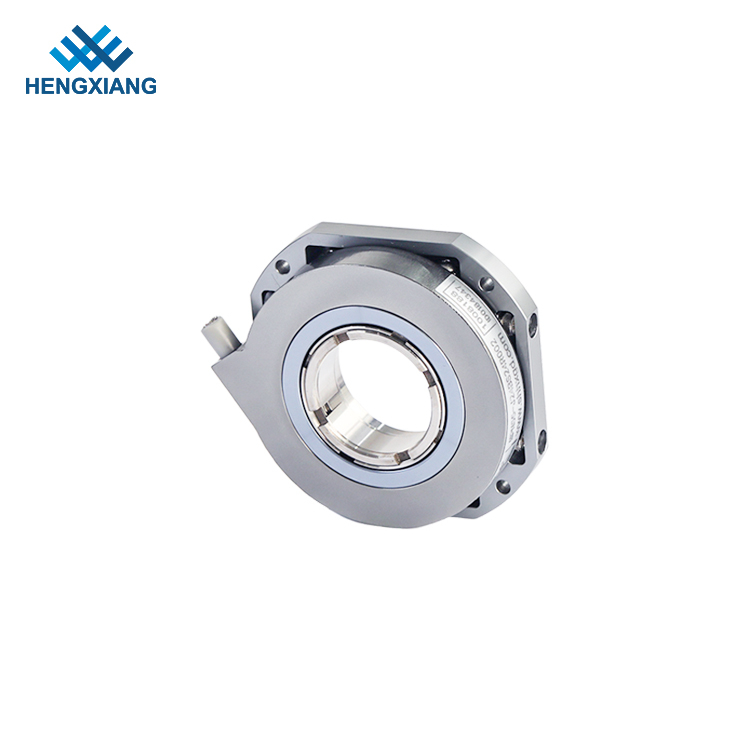

Codeur rotatif optique absolu MPN55 SSI, capteur 32 bits, 14/15/19/20/24mm, trou traversant

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement-T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. Acceptable ODM et OEM Certification : ISO9001&CE&21 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse

Télécharger:
MPN55-E-01100022 Ver.7.0.pdf
Type d'arbre:
Arbre creux
Diamètre extérieur:
58mm
Épaisseur:
15mm
Diamètre de l'arbre:
14/15/19/20/24mm
Résolution:
17-24 bits
Type d'encodeur:
Monotour absolu, Absolu-Multi-tours
Degré de protection:
Aucun
Interface:
Biss-C, SSI, RS485
Avec UVW:
Non

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

codeur absolu codeur absolu monotour

Description du produit

PARAMÈTRES DU PRODUIT

Plus

thèmes	Paramètres de base
Marque	Hengxiang
Type d'encodeur	Codeur absolu
Diamètre extérieur	55 mm (bride de montage φ65 mm)
Épaisseur	15mm
Type d'arbre creux	À travers le trou
Diamètre de l'arbre creux	14 mm ;15 mm ;19 mm ;20 mm ;24mm
Résolution	tour unique : 17 bits, 19 bits, 20 bits, 22 bits, 24 bits, 32 bits maximum
	multi-tours : 1716=17+16Bit, 1916=19+16Bit,
	2016 = 20 + 16 bits, 2216 = 22 + 16 bits, 2416 = 24 + 16 bits
Interface	E=Prise radiale SM08B-GHS-TB ；J=Câble radial
Communication	B = BISS-C ;S=SSI
Connexion électrique	R=RS-485
Mode de sortie	M = multi-tours (gris et binaire)
Mode de sortie	S = monotour (gris et binaire)
Principe de numérisation	Code des grilles réfléchissantes
Précision	±80'
Vitesse de réponse	Action normale : 6000min-1
Bruit du signal de position RMS	±2 à 18 bits/r
Fréquence d'horloge de communication	≤10 MHz (BISS) ou ≤ 5 MHz (SSI)
Heure de départ	valeur typique : 13 ms
Période d'échantillonnage de position absolue	≤75 ns
Vitesse autorisée	≤32 200 tr/min (limité par une limite de vitesse mécanique)
Câble	Câble différentiel à paire torsadée
Longueur de câble	200mm-10000mm
Connexion mécanique	Avec roulement et arbre de verrouillage encerclé
Couple de démarrage	moins de 9,8×10-3 Nm
Moment d'inertie	moins de 6,5×10-6 kg.m2
Charge sur l'arbre	Radiale 20N ;Axiale 10N
Vitesse de rotation	≤6000rpm
Matériau de la coque	Aluminium
Température ambiante	Fonctionnement : -20~+95℃ ;Stockage : -25~+95℃
Humidité ambiante	Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation)
Vibration	Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h pour les directions X, Y, Z individuellement
Choc	980 m/s2 11 ms, trois fois pour les directions X, Y, Z individuellement
protection	IP50
Poids net	Environ 100g

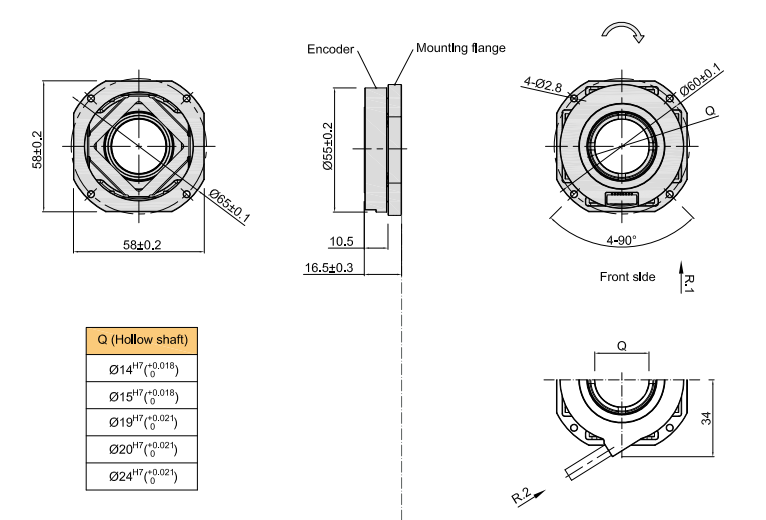

Dimensions de base

Plus

Produit-HENGXIANG-MPN55 SSI codeur rotatif optique absolu capteur de codeur rotatif optique 32 bits 141

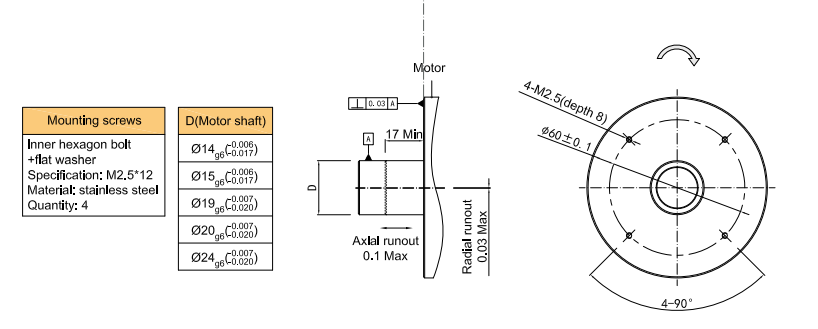

Exigence d'assemblage

Plus

Product-MPN55 SSI codeur rotatif optique absolu capteur de codeur rotatif optique 32 bits 1415192024mm -1

À propos du codeur absolu de base

L'avantage des codeurs rotatifs absolus est qu'ils fournissent des valeurs de position uniques dès leur mise sous tension en scannant la position d'un élément codé. Les codeurs absolus ont un disque codeur qui comporte des marques ou des fentes sur un arbre de transmission de puissance et un capteur fixe. .Le disque enregistre un code unique pour chaque position de l'arbre.Chaque position correspond à un code unique, et même les mouvements qui se produisent alors qu'il n'y a pas d'alimentation sont enregistrés dans des valeurs de position précises une fois l'encodeur rallumé. Selon de nombreuses applications d'encodeurs, il est nécessaire de mesurer la précision. du mouvement d'un arbre rotatif et de connaître sa position de rotation, sa vitesse, voire son accélération.Pour ce faire, une pièce électrique appelée arbre ou encodeur rotatif est utilisée pour l'ensemble moteur/arbre.

À propos du codeur absolu de base

À propos de notre équipe d'ingénieurs

Notre équipe d'ingénieurs de conception et de développement est l'équipe la plus professionnelle et la plus fiable en Chine.avec plus de 20 ans d'ingénieur expérimenté spécialisé dans ce domaine. Rencontrez quelques-uns de notre équipe d'experts dévoués et contactez-nous pour en savoir plus sur notre gamme de services. Notre équipe d'ingénierie sait que les défis de fabrication d'aujourd'hui sont extrêmes, nous avons donc conçu et construit des capteurs pour répondre et dépasser ces exigences, quelle que soit l'application ou l'environnement. Notre équipe d'ingénieurs disciplinés qui a plus de 20 ans d'expérience dans la conception et le développement nous permet d'être en avance sur nos concurrents en termes de temps de cycle de développement de produits sans compromettre la qualité.notre usine s'engage à fournir des produits d'encodeurs de qualité à nos clients via nos services OEM/ODM.

À propos de notre équipe d'ingénieurs

Avantage de l'usine d'encodeurs HENGXIANG

Rapide prestations de service à sauvegarder ton Temps ! Une pièce est OK.Petit commande est aussi accueillir! Professionnel recommande à chaque Client ! Notre société est un fabricant d'encodeurs depuis plus de 19 ans ! Concurrentiel prix fait du toi jamais sur payer!En ligne Paiement tel que T/T, western union, carte de crédit et Paypal !Excellent technique et ventes équipe, en attendant pour ton enquête ! Élevé qualité à assurer notre long terme coopération!

Avantage de l'usine d'encodeurs HENGXIANG
