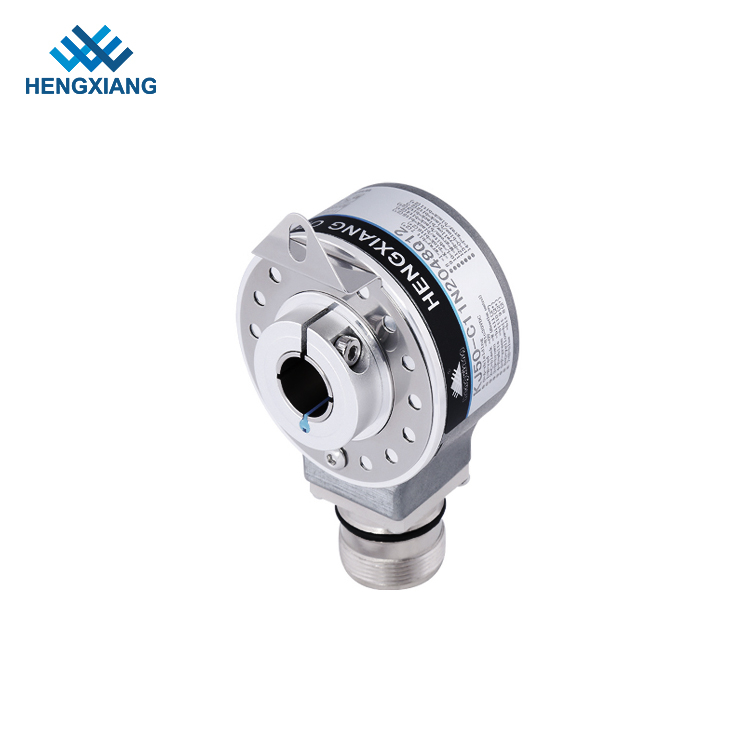

Codeur à arbre creux KJ50, trou borgne, codeur à tour unique de 15mm, codeur rotatif absolu, collecteur ouvert NPN, sortie de code gris, codeur à faible coût

Partager sur:

Codeur à arbre creux KJ50, trou borgne, codeur à tour unique de 15mm, codeur rotatif absolu, collecteur ouvert NPN, sortie de code gris, codeur à faible coût

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement : T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. ODM et OEM : acceptables Certification : ISO9001&CE&25 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse Expédition: FedEx/UPS/DHL/autre ligne express

Télécharger:
KJ50-E-01100134 Ver.4.0.pdf
Diamètre extérieur:
Veuillez sélectionner
Épaisseur:
Veuillez sélectionner
Diamètre de l'arbre:
Veuillez sélectionner
Résolution:
Veuillez sélectionner

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

codeur absolu codeur absolu monotour

Description du produit

PARAMÈTRES DU PRODUIT

Articles	Paramètres de base
Marque	HENGXIANG
Type d'encodeur	Codeur incrémental
Diamètre extérieur	50mm
Épaisseur	30mm
Dimensions d'installation	R27,5 mm, R30 mm, R34,5 mm
Type d'arbre creux	Trou borgne ;à travers le trou
Diamètre de l'arbre creux	8 mm, 10 mm, 12 mm ;14 mm ;15mm
Résolution	5 bits (32 pages) ;6 bits (64 pages par minute) ;7 bits (128 pages par minute) ;8 bits (180 pages par minute) ;8 bits (256 pages par minute); 9 bits (360 pages par minute);9 bits (512 ppr); 10 bits (720 ppr); 10 bits (1024 ppr) 11 bits (2048 ppr); 12 bits (4096)


Phase de sortie	Phases A, B, Z A-B-Z-
Tension d'alimentation	DC5V ;DC8-30V
Type de point de vente	Câble sortant du côté
	Câble sortant par l'arrière
Mode de sortie	NPN/PNP (sortie collecteur ouvert)





Température ambiante	Température de fonctionnement : -20~+85°
	Température de stockage : -25~+90°
Humanité environnementale	Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation)
Coquille	Aluminium moulé sous pression
Courant de consommation	100 mA maximum
Charge sur l'arbre	Radiale : 40N ;Axiale : 30N
REV supérieur	4000 tr/min ;IP65≤3000 tr/min
Force d'isolation	AC500V 60s
La resistance d'isolement	10 MΩ
Précision	degré=360/résolution*4
Fréquence de réponse supérieure	100 kHz maximum
Matériau de la coque	Dia fonte d'aluminium
Durée de vie des roulements	1,5x109 tours à charge nominale (100 000 heures à 2 500 tr/min)
GND	ne pas se connecter à l'encodeur
Matériau de l'arbre	Acier inoxydable
Vibration (endurer)	Amplitude 0,75 mm, 5-55 Hz, 2 heures pour la direction X/Y/Z individuellement
Choquer (endurer)	49 m/s2,11 ms trois fois pour les directions X, Y, Z individuellement
Degré de protection	IP50 ;IP65
Longueur de câble	1000mm
Couple de démarrage	Moins de 9,8X10-3 Nm
Moment d'intertie	Moins de 6,5x 10-6kg.m2
emballer	Boîte en carton
Poids net	Environ 310g (avec emballage)
Attestation	CE

Dimensions de base

Product-HENGXIANG-KJ50 encodeur à arbre creux trou borgne 15mm encodeur à tour unique enco rotatif absolu

Codeur à arbre creux product-KJ50, trou borgne, codeur à tour unique de 15mm, codeur rotatif absolu NPN op-1

Exigence d'assemblage

Plus

Présentation de l'usine d'encodeurs HENGXIANG

Shanghai Hengxiang Optical Electronics Co., Ltd, située à Shanghai, une ville internationale de Chine, créée en 2001, est une société de fabrication professionnelle de haute technologie, qui assure la recherche et la fabrication, une entité intégrant la conception optique, mécanique et électronique.Nous avons maintenant terminé le pipeline primaire de la fabrication des codeurs. Après de nombreuses années de développement, les codeurs rotatifs comptent désormais 10 séries et plus de 100 types, tous deux largement vendus dans le monde entier.Nos encodeurs rotatifs sont largement utilisés dans le domaine de l'automatisation, tels que les équipements de bureau, les équipements de conservation de l'eau, les équipements électriques, les machines textiles, les machines de menuiserie, les machines d'injection, les dispositifs médicaux, les machines CNC, les machines métallurgiques, les machines d'impression, les machines d'essai, les ascenseurs, les servos. moteur, machine d'emballage, etc. et a gagné la confiance et la grande réputation des clients
