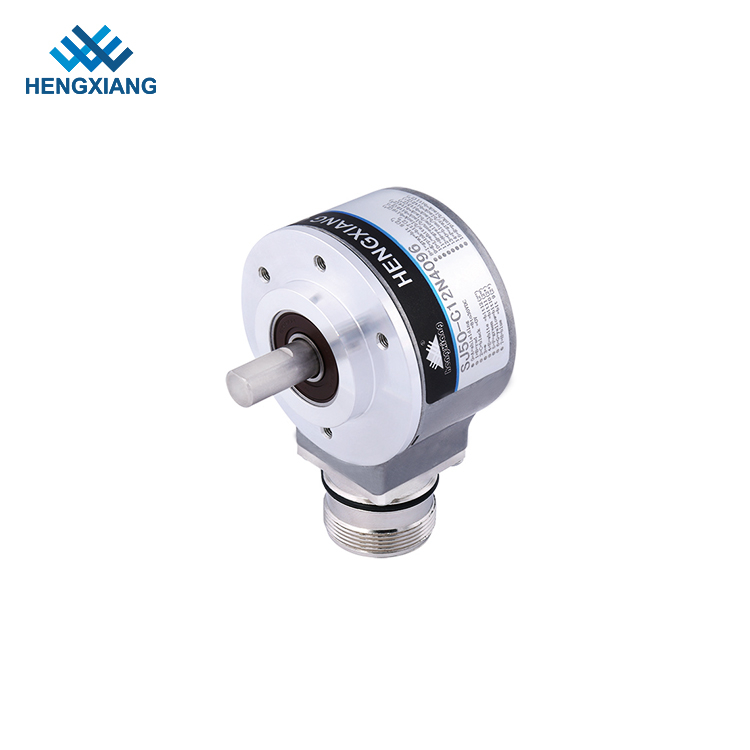

SJ50 codeur absolu optique diamètre externe 51mm arbre solide 8mm 4096 pas par tour encodeur de position absolue

Partager sur:

SJ50 codeur absolu optique diamètre externe 51mm arbre solide 8mm 4096 pas par tour encodeur de position absolue

Marque: HENGXIANG Prix d'usine : négociable Capacité d'approvisionnement : 50 000 pièces/pièces par an Conditions de paiement : T/T, espèces, Western Union, Paypal, carte de crédit Quantité minimum de commande : 1 pièce. ODM et OEM : acceptables Certification : ISO9001&CE&25 ARTICLES DE BREVETS D'IVENTION Date de livraison : 3 à 5 jours ouvrables pour la commande d'échantillon, 7 à 10 jours pour la commande de masse Expédition: FedEx/UPS/DHL/autre ligne express

Télécharger:
SJ50-E-01100132 Ver. 4.0.pdf
Diamètre extérieur:
Veuillez sélectionner
Épaisseur:
Veuillez sélectionner
Diamètre de l'arbre:
Veuillez sélectionner
Résolution:
Veuillez sélectionner

SKU:
État de disponibilité:

Quantité:



Enquête ajouter au panier

fabricants de codeurs absolus codeur absolu rotatif

Description du produit

PARAMÈTRES DU PRODUIT

Articles	Paramètres de base
Marque	HENGXIANG
Type d'encodeur	Codeur absolu
Diamètre extérieur	51mm
Épaisseur	29mm
Dimensions d'installation	40mm de diamètre
Longueur de l'arbre	16mm
Diamètre de l'arbre plein	Forme D de 8 mm
Bit(étapes)	5 bits (32 pages) ;6 bits (64 pages par minute) ;7 bits (128 pages par minute) ;8 bits (180 pages par minute) ;8 bits (256 pages par minute); 9 bits (360 pages par minute);9 bits (512 ppr); 10 bits (720 ppr); 10 bits (1024 ppr); 11 bits (2048 ppr); 12 bits (4096)
Tension d'alimentation	DC5V ;DC8-30V
Type de point de vente	Câble radial
	Douille radiale
	Câble radial avec fiche
Sens de comptage	Dans le sens inverse des aiguilles d'une montre
	Direction de contrôle extérieure
	Dans le sens des aiguilles d'une montre
Interface	NPN faible niveau efficace
	NPN efficace de haut niveau
	PNP efficace de haut niveau
	PNP faible niveau efficace
Degré de protection	IP50 ; IP65
Longueur de câble	1M (la longueur du câble pourrait être ajoutée de manière appropriée en
Longueur de câble	Exiger, mais il faut un paiement individuel)
Courant de consommation	100 mA MAXIMUM
Fréquence de réponse la plus élevée	100 kHz
Ondulation admissible	≤3%rms
Tension de charge	≤DC30V
Code de sortie	code gris
Précision	360/(résolution x 4)
Force d'isolation	AC500V 60s
La resistance d'isolement	10 MΩ
GND	Ne pas se connecter à l'encodeur
Couple de démarrage	Moins de 5x 10-3N.m
Moment d'intertie	Moins de 3x 10-6kg.m2
Charge sur l'arbre	Radiale 50N ;Axiale 30N
REV supérieur	4000 tr/min ;IP65≤3000 tr/min
Durée de vie des roulements	1,5x109 tours à charge nominale (100 000 heures à 2 500 tr/min)
Température ambiante	Fonctionnement : -20 ～ +85°C；stockage : -25 ～ +90°C
Humidité ambiante	Fonctionnement et stockage : 35-85 % HR (sans condensation)
Vibration (endurer)	Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement
Chaussette (endurer)	49 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement
Matériau de l'arbre	Acier inoxydable
Matériau de la coque	Dia fonte d'aluminium
Longueur de câble	1000mm (câble avec blindage)
Attestation	CE
emballer	Boîte en carton
Poids net	Environ 300g (avec emballage)

Dimensions de base

Plus

Product-HENGXIANG-SJ50 codeur absolu optique diamètre externe 51mm arbre solide 8mm 4096 étapes pe

Codeur optique absolu product-SJ50, diamètre externe 51mm, arbre solide 8mm, 4096 pas par tour abs-1

Exigence d'assemblage

Plus

À propos de l'encodeur série SJ50

Sortie parallèle de type absolu (arbre solide) Caractéristique : robuste et durable, code gris de sortie sans erreur de lecture, la direction peut être contrôlée par l'extérieur.Application : contrôle d'automatisation comme moteur, CNC, machine d'emballage, chaîne de montage industrielle, etc.Dimensions extérieures : diamètre extérieur : 51 mm, épaisseur 29 mm, diamètre de l'arbre 8 mm (type D) Résolution : 12 bits (4096 pas par tour) Code de sortie : code Gray Tension d'alimentation : DC5 V ;DC8-30V Protection : IP50;IP65 Longueur du câble : 1000 mm Poids : environ 300 g

À propos de l'encodeur série SJ50

À propos du codeur absolu de base

L'avantage des codeurs rotatifs absolus est qu'ils fournissent des valeurs de position uniques dès leur mise sous tension en scannant la position d'un élément codé. Les codeurs absolus ont un disque codeur qui comporte des marques ou des fentes sur un arbre de transmission de puissance et un capteur fixe. .Le disque enregistre un code unique pour chaque position de l'arbre.Chaque position correspond à un code unique, et même les mouvements qui se produisent alors qu'il n'y a pas d'alimentation sont enregistrés dans des valeurs de position précises une fois l'encodeur rallumé. Selon de nombreuses applications d'encodeurs, il est nécessaire de mesurer la précision. du mouvement d'un arbre rotatif et de connaître sa position de rotation, sa vitesse, voire son accélération.Pour ce faire, une pièce électrique appelée arbre ou encodeur rotatif est utilisée pour l'ensemble moteur/arbre.

À propos du codeur absolu de base
