Codeur absolu unique à arbre solide, monotour et multitours SM58

Introduction au codeur absolu multitours SM58 (arbre plein)

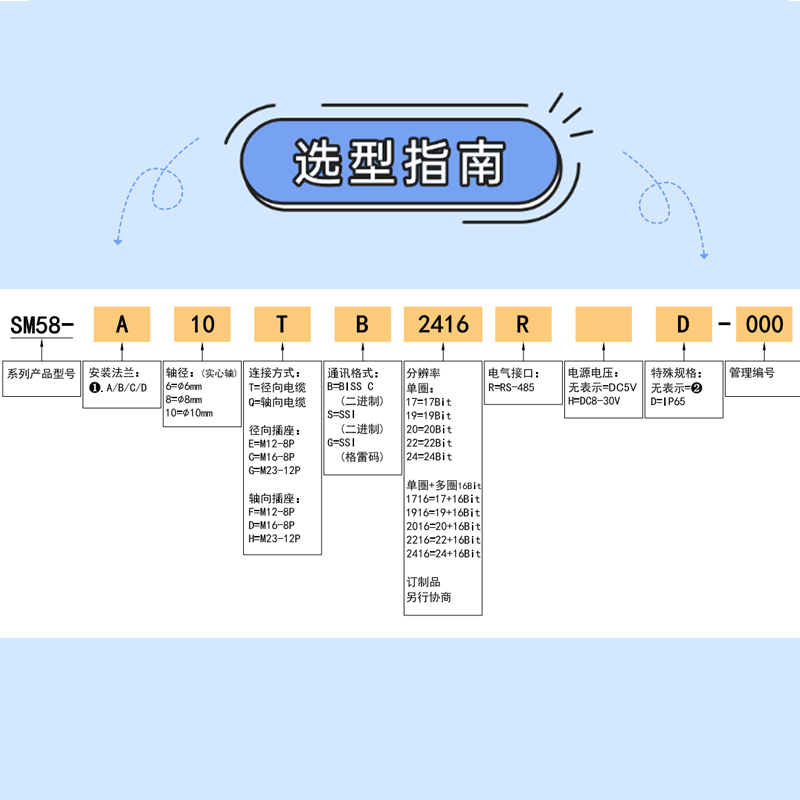

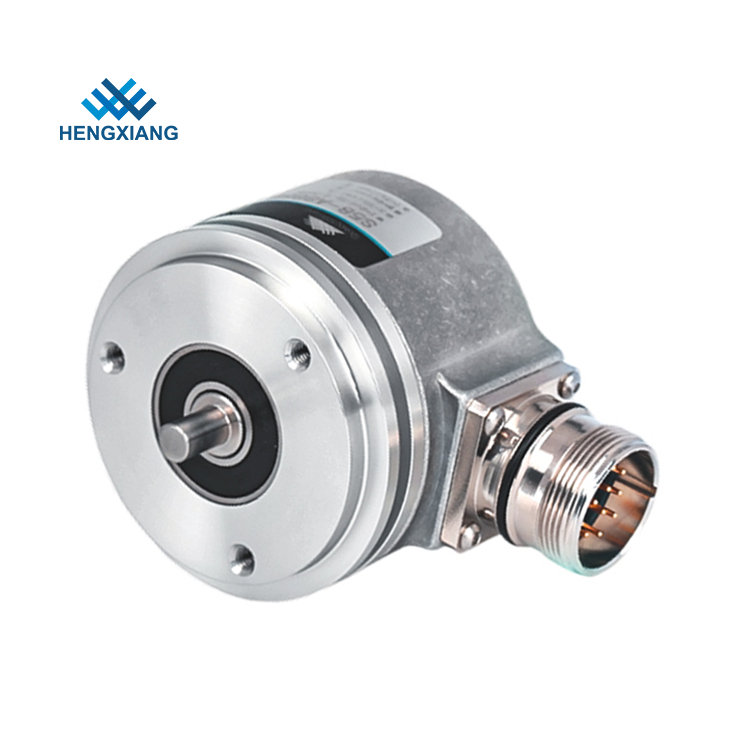

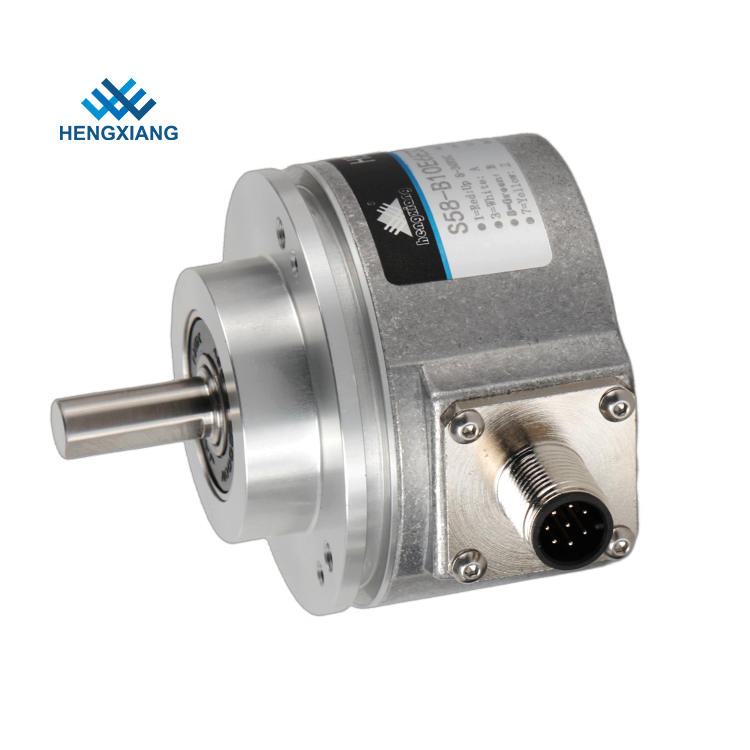

Le SM58 est un codeur absolu multitours doté d'un arbre solide et d'un boîtier robuste, tirant parti de la technologie de réflexion photoélectrique sans contact (code M). Il est conçu pour les scénarios de positionnement de mouvements mécaniques de haute intensité, avec une structure compacte, une sécurité élevée et un indice de protection maximal IP65. Cet encodeur excelle en précision, offrant 24 bits d'informations de position sur un seul tour (extensible jusqu'à 32 bits) et prenant en charge l'enregistrement de données de position multi-tours jusqu'à 24 bits sans panne de courant. Il est largement applicable dans les moteurs, les ascenseurs, les textiles, les emballages, les CNC et d'autres domaines de contrôle d'automatisation.

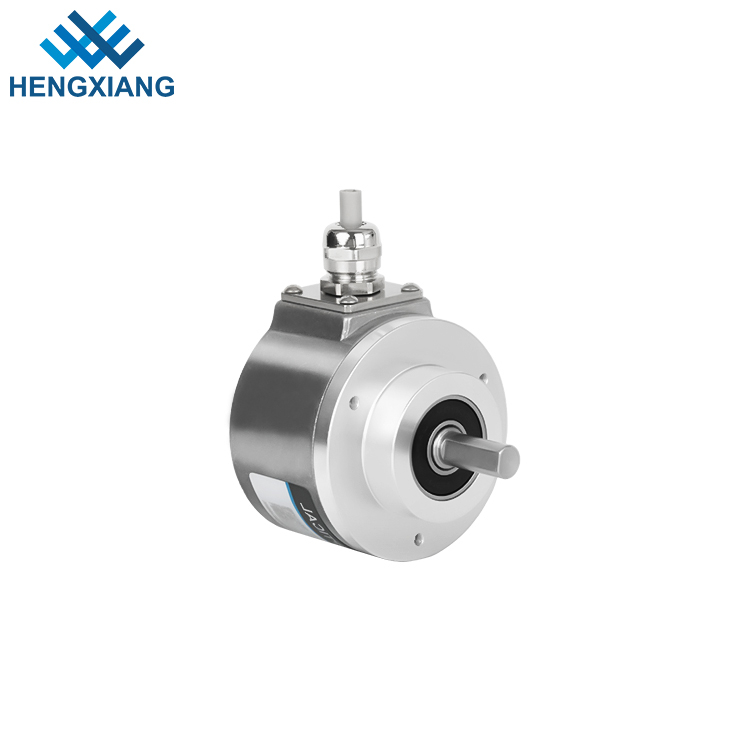

En termes de spécifications physiques, le SM58 a un diamètre externe de 58 mm et une épaisseur allant de 36 mm à 40 mm, avec des diamètres d'arbre disponibles de 6 mm, 8 mm et 10 mm (arbre plein de type D, en acier inoxydable). Quatre options de bride de montage sont proposées : Type A (bride de serrage, collier 36 mm, 3-M3 avec PCD 48 mm), Type B (bride de serrage, collier 56 mm, 4-M4 avec PCD 66 mm), Type C (bride synchro, collier 36 mm, 3-M3 et 3-M4 avec PCD 48 mm) et Type D (bride synchro, collier 50 mm, 3-M4 avec PCD 42 mm). Les méthodes de connexion incluent le câble (longueur standard 1 000 mm, extensible jusqu'à 100 m avec personnalisation marquée comme numéro C+) et la prise (prise mâle M12/M16/M23), et l'encodeur pèse environ 420 g.

Pour des performances et des fonctionnalités, le SM58 prend en charge les interfaces de communication BiSS_C et SSI (compatibles avec RS422, utilisant des câbles différentiels à paires torsadées pour la transmission du signal et de la puissance). Sa fréquence d'horloge de communication atteint jusqu'à 10 MHz pour BiSS et 5 MHz pour SSI, avec une période d'échantillonnage de position absolue de ≤ 75 ns et un taux de mise à jour de position interne en un seul tour de 15 000 kHz. Il offre une précision de ±80', une vitesse de réponse de 6 000 min⁻¹ et une vitesse admissible de ≤6 000 tr/min (limitée par des limites mécaniques). La gigue des données de position est de ±2 à 18 bits/r, garantissant une détection de position stable et fiable.

Les spécifications électriques incluent deux options de tension d'alimentation : DC5V (4,75 V-5,5 V) et DC8-30 V (7,75 V-32 V), avec un courant d'alimentation maximum de 120 mA. Une tension de sauvegarde (3,0 V-4,2 V, typique 3,6 V) est prise en charge, consommant un courant de sauvegarde maximum de 35 μA pour maintenir les données multitours sans alimentation. Les valeurs nominales maximales absolues couvrent une température de stockage de -40°C et une température de jonction de -50°C.

Mécaniquement, le codeur a un couple de démarrage <0,05Nm (IP50) et <0,1Nm (IP65) à +20°C, un moment d'inertie inférieur à 3×10⁻⁶ kg·m² et peut supporter des charges radiales de 60N et des charges axiales de 20N. La coque est en alliage d'aluminium pour plus de durabilité.

Les paramètres environnementaux incluent une plage de températures de fonctionnement et de stockage de -40 °C à +95 °C, une humidité de fonctionnement et de stockage de 35 à 85 % d'humidité relative (sans condensation), une résistance aux vibrations (amplitude 1,52 mm, 5 à 55 Hz, 2 heures par direction X/Y/Z) et une résistance aux chocs (980 m/s², 11 ms, trois fois par direction X/Y/Z), avec des degrés de protection IP50 et IP65.

Les accessoires recommandés incluent les accouplements en croix (série M) et les accouplements à membrane (série W) avec des modèles et des numéros de commande spécifiques, ainsi que des cartons de montage (3 pièces par jeu, modèle 58C66, numéro de commande 03700733, en alliage d'aluminium).

Lorsque vous utilisez le SM58, notez les précautions suivantes : Évitez de fonctionner au-delà des limites de température/humidité, des changements rapides de température, des environnements de gaz corrosifs/inflammables et du contact avec la poussière, le sel, la poudre métallique, l'eau, l'huile ou les médicaments. Évitez les vibrations et les chocs excessifs. Lors de l'installation, évitez toute pression excessive sur les composants électriques, effectuez des évaluations électrostatiques, séparez les câbles du codeur des câbles d'alimentation du moteur, mettez à la terre les fils FG des moteurs/dispositifs mécaniques et assurez une mise à la terre efficace des fils de blindage (non connectés au codeur). Pour le câblage, utilisez la tension d'alimentation spécifiée (en tenant compte de la chute de tension due à la longueur du câble), évitez de l'acheminer avec d'autres lignes électriques dans le même conduit ou dans un faisceau parallèle, utilisez des paires torsadées et n'appliquez pas de force excessive sur les câbles pour éviter tout dommage.
