Arbre creux
70mm
15 mm
25/28 / 30 mm
1024-10000 pages
Encodeur incrémental
IP50
Durée de vie, HTL, NPN, PNP, Pousser tirer, Tension
Non
| Quantité: | |
|---|---|

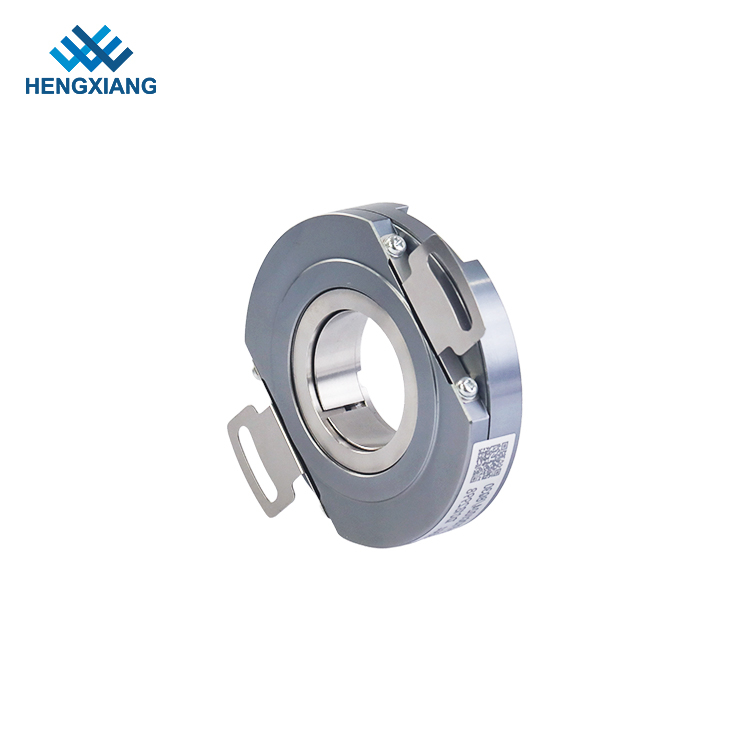

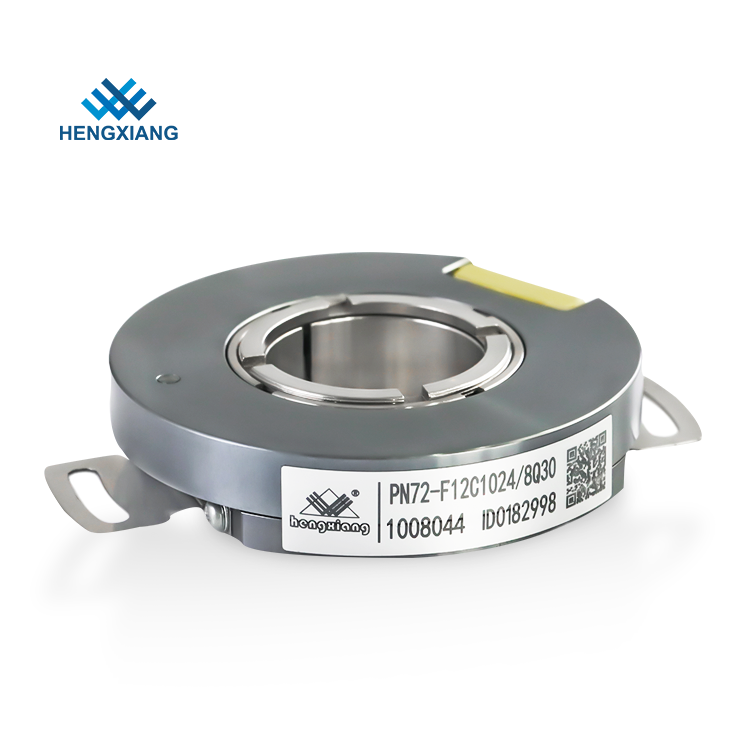

PN72
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Type incrémentiel |
| Diamètre externe | 72 mm |
| Épaisseur | 15 mm |
| Type d'arbre creux | À travers la tige |
| Diamètre de l'arbre creux | 25 mm; 28 mm; 30 mm |

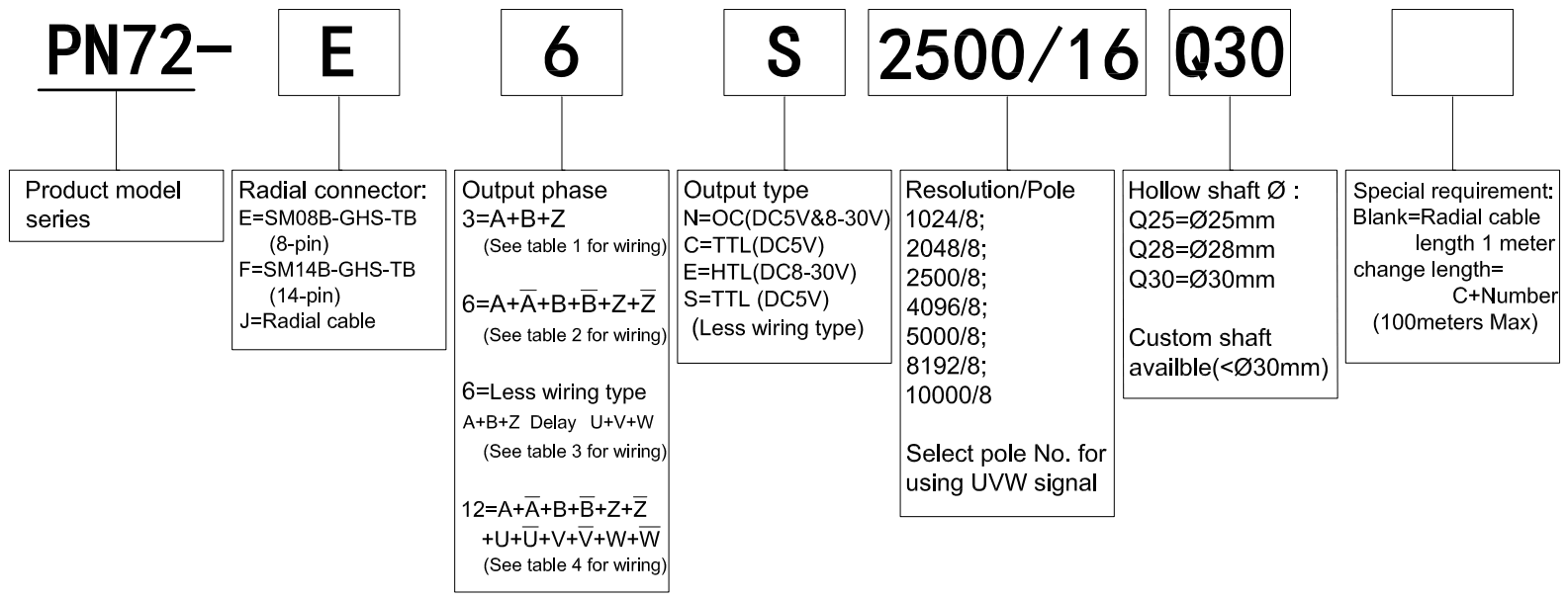

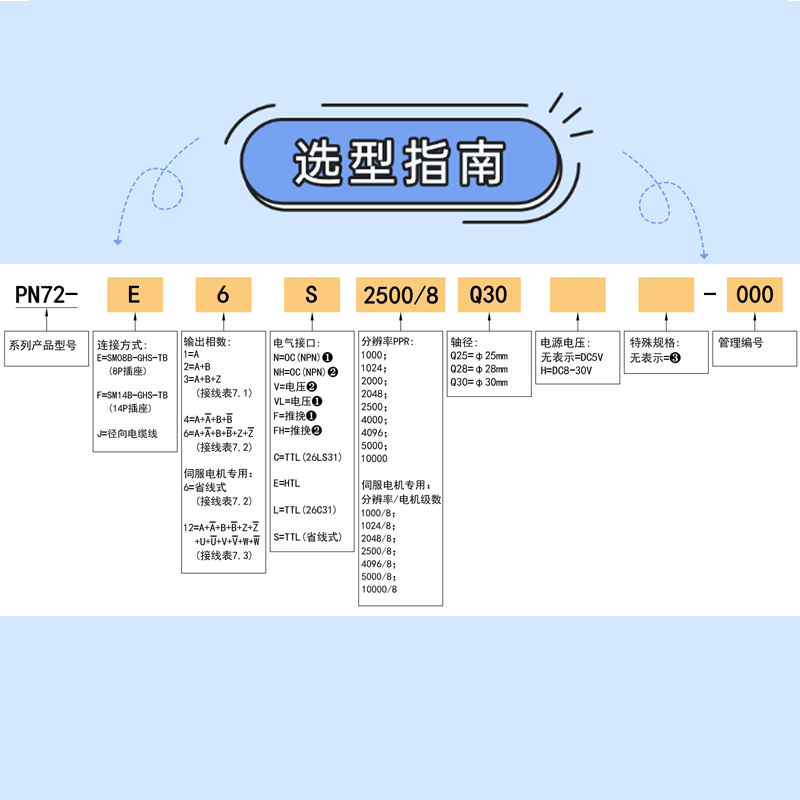

| Résolution | 1024/8; 2048/8; 2500/8; 4096/8; 5000/8; 8192; / 8; 10000/8 |
| Phase de sortie | 3 = a + b + z; 6 = a + a- + b + b- + z + z-; 6 = Moins de câblage Type A + B + Z Delay U + V + W; 12 = a + a- + b + b- + z + z- + u + u- + v + v- + w + w- |
| Tension d'alimentation | Dc5v; DC8-30V |
| Type de sortie | Connecteur radial; Câble radial |
| Mode de sortie | N = OC (dc5v & 8-30v); C = TTL (DC5V) |
| E = HTL (DC8-30V); S = TTL (DC5V) (Type de câblage moins) | |
| Courant de consommation | 120mA max |
| Fréquence de réponse supérieure | 100 kHz; 500 kHz; 800 kHz |
| GND | non connecté à l'encodeur, doit être efficacement connecté à GND |
| Couple de départ | Moins de 60 × 10-3 nm |
| Moment d'inertie | Moins de 80 × 10-6 kg.m2 |
| Température environnementale | Opération: -20 ~ + 95 ℃; Stockage: -25 ~ + 100 ℃ |
| Humidité environnementale | Opération et stockage: 35 ~ 85% HR (non-condensation) |
| Protection | Ip50 |
| Matériel | Alliage en aluminium |
| Certification | CE |
| emballer | Boîte de carton |
| Poids net | Environ 200g |

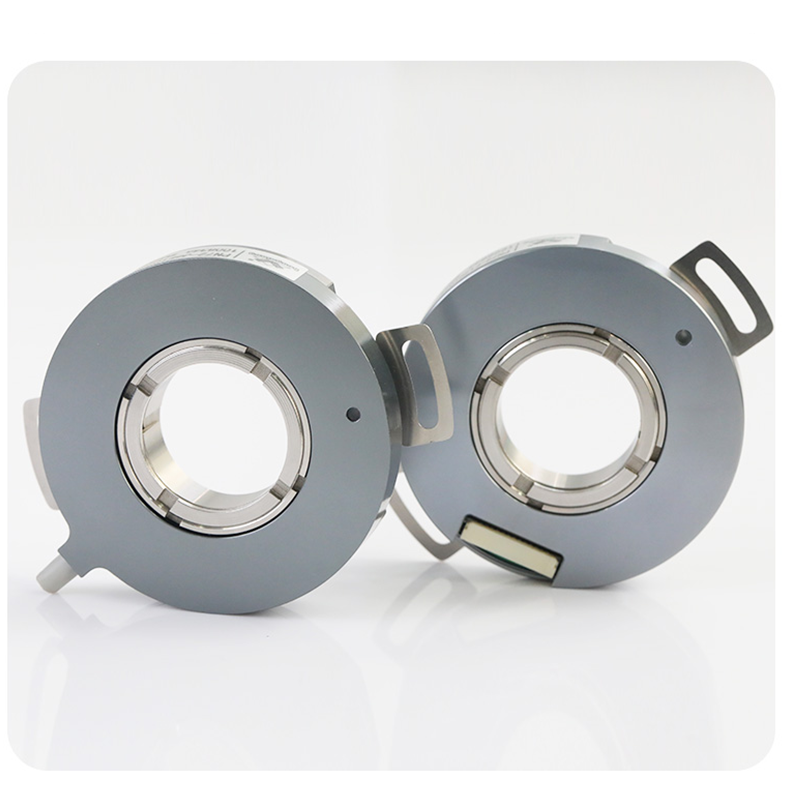

Conception compacte et ultra-mince

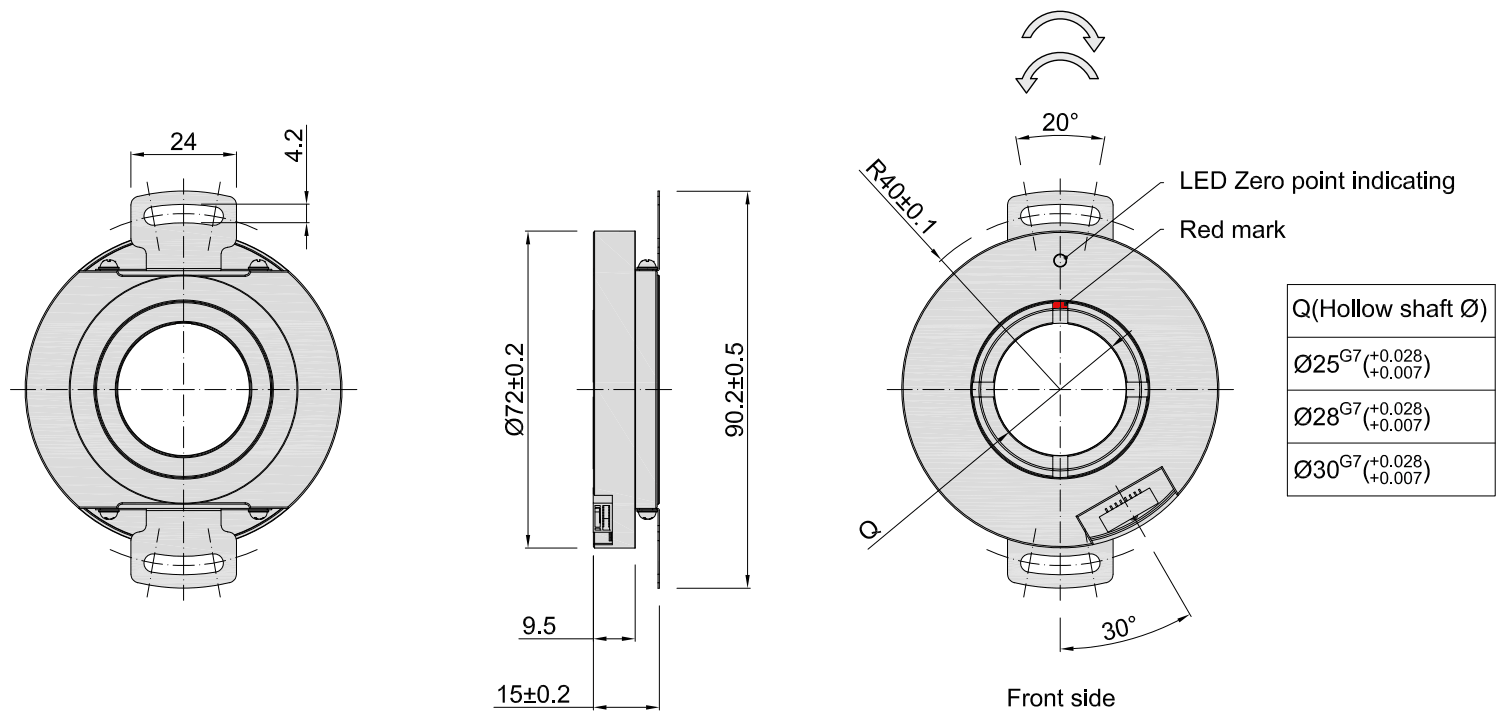

Diamètre externe: Ø72 mm, épaisseur: min 15 mm.
L'arbre creux prend en charge les diamètres jusqu'à Ø30 mm.
Haute précision et résolution
Principe photoélectrique sans contact.
Résolution jusqu'à 10 000 PPR (impulsions par révolution).
Précision du décalage de phase: 90 ° ± 10 ° (basse vitesse), 90 ° ± 20 ° (vitesse élevée).
Protection robuste et durabilité
Protection IP50 contre la poussière et l'humidité limitée.
Conception à double port pour la stabilité.
Vie à des références: 1,5 × 10⁹ révolutions (100 000 heures à 2 500 tr / min).
Installation flexible
Dispositif de verrouillage concentrique à travers.
Montage flexible de la plaque de ressort pour un léger mouvement de l'arbre du moteur axial.
Pobinet radial (8p / 14p) ou câble radial (norme 1,0 m, personnalisable jusqu'à 100m).
Interfaces électriques multiples
Prend en charge OC (NPN), tension, push-pull, TTL, HTL Sorties.
Protection de polarité et de court-circuit inversé.
Compatibilité des applications larges
Idéal pour les servomoteurs, la robotique et le contrôle de l'automatisation.
Fonctionne dans des environnements de -20 ° C à + 85 ° C.
Performance à grande vitesse
Fréquence de réponse maximale: 100–500 kHz (dépend du type de sortie).
Vitesse de balayage: ≤ 5 000 tr / min.
Alignement zéro facile (Modèles Servo)
Indicateur LED pour l'alignement zéro position.
Comprend des signaux U / V / W pour la synchronisation du servomoteur.
Léger et durable
Poids: ~ 200g.
Matériel: base en aluminium moulé.
Conformité et sécurité
Vibration / résistant aux chocs (testé selon les normes industrielles).
Force d'isolation: AC500V pour les années 60.
Idéal pour les systèmes de contrôle de mouvement à haute précision à limite spatiale.
