Arbre creux
58mm
14 mm
14/15 / 19/20 / 24 mm
1024-10000 pages
Encodeur incrémental
Aucun
RS422, Durée de vie, HTL, NPN, PNP, Pousser tirer
Oui
| Quantité: | |
|---|---|

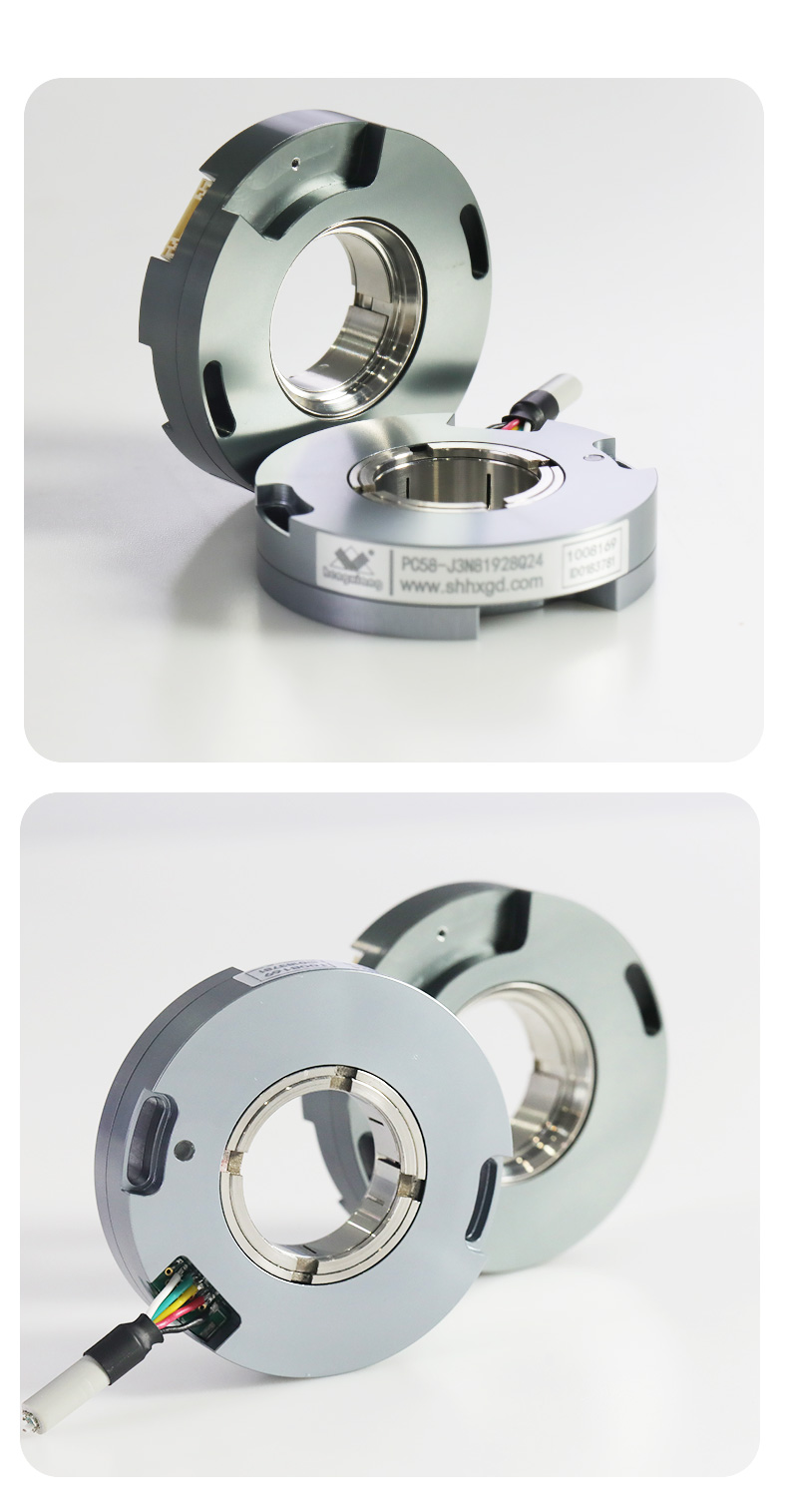

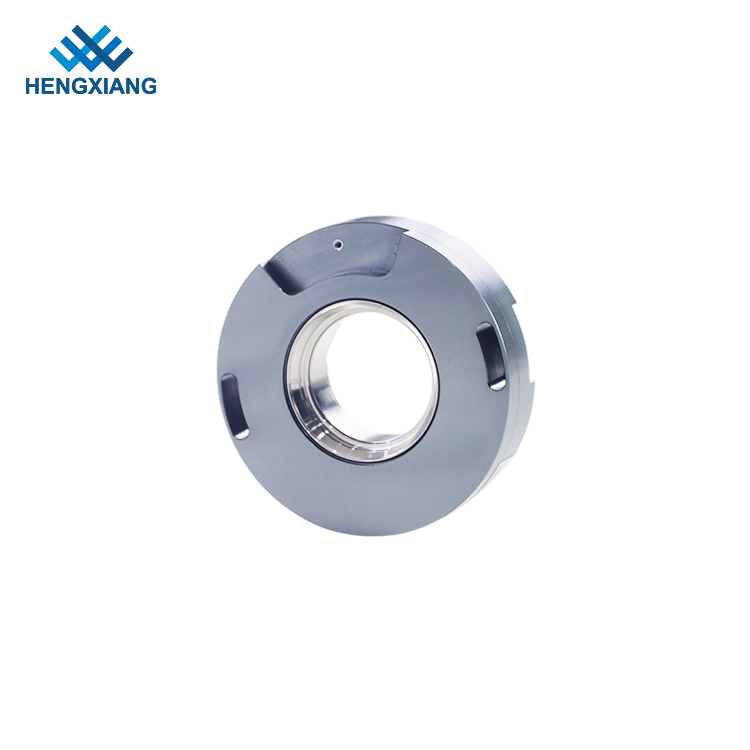

Le codeur optique incrémentiel PC58 (arbre creux) dispose d'une conception de verrouillage concentrique unique de paire, idéale pour les espaces restreints. Avec un diamètre externe de 58 mm, une épaisseur de 14 mm et un arbre à 24 mm, il utilise la technologie photoélectrique sans contact pour la fiabilité. La polarité inverse et la protection de court-circuit assurent la sécurité, tandis que plusieurs interfaces électriques et jusqu'à 5000 résolution PPR répondent à divers besoins. Convient pour les servomoteurs, les robots et l'automatisation, il propose des sockets radiaux (8p / 14p) et des câbles radiaux 1M. La protection IP50 et un poids de 100 g le rendent durable. Fonctionnant à ≤5000 tr / min en -20 ° C à + 85 ° C, il est parfait pour les applications industrielles.
Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur incrémental |
| Diamètre externe | 58 mm |
| Épaisseur | 14 mm |
| Type d'arbre creux | par le trou |
| Diamètre de l'arbre creux | 14 mm; 15 mm; 19 mm; 24 mm; |
| Résolution | 2500/6; 2500/8; 2500/16; 5000/6; 5000/8; 5000/16; 10000/6; 10000/8; 10000/16 |
| Phase de sortie | 6 = A + A- + B + B- + Z + Z-, 6 = Type d'économie de fil A + B + Z LAG + U + V + W, 12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W- |
| Tension d'alimentation | Dc5v; DC8 - 30V |
| Type de sortie | Câble radial |
| Mode de sortie | Conducteur de ligne TTL (DC5V) Type de câblage moins |
| Pilote de ligne TTL (DC5V); Ligne Driver HTL (DC8-30V) | |
| Courant de consommation | 100mA max |
| Fréquence de réponse supérieure | 500 kHz; 800 kHz |
| GND | ne pas se connecter à l'encodeur, doit être efficacement connecté à GND |
| Couple de départ | Moins de 9,8 x 10-3 nm |
| Moment d'inertie | Moins de 6,5 × 10-6 kg.m2 |
| Température environnementale | Fonctionnement: -20 ～ + 95 ℃； Stockage: -25 ～ + 100 ℃ |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Protection | Ip50 |
| Matériel | alliage en aluminium |
| Certification | CE |
| emballer | Boîte de carton |
| Poids net | Environ 100 g (avec package) |
