Arbre creux
38mm
38 mm
5/6/8mm
50-32768pp
Encodeur incrémental
IP65, IP50
Durée de vie, HTL, NPN, PNP, Pousser tirer, Tension
Non
| Quantité: | |
|---|---|

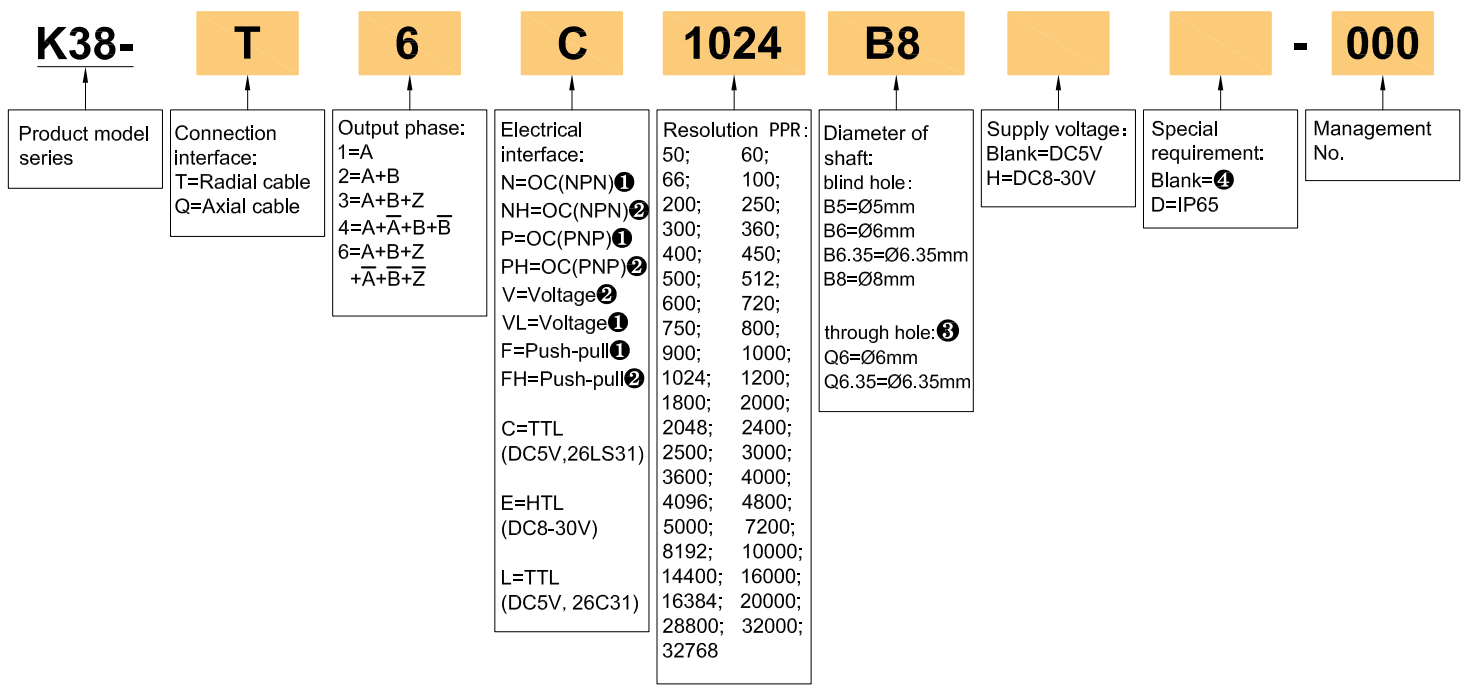

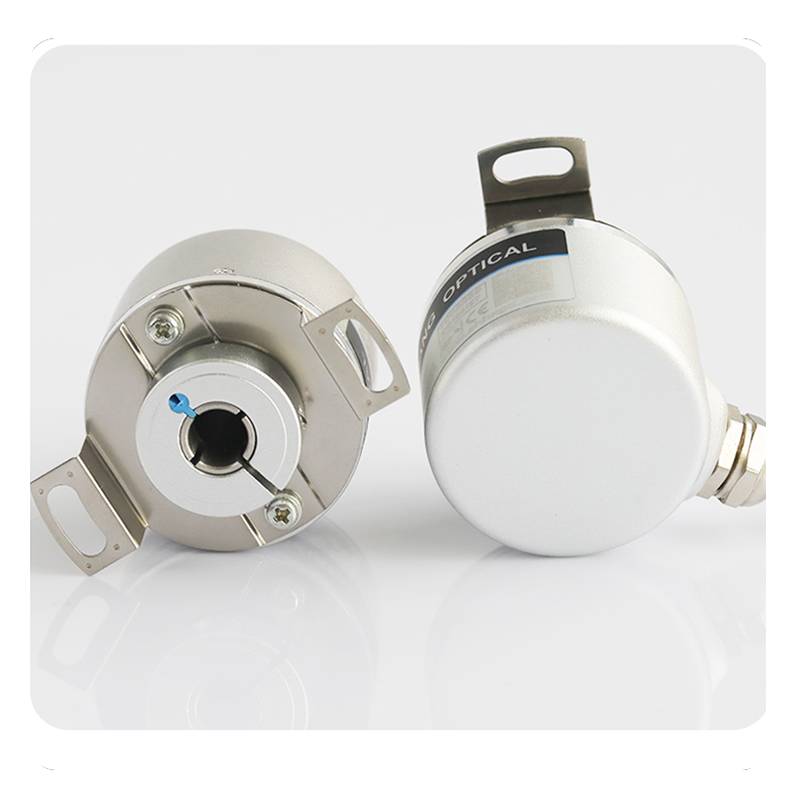

K38
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur incrémental |
| Diamètre externe | 38 mm |
| Épaisseur | 38 mm |

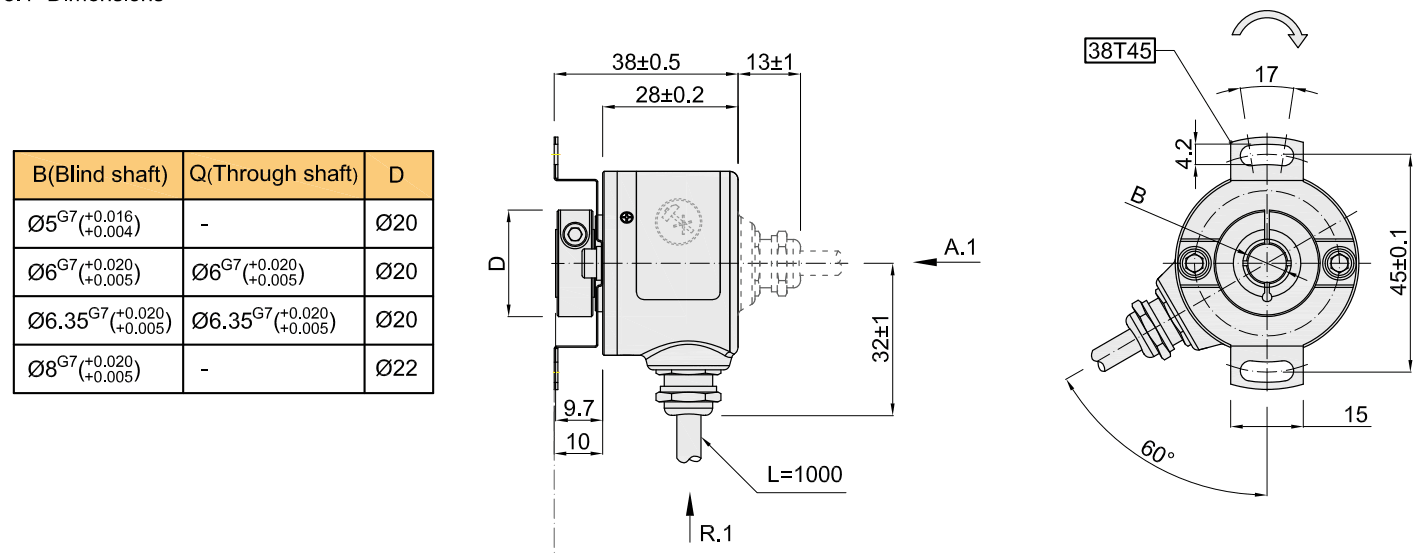

| Dimension d'installation | R23,5 mm (plaque de ressort 38T45) |
| À travers la tige | 6 / 6,35 mm |
| Arbre aveugle | 5/6 / 6,35 / 8 mm |
| Résolution | 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 720; 750; 800; 900; 1000; 1024; 1200; 1800; 2000; 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 7200; 8192; 10000; 14400; 16000; 16384; 20000; 28800; 32000; 32768 |
| Protection de polarité inversée | √ |
| Protection de court-circuit | √ |
| Phase de sortie | Phase A, B, Z a- b- z- |
| Tension d'alimentation | Dc5v; DC8-30V |
| Pnemmouratal | Câble radial |
| Câble axial | |
| Mode de sortie | NPN / PNP (Open Collector Sortie) |
| Sortie de tension | |
| Sortie push-pull | |
| Drive à longue ligne (26LS31) | |
| RS422 compatible | |
| Lecteur de ligne longue (RT7272) | |
| Température environnementale | Température de fonctionnement: -20 ~ + 90 ° (non glaçage) |
| Température de stockage: -25 ~ + 95 ° (non glaçage) | |
| Humanité environnementale | Opération et stockage: 35 ~ 85% RH (non-condensation) |
| Coquille | Aluminium moulé |
| Courant de consommation | 100mA max |
| Charge de tige | Radial: 30n; Axial: 20n |
| Top Rev | 6000 tr / min; ip65≤4000 tr / min |
| Force d'isolation | AC500V 60S |
| Résistance à l'isolation | 10mΩ |
| Rapport de marque à l'espace | 45% à 55% |
| Fréquence de réponse supérieure | 100 kHz max |
| Matériau de coquille | alliage en aluminium |
| Portant la vie | 1,5x109 REVS à la charge nominale (100000hrs à 2500 tr / min) |
| GND | ne pas se connecter à l'encodeur |
| Matériau d'arbre | Acier inoxydable |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour x, y, z direction individuellement |
| Choc (endurer) | 490m / s2,11 ms trois fois pour x, y, z direction individuellement |
| Grade de protection | IP50; IP65 |
| Longueur de câble | 1000 mm |
| couple de départ | Moins de 9,8x10-3 nm |
| Moment intertia | Moins de 6,5x 10-6 kg.m2 |
| emballer | Boîte de carton |
| Poids net | Environ 140g (avec package) |
| Certification | CE |
