Arbre creux
130 mm
39 mm
48/52/55/60/65/70 mm
1024-10000 pages
Encodeur incrémental
IP50
Durée de vie, HTL, Pousser tirer
Non
| Quantité: | |
|---|---|

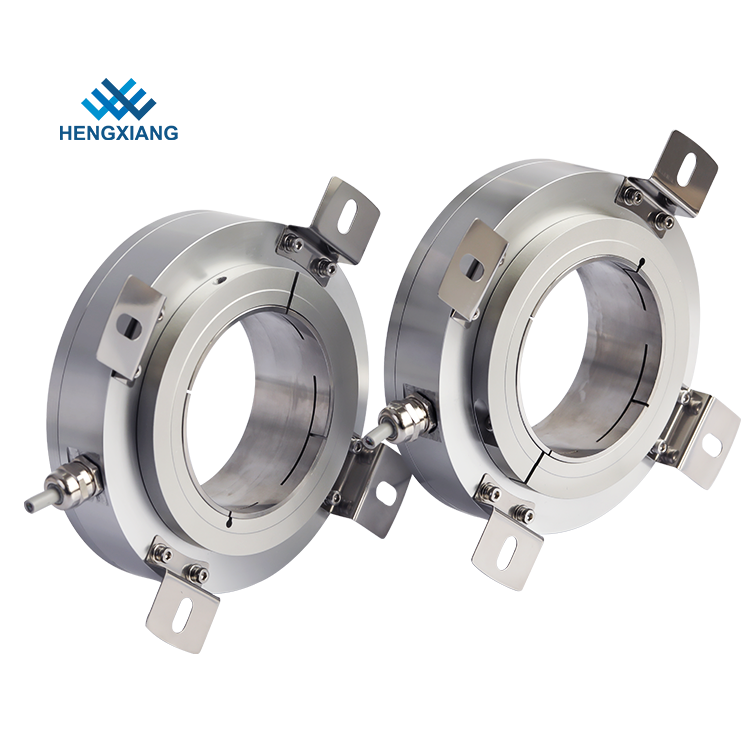

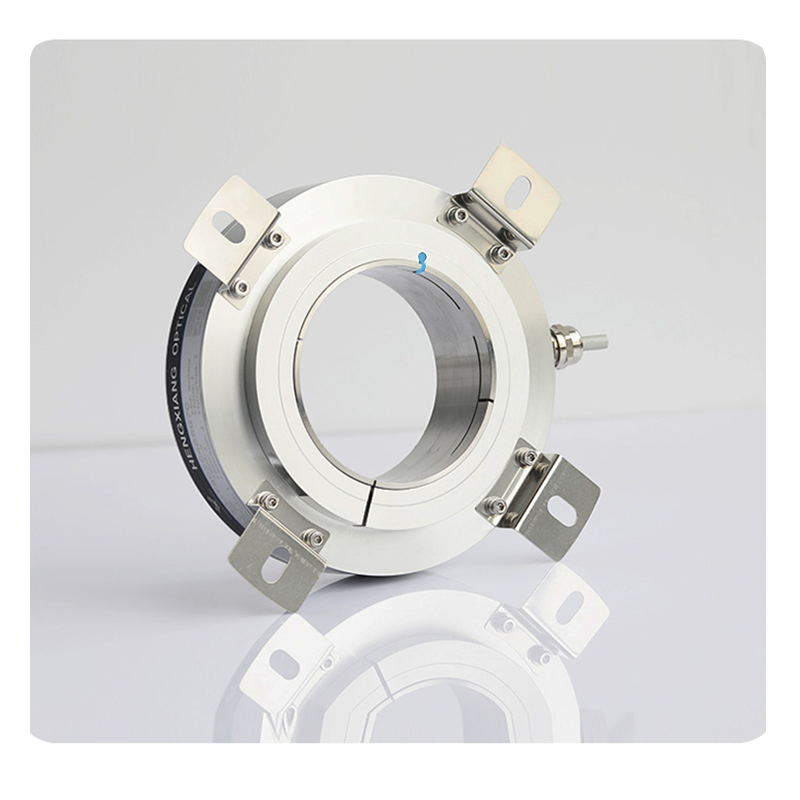

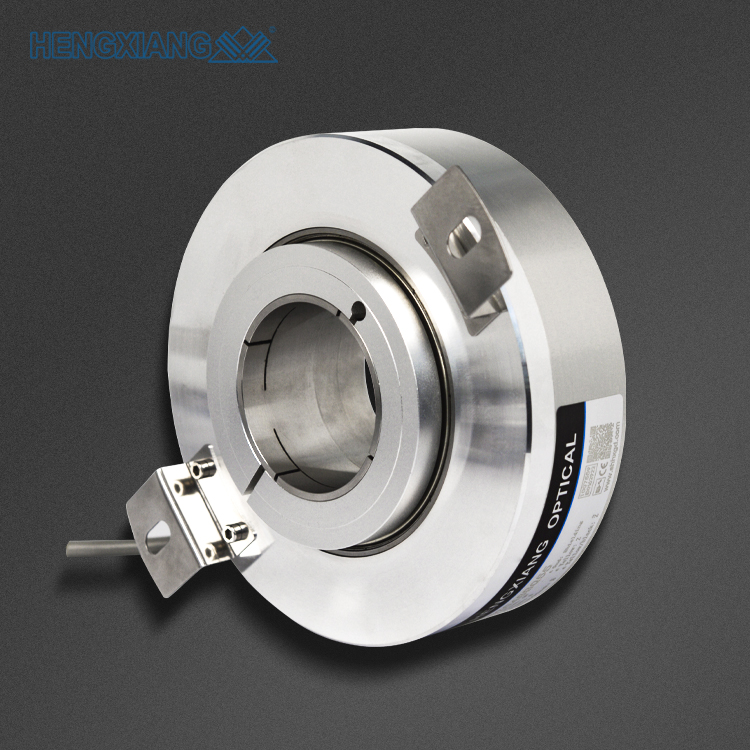

K130 Large à travers l'arbre du trou 48/52/55/60/65/70 Anneau de l'encodeur incrémental Max 14400ppr
Le codeur optique incrémentiel K130 dispose d'une conception de grand diamètre à travers, idéale pour l'automatisation industrielle. Avec un diamètre externe de 130 mm, une épaisseur de 39 mm et un diamètre de l'arbre jusqu'à 70 mm, il utilise des principes photoélectriques sans contact pour des performances fiables. Équipé d'une polarité inverse et d'une protection de court-circuit, il offre plusieurs interfaces électriques et une haute résolution allant jusqu'à 144000 PPR. Convient aux ascenseurs, aux moteurs, aux machines d'emballage et aux systèmes CNC, il assure un positionnement précis. Le câble radial (standard 1M) et la protection IP50 le rendent durable. Pesant environ 1200 g, il fonctionne en -20 ° C à + 85 ° C, parfait pour des environnements industriels durs.
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur incrémental |

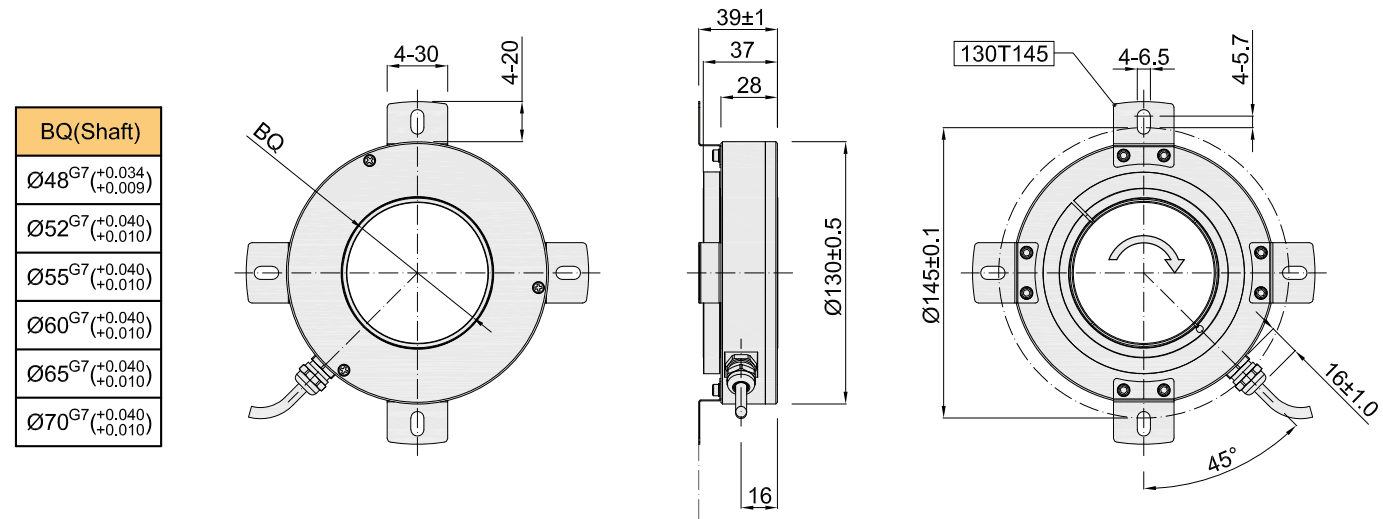

| Diamètre externe | 130 mm |
| Épaisseur | 39 mm |
| Dimension d'installation | R72,5 mm (plaque de ressort 130T145) |
| Type d'arbre creux | à travers le trou (bague de serrage à Prior) |
| Diamètre de l'arbre creux | 48 mm, 55 mm, 60 mm; 65 mm; 70 mm |

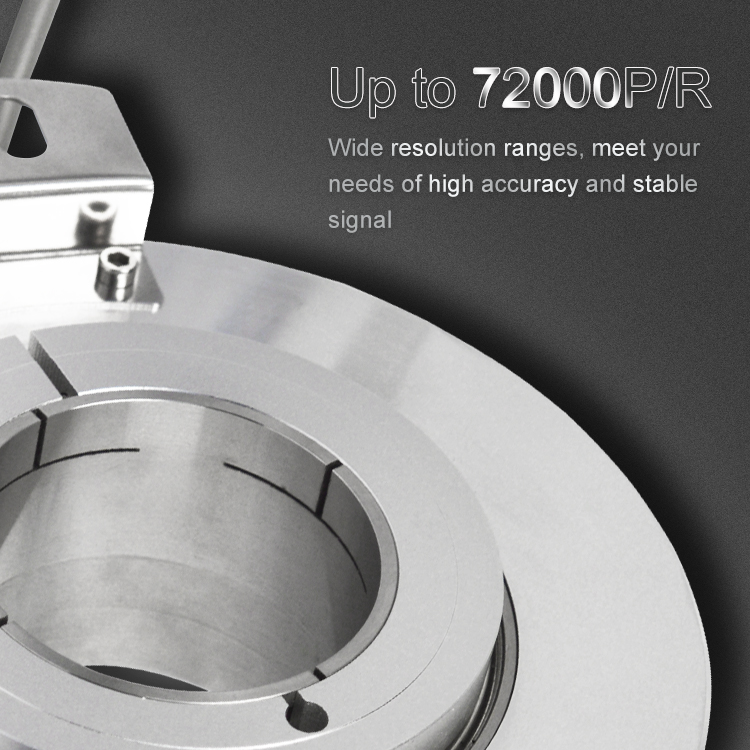

| Résolution | 1024; 2048; 4096; 8192; 16384; 32768; 65536; 72000; 131072; 144000 |
| Protection de polarité inversée | √ |
| Protection de court-circuit | √ |
| Phase de sortie | Phase A +, B +, Z +, A-, B-, Z- |
| Tension d'alimentation | Dc5v; DC8-30V |
| Pnemmouratal | Câble radial |
| Mode de sortie | OC (NPN / PNP) |
| Sortie de tension | |
| Sortie push-pull | |
| Ligne Drive (26LS31) TTL | |
| Drive de ligne (DC8-30V) HTL | |
| Courant de consommation | 120mA max |
| Fréquence de réponse supérieure | 300 kHz |
| Résistance à l'isolation | 10mΩ |
| GND | ne pas se connecter à l'encodeur |
| Rapport de marque à l'espace | 45% à 55% |
| couple de départ | Moins de 300 x 10-3 nm |
| Moment intertia | Moins de 220x 10-6 kg.m2 |
| Charge de tige | Radial 90n; Axial 60N |
| Top Rev | 3000 tr / min |
| Température environnementale | Fonctionnement: -20 ～ + 80 ° ； Stockage: -25 ～ + 85 ° |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Vibration (endurer) | Amplitude 1,52 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 1960m / s2 (200g), 11 ms trois fois pour x, y, z direction individuellement |
| Matériau d'arbre | Acier inoxydable |
| Matériau de coquille | alliage en aluminium |
| Longueur de câble | 1000 mm (câble avec blindage) |
| Grade de protection | Ip50 |
| Longueur de câble | 1 m (la longueur du câble peut être ajoutée de manière appropriée par |
| exiger, mais il a besoin de paiement individuellement) | |
| Certification | CE |
| emballer | Boîte de carton |
| Poids net | Environ 1200 g (avec package) |
