Arbre creux, Arbre plein
42mm
33 mm
6/8/10 mm
17-24 bits
Tour à feu absolu, Absolument-Multi-tour
IP50
Biss-C, SSI
Non
| Quantité: | |
|---|---|

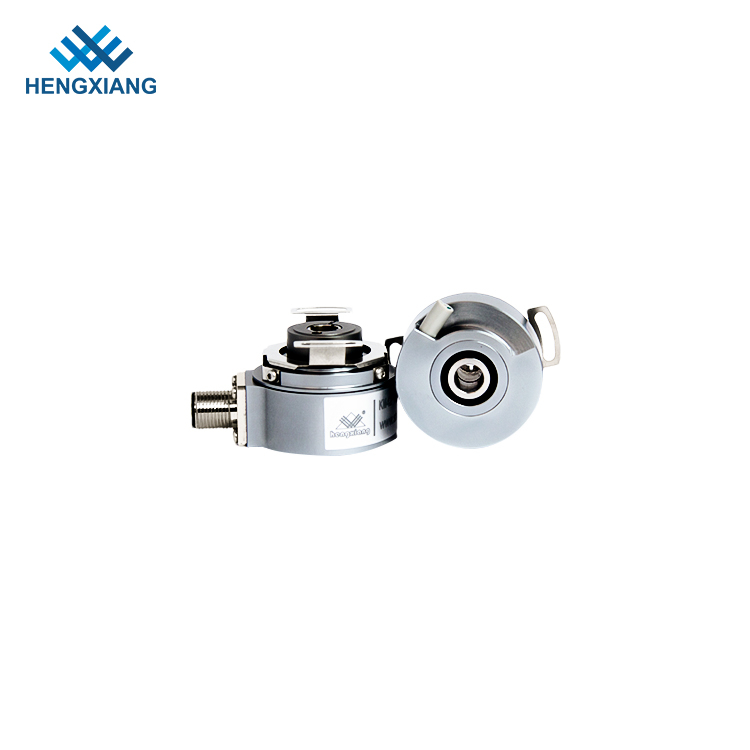

Km42
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur absolu |

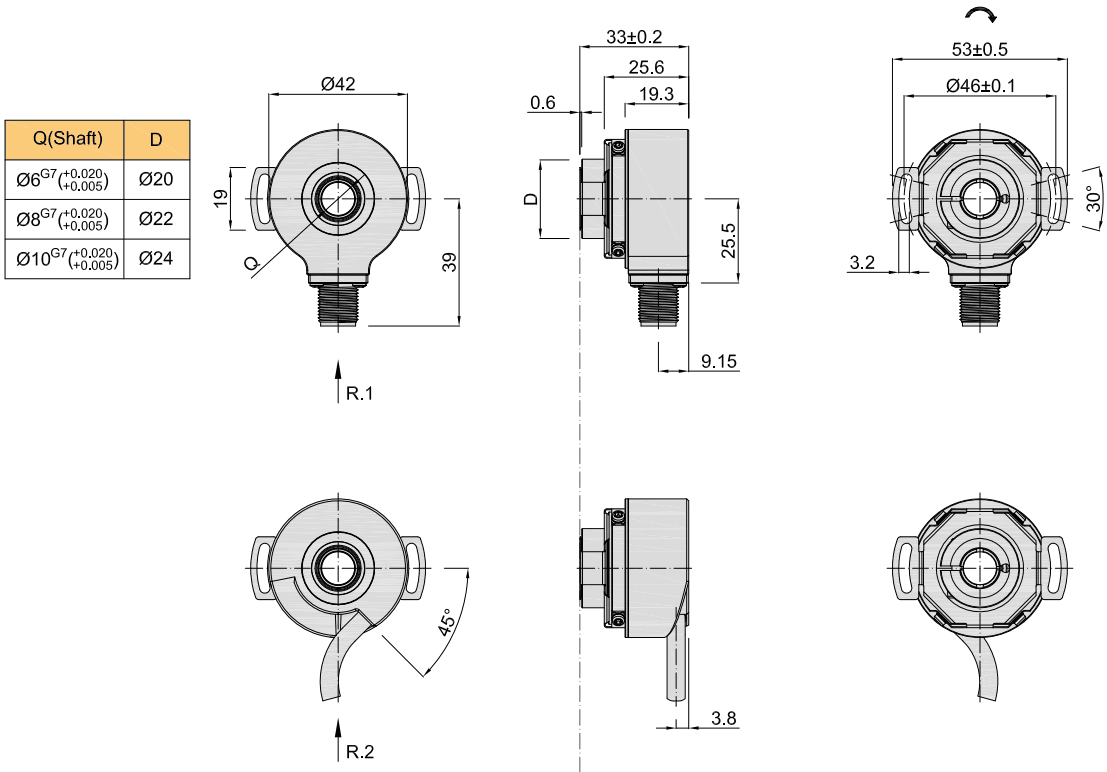

| Diamètre externe | 42 mm |
| Épaisseur | 33 mm |
| Dimension d'installation | 46 mm |
| Type d'arbre creux | Par le trou |
| Diamètre de l'arbre creux | 6 mm; 8 mm; 10 mm |

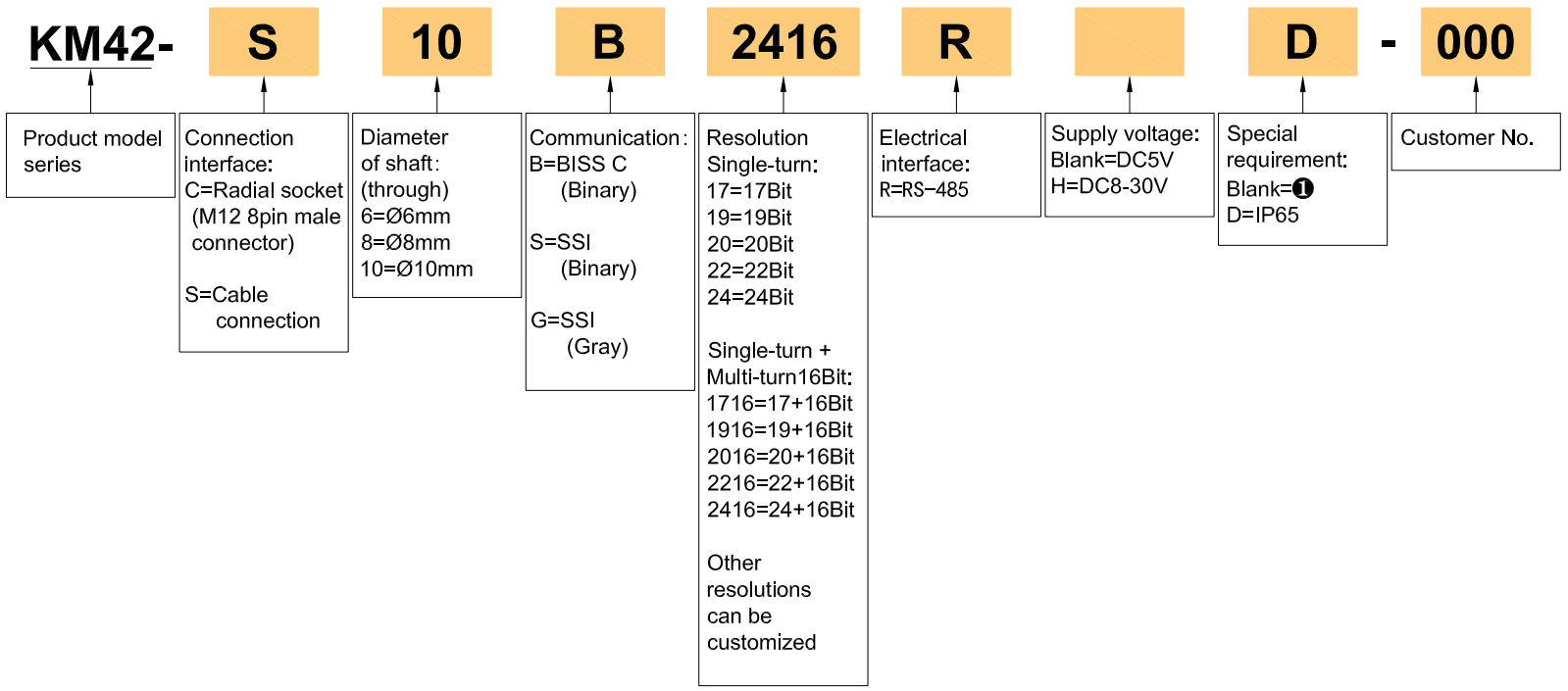

| Résolution | tour à feu: 17 bits, 19bit, 20 bits, 22 bits, 24 bits |
| Multi-tour: 1716 = 17 + 16bit, 1916 = 19 + 16 bits, | |
| 2016 = 20 + 16 bits, 2216 = 22 + 16 bits, 2416 = 24 + 16 bits | |
| Communication | BISS-C; SSI |
| Connexion électrique | Câble radial |
| Mode de sortie | Multi-tour (binaire et gris) |
| Tour à feu (binaire et gris) | |
| Principe de numérisation | Photo-électrique |
| Précision | ± 80 ' |
| Vitesse de réponse | Action normale: 6000min |
| RMS Position Signal Bruit | ± 2 @ 18 bits / r |
| Fréquence d'horloge de communication | ≤10 mHz (biss) ou ≤ 5 MHz (SSI) |
| Heure de début | Valeur typique: 13 ms |
| Période d'échantillonnage de position absolue | ≤75 ns |
| Vitesse admissible | ≤32200 r / min (restreint par limite de vitesse mécanique) |
| Câble | Câble différentiel à paire torsadé |
| Longueur de câble | 200 mm-10000 mm |
| Connexion mécanique | Verrouillage de la bague sur l'arbre, connexion en acier fixé à la plate-forme du moteur |
| Couple de départ | Moins de 9,8 × 10-3 nm |
| Moment inertique | Moins de 6,5 × 10-6 kg.m2 |
| Charge de tige | Radial 30n; Axial 20N |
| Vitesse de divertissement | ≤6000 tr / min |
| Matériau de coquille | Aluminium |
| Poids | environ 130g |
| Température environnementale | Opération: -40 ~ + 95 ℃; Stockage: -40 ~ + 95 ℃ |
| Humidité environnementale | Opération et stockage: 35 ~ 85% HR (non-condensation) |
| Vibration | Amplitude 0,75 mm, 5 ~ 55 Hz, 2H pour x, y, z direction individuellement |
| Choc | 490m / s2 11 ms, trois fois pour x, y, z direction individuellement |
| Protection | IP50 et IP65 |
