Arbre creux
58mm
37 mm
10/12/14 / 15 mm
10000-16777216pp
Encodeur incrémental
IP65
Durée de vie, HTL, Pousser tirer
Non
| Quantité: | |
|---|---|

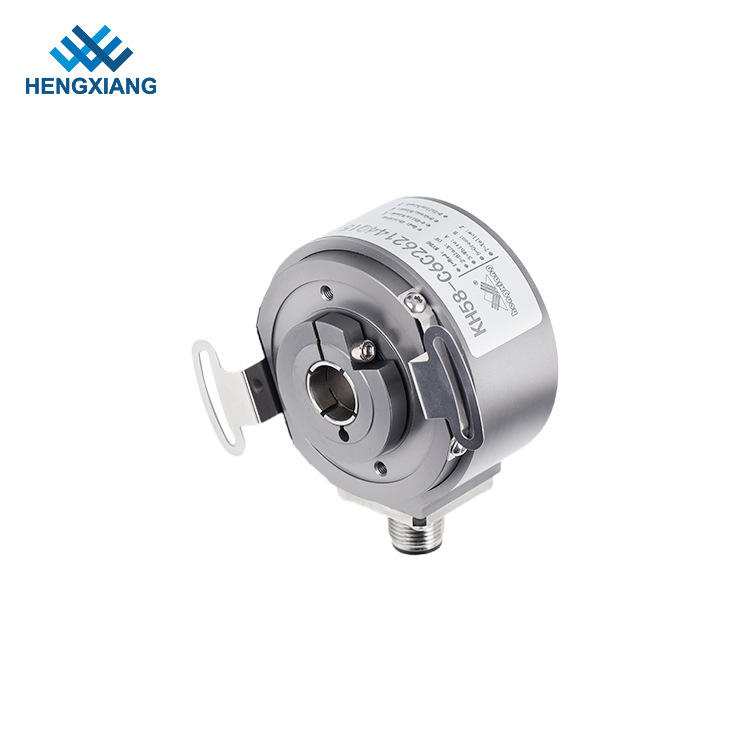

KH58
| Articles | Paramètres de base |
| Marque | HENGXIANG |
| Type d'encodeur | Encodeur optique incrémental ultra haute résolution |
| Diamètre extérieur | 58mm |
| Épaisseur | 37mm |
| Type d'arbre | À travers le trou |
| Diamètre de l'arbre | 10 mm ;12mm;14mm;15mm |
| Bit(étapes) | entre 10 000 ppr et 24 bits (16 777 216 ppr) |
| Type de prise | Câble radial |
| Douille radiale | |
| Interface électrique | Push-pull/TTL/HTL |
| Degré de protection | IP50 et IP65 |
| Phase de sortie | Phases A+,B+,Z+ A- B- Z- |
| Protection de court circuit | √ |
| Tension d'alimentation | DC5V ;DC8-30V |
| Température ambiante | Température de fonctionnement : -20~+85° |
| Température de stockage : -20~+90° | |
| Humanité environnementale | Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation) |
| Degré de protection | IP65 |
| Longueur de câble | 1M (la longueur du câble pourrait être ajoutée de manière appropriée en |
| exiger, mais il faut un paiement individuellement) | |
| Courant de consommation | 100 mA MAXIMUM |
| Fréquence de réponse la plus élevée | 300 kHz |
| Ondulation admissible | ≤3%rms |
| Tension de charge | ≤DC30V |
| couple de démarrage | ≤1,0 Ncm (à 20°c) |
| Couple de fonctionnement | ≤0,8 Ncm (à 20°c) |
| Mouvement statique admissible | ± 0,3 mm (radial); ± 0,5 mm (axial) |
| Dynamique de mouvement admissible | ±0,05 mm (radial) ;+0,1 mm (axial) |
| Durée de vie des roulements | 3,6x10-9 |
| Accélération angulaire maximale | ≤500 000 rad/s |
| La vitesse de fonctionnement | 5000 tr/min |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement |
| Matériau de l'arbre | Acier inoxydable |
| Matériau de la coque | Alliage d'aluminium |
| GND | ne pas se connecter à l'encodeur |
| Longueur de câble | 1000mm (câble avec blindage) |
| Poids | 200g |
| Attestation | CE |
