Cas de demande de petit encodeur sur moteur

Exigences du client

Un client doit installer un petit codeur à la queue du moteur pour réaliser l'installation intégrée et le débogage des signaux. Ses exigences de base sont les suivantes:

l Vitesse: vitesse électrique maximale 30000 tr / min, vitesse mécanique maximale 90000 tr / min;

L température de fonctionnement: -40 ° C à + 125 ° C;

L SIGNAL: Valeur absolue BISS-C binaire 12 bits;

L Taille: Diamètre extérieur 15,8 mm, longueur de coque 9 mm, adapté à l'espace compact.

Sélection de l'encodeur

Après un dépistage ciblé, un encodeur correspondant a été sélectionné, avec les caractéristiques suivantes:

① Stabilité à grande vitesse: peut résister à la vitesse mécanique de 90000 tr / min et une vitesse électrique de 30000 tr / min sans perte de signal;

② Adaptabilité de température large: fonctionnement stable à -40 ° C à + 125 ° C à travers des matériaux spéciaux et une conception structurelle;

③ Signal de haute précision: technologie de codage BISS-C 12 bits pour répondre aux besoins de contrôle de position;

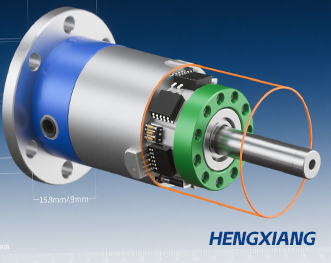

④ Adaptation de taille: structure compacte de 15,8 mm × 9 mm, montrant parfaitement l'espace à la queue du moteur.

Installation et débogage

n Installation intégrée : les supports et connecteurs personnalisés de la société d'encodeur pour assurer un centre précis de l'encodeur et de l'arbre moteur, contrôlant strictement la déviation axiale et garantissant la fermeté de l'installation.

N Débogage du signal : Test Signal Woard Forme et phase avec l'équipement professionnel, vérifiez la stabilité à 30000 tr / min à pleine vitesse, ajustez les paramètres de gain et de filtrage pour garantir que le système de contrôle reçoit avec précision et analyse les signaux.

Effets de l'application

1) Contrôle précis: rétroaction en temps réel des informations de position et de vitesse, améliorant la précision de contrôle du démarrage du moteur, le changement de vitesse et le fonctionnement en régime permanent;

2) Tolérance environnementale: fonctionnement continu et stable à des températures extrêmes, s'adaptant aux conditions de travail complexes;

3) Optimisation de l'espace: la conception intégrée économise de l'espace, réduit la complexité de l'équipement et aide les produits des clients à être miniaturisés.

4) Cette solution répond pleinement aux besoins des clients, garantit un fonctionnement stable de l'équipement et améliore la compétitivité des produits.
