Arbre plein
38mm
28 mm
4 mm
50-32768pp
Encodeur incrémental
IP65, IP50
RS422, Durée de vie, HTL, NPN, PNP, Pousser tirer, Tension
Non
| Quantité: | |
|---|---|
S38 Economic Universal 5/6mm Solid Shaft Optial Encodeur S38

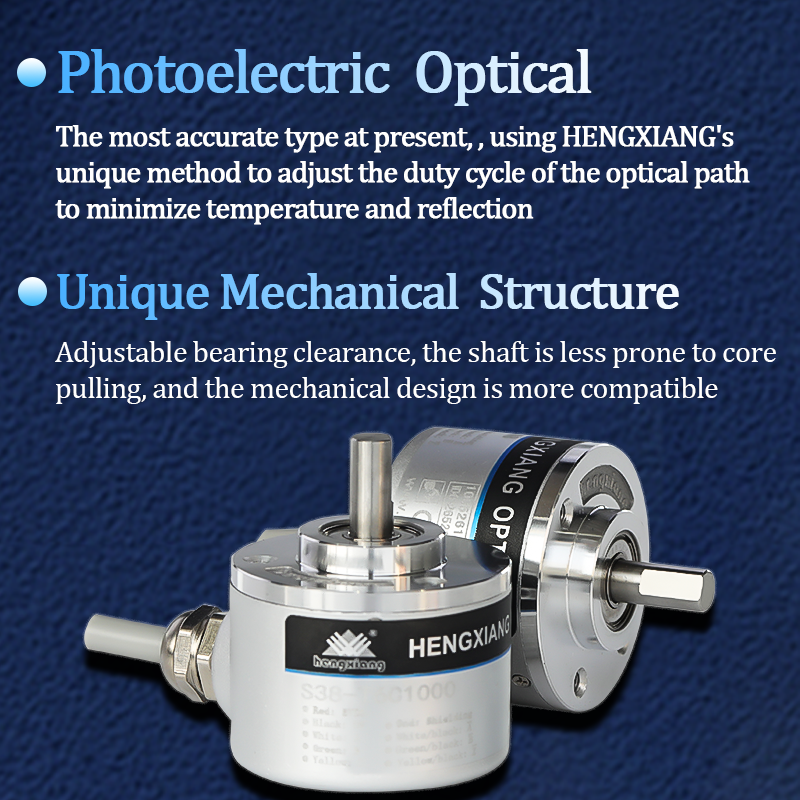

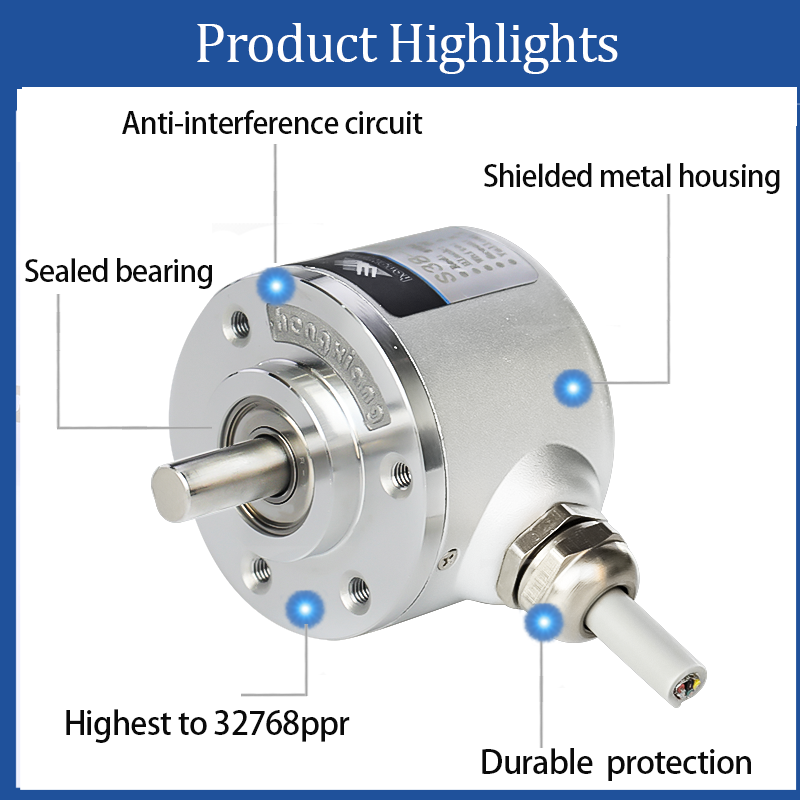

Le codeur optique incrémentiel S38 est une solution économique compacte pour l'automatisation industrielle. Avec un diamètre externe de 38 mm et une épaisseur de 28 mm, il offre des options d'arbre jusqu'à 8 mm, idéales pour les configurations limitées dans l'espace. En utilisant la technologie photoélectrique sans contact, il assure des performances fiables avec la polarité inverse et la protection de court-circuit. Plusieurs interfaces électriques et une haute résolution allant jusqu'à 32768 PPR répondent à divers besoins en textile, emballage, moteurs, ascenseurs et CNC. Il prend en charge les câbles radiaux / axiaux (norme 1M) et dispose d'une protection IP50 / IP65 pour la durabilité. Pesant 120 g, il fonctionne à ≤6000 tr / min (IP50) / ≤4000 tr / min (IP65) en -20 ° C à + 90 ° C, adapté aux environnements rigoureux. La conception robuste de l'encodeur et la connectivité flexible en font un choix pratique pour le positionnement de précision dans diverses applications d'automatisation.
ARTICLE | Paramètres |
| Marque | Hengxiang |
| Type d'encodeur | Encodeur incrémental |

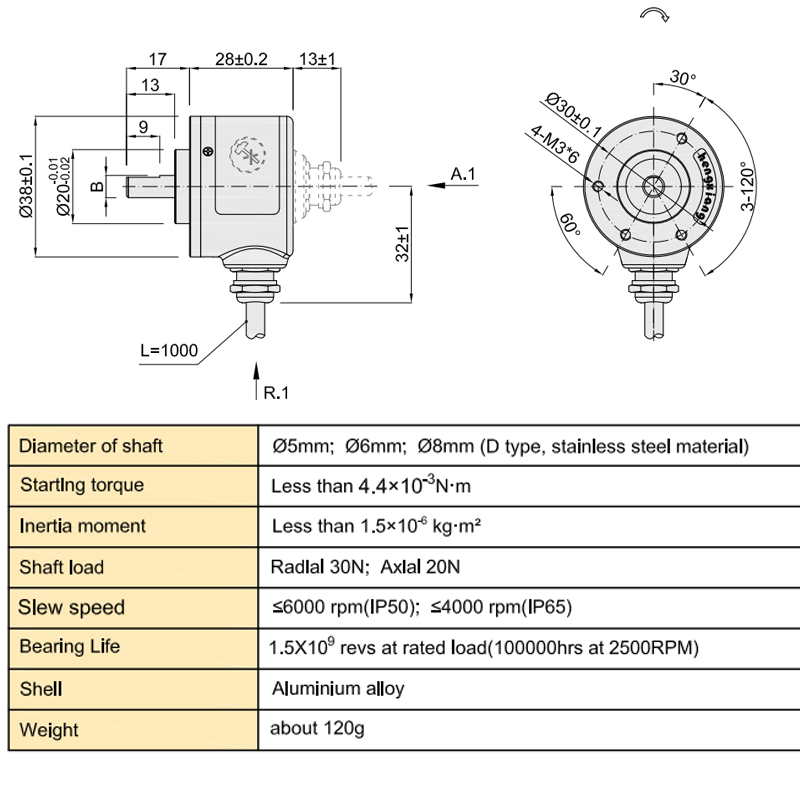

| Diamètre externe | 38 mm |
| Épaisseur | 28 mm |
| Longueur de tige | 13 mm |
| Diamètre de l'arbre solide | 5 mm; 6 mm; 8 mm (forme D) |
| Résolution | 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; |
| 600; 720; 750; 800; 900; 1000; 1024; 1200; 2000; 2048; 2500; | |
| 3600; 4000; 4096; 4800; 5000; 7200; 8192; 10000; 16384 | |
| 20000; 28800; 32000; 32768 | |
| Mode de sortie | NPN & PNP |
| Sortie de tension | |
| Sortie push-pull | |
| Sortie de différence (TTL, HTL, RS422) | |
| Protection de polarité inversée | √ |
| Protection de court-circuit | √ |
| Phase de sortie | Phase A, B, Z, A-, B-, Z- |
| Type de sortie | Câble radial 7 Câble axial |
| Grade de protection | IP50 et IP65 |
| Longueur de câble | 1000 mm |
| emballer | Boîte de carton |
| Poids net | Environ 120 g (avec package) |
| couple de départ | moins de 4,4x10-3 nm |
| Moment intertia | Moins de 1,5x 10-6 kg.m2 |
| Charge de tige | Radial 30n; Axial 20N |
| Top Rev | 6000 tr / min; IP65≤4000r RPM |
| Température environnementale | Fonctionnement: -20 ～ + 90 ° ； Stockage: -25 ～ + 95 ° |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Vibration (endurer) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 490m / s2, 11 ms trois fois pour x, y, z direction individuellement |
| Matériau d'arbre | Acier inoxydable |
| Matériau de coquille | Alliage d'alminium |
| Longueur de câble | 1000 mm (câble avec blindage) |
| Certification | CE |
