Arbre creux
80mm
22mm
14/15/19/20/24mm
17-24 bits
Monotour absolu, Absolu-Multi-tours
IP50
Biss-C, SSI
Non
| Quantité: | |
|---|---|

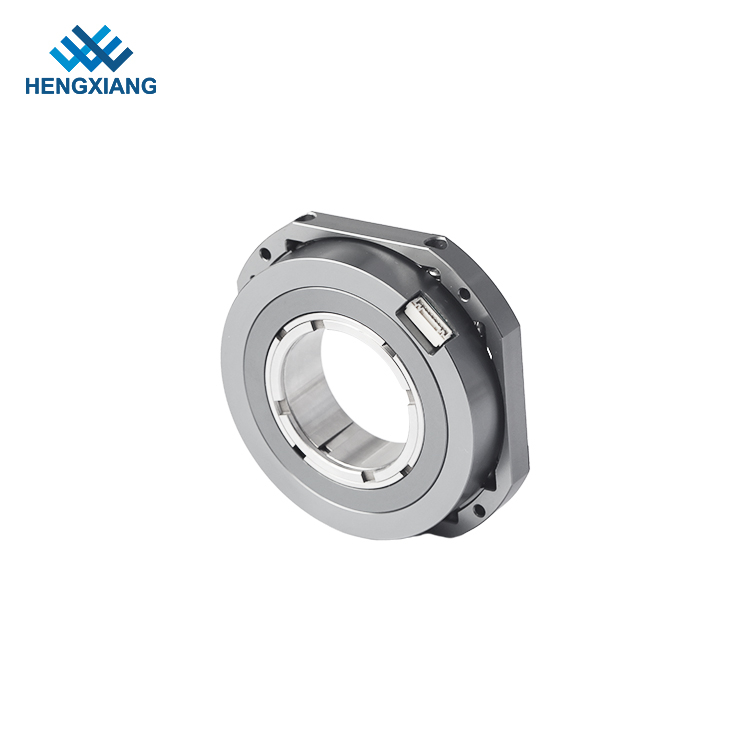

MPN80
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | Codeur absolu |

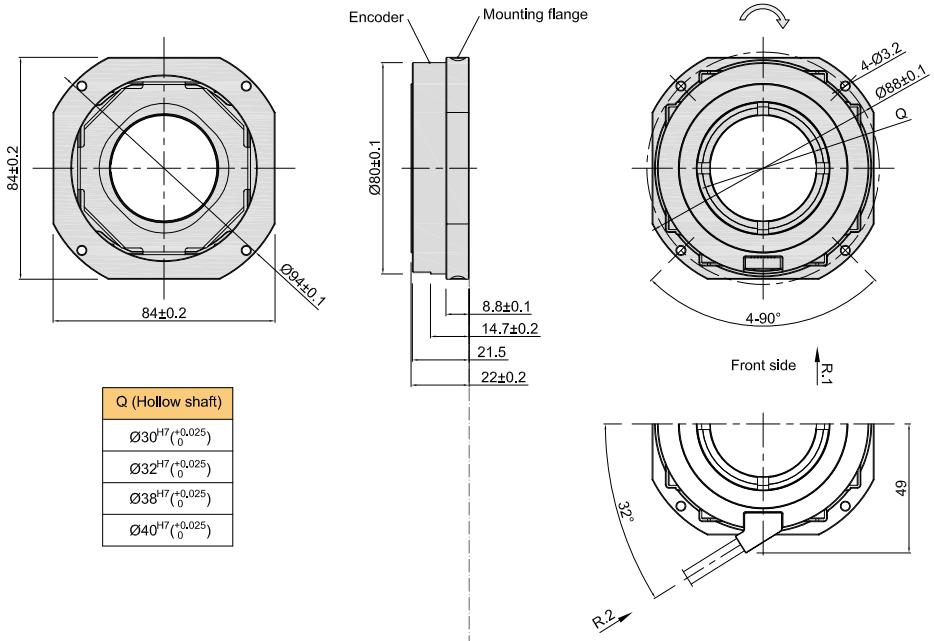

| Diamètre extérieur | 80 mm (bride de montage 94 mm) |
| Épaisseur | 22mm |
| Type d'arbre creux | À travers le trou |
| Diamètre de l'arbre creux | 30 mm ;32 mm ;38 mm ;40mm |
| Résolution | tour unique : 17 bits, 19 bits, 20 bits, 22 bits, 24 bits |
| multi-tours : 1716=17+16Bit, 1916=19+16Bit, | |
| 2016 = 20 + 16 bits, 2216 = 22 + 16 bits, 2416 = 24 + 16 bits | |

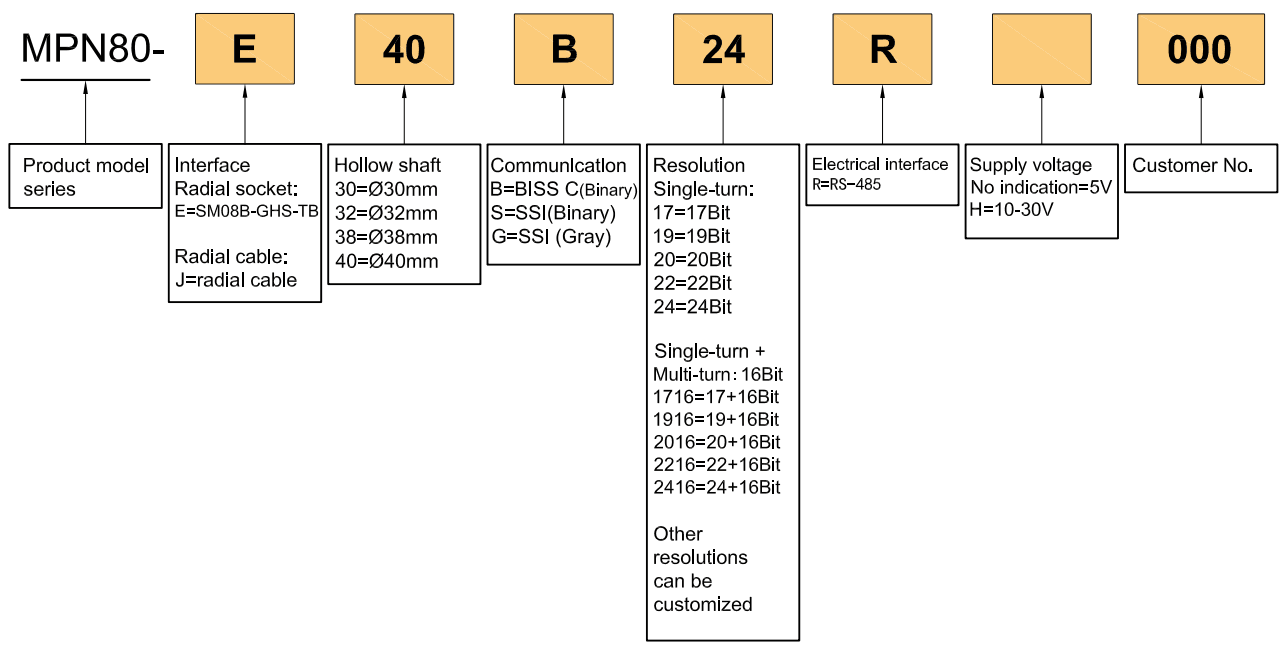

| Interface | E=SM08B-GHS-TB ; J=câble radial |
| Communication | B = BISS-C ;S=SSI |
| Connexion électrique | R=RS-485 |
| Mode de sortie | M = multi-tours |
| S=monotour | |
| Principe réfléchissant | Photoélectrique sans contact |
| Précision | ±80' |
| Vitesse de réponse | Action normale : 6000min-1 |
| Bruit du signal de position RMS | ±2 à 18 bits/r |
| Fréquence d'horloge de communication | ≤10 MHz (BISS) ou ≤ 5 MHz (SSI) |
| Heure de départ | valeur typique : 13 ms |
| Période d'échantillonnage de position absolue | ≤75 ns |
| Vitesse autorisée | ≤32 200 tr/min (limité par une limite de vitesse mécanique) |
| Câble | Câble à paire torsadée |
| Longueur de câble | 200mm-10000mm |
| Connexion mécanique | Verrouillage par anneau avec arbre, connexion fixe par plaque à ressort flexible |
| Couple de démarrage | moins de 60×10-3 Nm |
| Moment d'inertie | moins de 80×10-6 kg.m2 |
| Charge sur l'arbre | Radiale 30N ;Axiale 20N |
| Vitesse de rotation | ≤5000rpm |
| Matériau de la coque | Alliage d'aluminium |
| Température ambiante | Fonctionnement : -20~+95℃ ;Stockage : -25~+95℃ |
| Humidité ambiante | Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation) |
| Vibration | Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h pour les directions X, Y, Z individuellement |
| Choc | 980 m/s2 11 ms, trois fois pour les directions X, Y, Z individuellement |
| protection | IP50 |
| Poids net | Environ 360g |
Shanghai Hengxiang Optical Electronics Co., Ltd.est une entreprise de haute technologie spécialisée dans la création, la recherche, la production et la commercialisation d'encodeurs optiques de haute précision.Nous disposons d'une capacité de recherche et développement indépendante et mature, qui permet de personnaliser la production de modèles exclusifs en fonction des besoins des nouveaux produits technologiques de développement.Nous fondée en 2001 et exporté des produits vers le pays et à l'étranger après 21 ans de sédimentation.Notre société est principalement engagée dans l'encodeur, les lentilles optiques, les produits en germanium, etc. Le contrôle strict de la qualité des produits, la haute précision et le niveau élevé de technologie de traitement en profondeur servent l'ascenseur, le moteur, la CNC, le textile, le robot, l'énergie éolienne, le médical, l'assemblage. équipement de ligne et autres industries de technologie d'automatisation.
Nous nous efforçons d'être une marque bien connue dans le domaine des codeurs optiques de précision et visons à être un leader dans le domaine des codeurs de précision internationaux.
'Précision dans la détection pour une vie scientifique et technologique.' 'Hengxiang adhérera aux principes d'entreprise de 'Intégrité, précision et pragmatisme, orientation client, unité et réussite mutuelle'.
Question : Quels sont vos principaux produits ?
UN: Notre société a créé des produits à partir de lentilles optiques et de disques d'encodeur, qui fournissent une base théorique solide pour les encodeurs. Après 20 ans de développement, nous avons étendu notre activité aux encodeurs, c'est pourquoi notre qualité est hautement assurée et a obtenu des commentaires positifs par rapport aux autres usines d'encodeurs.
Question : Vous êtes un fabricant ou une agence ?
UN: Nous sommes une usine depuis plus de 23 ans d'expérience dans la fabrication, bienvenue pour visiter notre usine, nous sommes situés dans la ville de Shanghai, en Chine.
Question : Puis-je personnaliser un encodeur s'il n'existe aucun paramètre similaire dans votre catalogue actuel ?
UN: Oui, nous pouvons fournir des services personnalisés, nous disposons également de machines d'impression laser pour personnaliser votre propre logo ou numéro de pièce ;
Si vous souhaitez obtenir des produits équivalents pour d'autres marques, vous pouvez nous contacter pour obtenir une confirmation précise du prix et des paramètres, nous vous répondrons dans un délai d'une heure en temps de travail.
Question : Quel est votre MOQ ?
UN: MOQ est de 1 pièce pour nos encodeurs réguliers.
Question : Combien de temps prend le délai de livraison ?
UN: La livraison prend 1 semaine pour les échantillons, environ 10 jours pour les commandes de masse pour les encodeurs réguliers.
