Arbre creux
22 mm
16,9 mm
6 mm
36-16384pp
Codeur magnétique
IP67
Durée de vie, HTL
Non
| Quantité: | |
|---|---|
WSN22 : le codeur incrémental magnétique compact et fiable pour l'automatisation de précision
Dans l'automatisation industrielle, où l'espace et la fiabilité comptent le plus, le codeur aveugle incrémental sans roulement WSN22 de HENGXIANG est une solution remarquable. Ce codeur microminiature à arbre traversant allie compacité et performances robustes, idéal pour les petits équipements et les scénarios d'espace restreint.

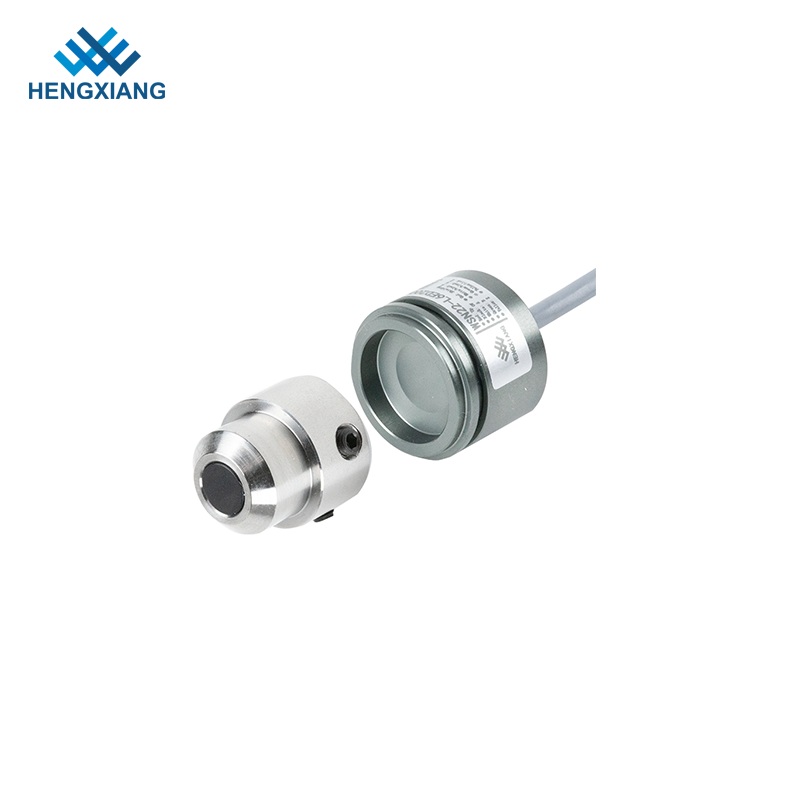

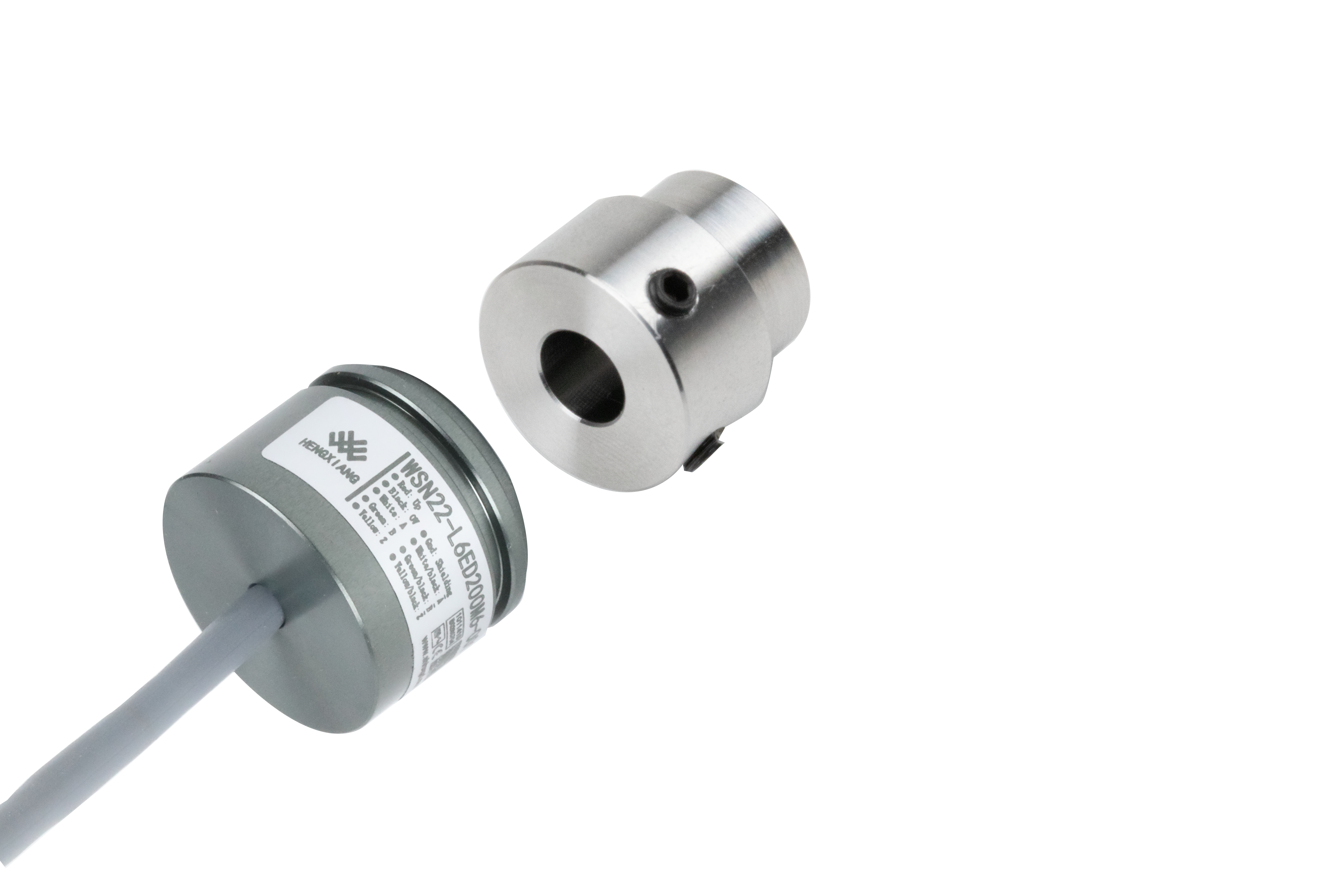

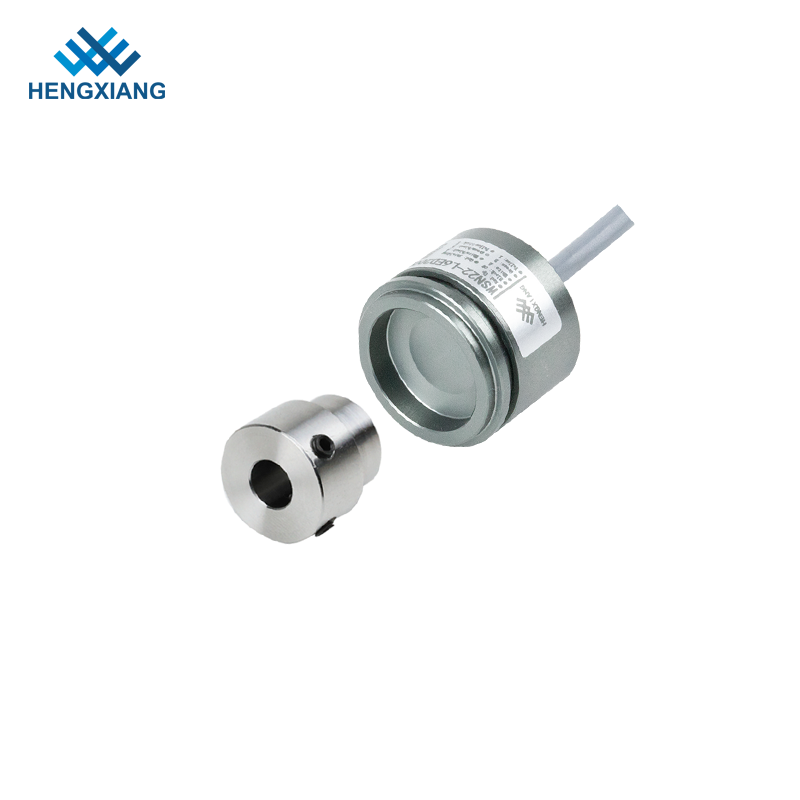

Avec un diamètre externe de 22 mm et un diamètre d'arbre maximum de 6 mm, le WSN22 s'intègre parfaitement dans les configurations restreintes telles que les micromoteurs et les machines textiles compactes. Son support magnétique et son arbre fixés par vis de réglage assurent une installation facile et une résistance aux vibrations.
Adoptant l'induction magnétique sans contact, il évite les frottements mécaniques, augmentant ainsi la durabilité et réduisant la maintenance. La protection IP67 le protège de la poussière et de l'immersion temporaire dans l'eau, adaptée aux environnements industriels difficiles.
Offrant une résolution maximale de 16 384 PPR, il permet une détection précise de la position/vitesse. Il offre une sortie différentielle anti-interférence, prend en charge les interfaces TTL (5 V) et HTL (7-30 V) et dispose d'une polarité inversée et d'une protection contre les courts-circuits de 30 secondes.
Fonctionnant à 7-30 V CC avec une fréquence de réponse maximale de 500 kHz, il fonctionne de manière stable entre -40 °C et 70 °C. L'encodeur 30g est livré avec un câble à paire torsadée de 1 m (extensible jusqu'à 100 m). Pour plus de détails, contactez HENGXIANG au fang@shhxgd.com ou au +86-21-54613487.
À première vue, la petite taille du WSN22 se démarque : avec un diamètre externe de seulement 22 mm et un diamètre d'arbre allant jusqu'à 6 mm. Ce facteur de forme ultra-compact lui permet de s'intégrer parfaitement dans des installations étroites où des encodeurs plus grands ne seraient pas pratiques, comme les micromoteurs, les petits instruments et les machines textiles ou d'impression compactes. Malgré sa petite taille, le codeur ne compromet pas l'intégrité structurelle ; son support magnétique et son arbre sont fixés avec une vis de réglage, garantissant une installation facile et une connexion fiable qui résiste aux vibrations opérationnelles
