Comment fonctionne le Rotary Encodeur

À la base, un encodeur rotatif est un maître de la traduction - il prend le mouvement physique d'un arbre rotatif et le transforme en signaux électriques que les machines, les ordinateurs ou les systèmes de contrôle peuvent comprendre. Considérez-le comme un interprète bilingue, combler l'écart entre le mouvement mécanique et la communication numérique. Décomposons ce processus, en utilisant des exemples de la gamme Shanghai Hengxiang Optical Electronics Co., Ltd pour donner vie aux mécanismes.

Commençons par les bases: la plupart des encodeurs rotatifs, y compris ceux de Hengxiang, comptent sur quelques composants clés travaillant en harmonie. Il y a l'arbre rotatif, qui se connecte à la machine (comme un bras de robot ou un moteur). Attaché à cet arbre est un disque de code - un petit disque plat avec des motifs gravés ou imprimés dessus. Ensuite, il y a des capteurs stationnaires (souvent légers basés sur des encodeurs optiques) et une source lumineuse, positionnée pour 'lire ' les motifs sur le disque lorsqu'il tourne. Enfin, il y a des circuits qui traitent les signaux des capteurs et les transforment en données utilisables.

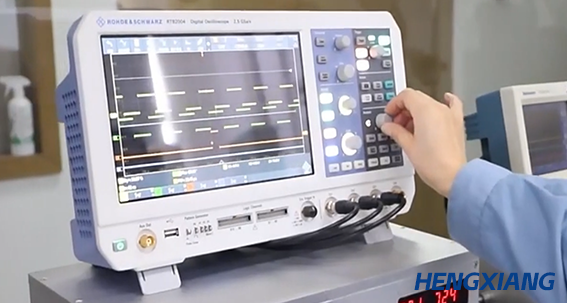

Les encodeurs optiques, une spécialité de Hengxiang, sont un excellent exemple de cette synergie. Voici comment ils fonctionnent: le disque de code a des segments transparents et opaques alternés, organisés en anneaux (ou pistes) précis. Lorsque l'arbre tourne, le disque tourne entre une source lumineuse (généralement une LED) et un photodétecteur (un capteur de lumière sensible). Lorsqu'un segment transparent s'aligne avec la lumière, le photodétecteur 'voit ' la lumière et envoie un signal de tension haute (comme un 'oui ' ou '1 '). Lorsqu'un segment opaque bloque la lumière, le signal tombe en basse tension (a 'no ' ou '0 '). Cette commutation rapide entre les signaux élevés et faibles crée un flux d'impulsions numériques, presque comme un code Morse pour le mouvement.

Mais il ne s'agit pas seulement de compter les impulsions - la direction compte aussi. Pour déterminer si l'arbre tourne dans le sens des aiguilles d'une montre ou dans le sens antihoraire, les encodeurs optiques utilisent deux pistes distinctes sur le disque de code, légèrement décalées les unes des autres. Chaque piste a son propre photodétecteur. Au fur et à mesure que le disque tourne, les deux détecteurs envoient des impulsions qui ne sont pas synchronisées (un phénomène appelé codage quadrature). Par exemple, si le détecteur A envoie une impulsion avant le détecteur B, le codeur sait que l'arbre tourne dans le sens des aiguilles d'une montre; Si B mène A, il a le sens antihoraire. Cette astuce intelligente permet aux systèmes tels que les encodeurs incrémentiels de Hengxiang suivent à la fois la vitesse (à quelle vitesse les impulsions arrivent) et la direction, ce qui les rend inestimables pour la robotique ou les machines CNC qui ont besoin d'un contrôle précis des mouvements.

Les encodeurs absolus, un autre produit clé de Hengxiang, va plus loin en suivant la position exacte, pas seulement au mouvement. Leurs disques de code utilisent un motif de code binaire ou gris unique pour chaque position possible - considérez comme un code-barres unique pour chaque degré de rotation. Même si la puissance est perdue, l'encodeur se souvient du dernier 'Barcode ' qu'il se lisait, donc lorsque la puissance revient, il sait exactement où se trouve l'arbre. Ceci est essentiel pour des applications telles que les scanners médicaux, où la perte de données de position à mi-procédure pourrait être désastreuse. Les encodeurs absolus de Hengxiang l'atteignent avec des conceptions de disques de code avancées et une mémoire embarquée, garantissant qu'aucune position n'est jamais oubliée.

Les encodeurs magnétiques, bien que moins courants dans le portefeuille de Hengxiang, fonctionnent sur un principe similaire mais échangent la lumière contre les aimants. Le disque de code a des pôles nord et sud alternés, et le capteur détecte les modifications du champ magnétique lorsque le disque tourne. Bien qu'ils soient plus résistants à la poussière ou à l'humidité que les encodeurs optiques, ils échangent souvent une certaine précision pour cette durabilité - faisant des encodeurs optiques le go - à la concentration de Hengxiang sur les applications de haute précision.

Quel que soit le type, la magie d'un codeur rotatif réside dans sa capacité à transformer le mouvement physique et désordonné en données propres et exploitables. Qu'il s'agisse d'un encodeur incrémentiel comptant des impulsions pour mesurer la mesure dans laquelle un bras de robot a déplacé, ou un encodeur absolu signalant l'angle exact d'une lame d'éoliennes, l'objectif est le même: pour donner aux machines un moyen de 'se sentir ' et 'rapporter ' leur propre mouvement. Pour Shanghai Hengxiang Optical Electronics Co., Ltd., Cela signifie affiner chaque détail - des modèles gravés sur le disque de code à la sensibilité des photodétecteurs - afin que cette traduction soit toujours exacte, fiable et assez rapide pour répondre aux exigences de l'industrie moderne.

En bref, un encodeur rotatif est un détective de mouvement, transformant les tours et se transforme en histoires que les machines peuvent comprendre. Et entre les mains d'experts comme Hengxiang, ces histoires sont toujours claires, précises et prêtes à conduire la prochaine génération de systèmes automatisés.
