Encodeurs vs résolveurs

Dans le monde en évolution rapide de l'automatisation industrielle, de la robotique, de l'aérospatiale et des industries automobiles, un contrôle précis des mouvements et un positionnement précis ne sont pas seulement souhaités - ils sont essentiels. Les encodeurs et les résolveurs. Ces composants sont cruciaux dans les systèmes de rétroaction, permettant une surveillance précise des positions et des vitesses angulaires. À mesure que la technologie progresse, le choix du bon dispositif de rétroaction de mouvement devient de plus en plus critique pour les performances, l'efficacité et la fiabilité.

Cet article plonge profondément dans la bataille des encodeurs par rapport aux résolveurs, en comparant leurs principes de travail, leurs avantages, leurs limitations et leurs scénarios d'application. Que vous conceviez un bras robotique de haute précision ou que vous mettiez en œuvre un système de contrôle moteur robuste dans des environnements difficiles, la compréhension de la différence entre les encodeurs et les résolveurs est essentiel pour prendre la bonne décision. Nous fournirons également des comparaisons de données détaillées, des exemples du monde réel et des questions fréquemment posées pour vous aider à naviguer dans cet aspect crucial du contrôle de mouvement.

Que sont les résolveurs?

Un résolveur est un dispositif électromécanique analogique qui fonctionne de manière similaire à un transformateur électrique. Il convertit la position angulaire d'un arbre en signaux analogiques, qui sont ensuite interprétés par des systèmes de contrôle pour déterminer la position ou la vitesse exacte d'un objet rotatif. Les résolveurs sont souvent utilisés dans des applications qui exigent une fiabilité élevée dans des conditions extrêmes.

Les résolveurs fonctionnent en fonction des principes électromagnétiques. Ils se composent d'un rotor et d'un stator, avec des enroulements placés à l'intérieur. Lorsqu'un courant alternatif est appliqué à l'enroulement primaire, il induit des tensions dans les enroulements secondaires en fonction de la position angulaire de l'arbre. Ces signaux analogiques sont ensuite traités pour déterminer l'angle.

Quels sont les avantages de l'utilisation de résolvers?

Les résolveurs sont réputés pour leur robustesse et leur durabilité dans des environnements difficiles, ce qui en fait un choix incontournable dans des industries comme l'aérospatiale et les applications militaires. Voici quelques avantages clés:

• Tolérance environnementale : les résolveurs peuvent fonctionner à des températures extrêmes (-55 ° C à 150 ° C), une humidité élevée et des environnements poussiéreux ou sales sans dégradation des performances.

• Résissence de choc et de vibrations : leur conception robuste leur permet de résister à des niveaux élevés de choc et de vibrations.

• Pas de composants optiques : Contrairement aux encodeurs optiques, les résolveurs ne reposent pas sur des composants à base de lumière, ce qui les rend immunisés contre les contaminants comme l'huile, la saleté ou l'humidité.

• Fiabilité élevée : comme ils utilisent des signaux analogiques et ont moins de composants électroniques sensibles, ils sont moins sujets à la défaillance.

• Immunité électromagnétique : les résolveurs sont moins sensibles aux interférences électromagnétiques (EMI), ce qui les rend adaptées aux environnements industriels avec un bruit électrique élevé.

Y a-t-il des limites avec les résolveurs?

Malgré leurs forces, les résolveurs ne sont pas sans limites:

• Résolution inférieure : les résolveurs offrent généralement une résolution plus faible par rapport aux encodeurs numériques, ce qui les rend moins adaptés aux applications de haute précision.

• Traitement du signal analogique : ils nécessitent une électronique supplémentaire pour convertir les signaux analogiques en forme numérique, augmentant potentiellement la complexité et le coût du système.

• Taille et poids : les résolveurs sont généralement plus volumineux que les encodeurs, ce qui peut être un inconvénient dans les conceptions compactes.

• Coût de la conversion du signal : La nécessité de convertisseurs spécialisés résolver à numérique (RDC) peut augmenter le coût global.

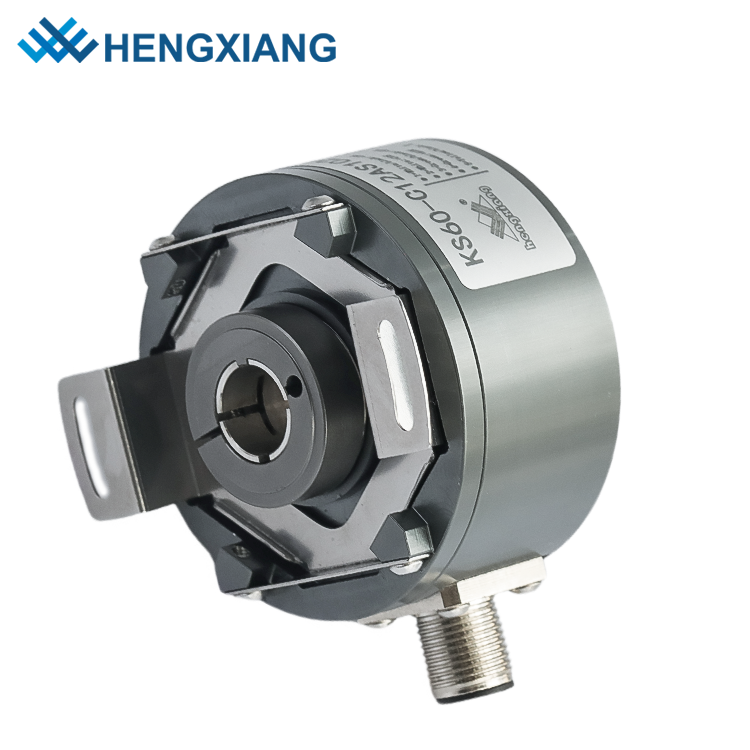

Que sont les encodeurs?

Un encodeur est un capteur qui convertit la position ou le mouvement d'un arbre ou d'essieu en un signal numérique qui peut être lu par un système de contrôle. Les encodeurs sont largement utilisés dans l'automatisation industrielle, la robotique, les machines CNC et l'électronique grand public en raison de leur haute résolution et de leur précision.

Il existe deux principaux types d'encodeurs:

1. Encodeurs incrémentiels : ces impulsions de sortie tournent lorsque l'arbre tourne, chaque impulsion représentant un incrément de mouvement.

2. Encodeurs absolus : ceux-ci fournissent un code numérique unique pour chaque position d'arbre, offrant des données de position précises et sans ambiguïté même après une perte de puissance.

Quels sont les avantages de l'utilisation des encodeurs?

Les encodeurs sont populaires pour une raison. Ils offrent plusieurs avantages convaincants par rapport aux capteurs analogiques:

• Haute résolution : les encodeurs peuvent fournir des résolutions supérieures à 10 000 chefs d'accusation par révolution (RCR), ce qui les rend idéales pour les applications de haute précision.

• Conception compacte : les encodeurs modernes peuvent être très petits, permettant leur utilisation dans des systèmes compacts.

• Sortie numérique : Ils offrent une sortie numérique directe, simplifiant l'intégration avec les PLC, les microcontrôleurs et les ordinateurs.

• Polyvylity : Disponible dans une variété de formats, y compris les encodeurs optiques, les encodeurs magnétiques, les encodeurs capacitifs, etc.

• Corparement : pour de nombreuses applications, les encodeurs offrent une solution plus économique par rapport aux résolveurs, en particulier dans la fabrication à haut volume.

Quelles sont les limites des encodeurs?

Bien que les encodeurs offrent de nombreuses forces, ils ne conviennent pas à chaque application:

• Sensibilité environnementale : les encodeurs optiques peuvent être affectés par la poussière, l'huile, l'humidité et d'autres contaminants.

• Sensibilité EMI : les encodeurs numériques peuvent être plus vulnérables à l'interférence électromagnétique sans protéger approprié.

• Durabilité : Par rapport aux résolveurs, les encodeurs sont généralement moins robustes dans des environnements industriels sévères.

• Plage de température limitée : La plupart des cocoteurs fonctionnent dans une plage de température plus étroite par rapport aux résolveurs.

Choisir entre les résolveurs et les encodeurs

La sélection du bon rétroaction de mouvement dépend fortement des exigences spécifiques de votre application. Examinons une comparaison détaillée:

Scénarios d'application

• Utilisez des résolveurs lorsque :

• Opérant dans des environnements extrêmes.

• Un choc élevé et des vibrations sont attendus.

• L'interférence électromagnétique est une préoccupation.

• La longévité et la fiabilité sont plus importantes que la résolution.

• Utilisez des encodeurs lorsque :

• Une résolution élevée et une précision sont nécessaires.

• Le coût et la taille sont des contraintes.

• Opérant dans des environnements propres.

• L'intégration avec les systèmes de contrôle numérique est importante.

Conclusion

Dans le débat des encodeurs vs Resolvers, il n'y a pas de gagnant universel. Chacun a ses avantages uniques adaptés à des applications spécifiques. Les encodeurs brillent dans des systèmes numériques à haute résolution et rentables, tandis que les résolveurs offrent une fiabilité inégalée dans les environnements les plus sévères. Les ingénieurs doivent évaluer soigneusement les exigences de leur application, y compris les conditions environnementales, les exigences de résolution, les contraintes de coûts et l'espace disponible.

À mesure que la technologie évolue, des solutions hybrides émergent également - comme des résolveurs numériques et des encodeurs magnétiques robustes - en train de mettre les lignes entre les deux. Rester à jour avec les dernières tendances et innovations est la clé pour prendre des décisions éclairées qui améliorent les performances du système et la longévité.

FAQ

Q1: Quelle est la principale différence entre un encodeur et un résolveur?
R: La principale différence réside dans le type de signal et la résolution. Les encodeurs fournissent des signaux numériques haute résolution, tandis que les résolveurs produisent des signaux analogiques et sont plus robustes pour des environnements difficiles.

Q2: Puis-je remplacer un résolveur par un encodeur?
R: Techniquement oui, mais cela dépend des exigences de la demande. Si la résilience environnementale est critique, un résolveur peut toujours être préférable.

Q3: Y a-t-il des résolveurs numériques disponibles?
R: Oui, les convertisseurs modernes de résolveur-numérique (RDC) offrent une sortie numérique, ce qui rend les résolveurs compatibles avec les systèmes numériques.

Q4: Quel type d'encodeur convient le mieux aux environnements sales ou huileux?
R: Les encodeurs magnétiques ou les encodeurs capacitifs sont mieux adaptés aux environnements contaminés par rapport aux encodeurs optiques, qui sont sensibles aux débris.

Q5: Quelle est la durée de vie des encodeurs et des résolveurs?
R: Les résolveurs ont généralement une durée de vie plus longue en raison de moins de composants électroniques. Les encodeurs peuvent également durer longtemps, mais peuvent nécessiter plus d'entretien dans des paramètres poussiéreux ou à vibration élevée.

Q6: Les encodeurs ont-ils besoin d'étalonnage?
R: La plupart des encodeurs absolus sont pré-calibrés et conservent la position même sans électricité. Les encodeurs incrémentiels peuvent nécessiter un recalibrage des points de référence après une perte de puissance.

Q7: Existe-t-il une solution hybride qui combine les avantages de l'encodeur et du résolveur?
R: Oui, certains fabricants proposent des dispositifs de rétroaction hybrides qui intègrent la durabilité des résolveurs avec la précision des encodeurs, en utilisant des techniques avancées de traitement du signal.
