| Articles | Paramètres de base |
| Marque | HENGXIANG |
| Type d'encodeur | Codeur absolu |

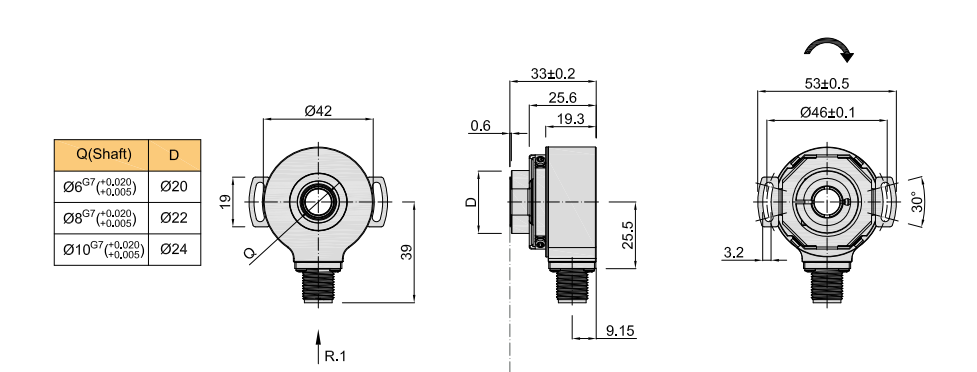

| Diamètre extérieur | 42mm |
| Épaisseur | 33mm |
| Dimensions d'installation | 46 ± 0,1 mm de diamètre |
| Type d'arbre | Arbre traversant |
| Diamètre de l'arbre | 6 mm ;8mm;10mm |
| Bit(étapes) | 17 bits à un tour ;19 bits ;20 bits ;22 bits ;24 bits ; jusqu'à 32 bits ;Multi-tours : 16 bits+(17-26 bits) |
| Type de prise | Câble de connexion;Douille radiale |
| Interface électrique | RS-485 |
| Communication | BISS C (binaire) |
| SSI (Binaire/Gris) |
| Degré de protection | IP65 |
| Longueur de câble | 1M (la longueur du câble pourrait être ajoutée de manière appropriée en |
| exiger, mais il faut un paiement individuellement) |
| Vitesse de réponse | Action normale : 6000min-1 |
| Bruit du signal de position RMS | ±2 à 18 bits/r |
| Fréquence d'horloge de communication | ≤10 MHz (BiSS) ou ≤5 MHz (SSI) |
| Heure de départ | Valeur typique : 13 ms |
| Période d'échantillonnage de position absolue | ≤75 ns |

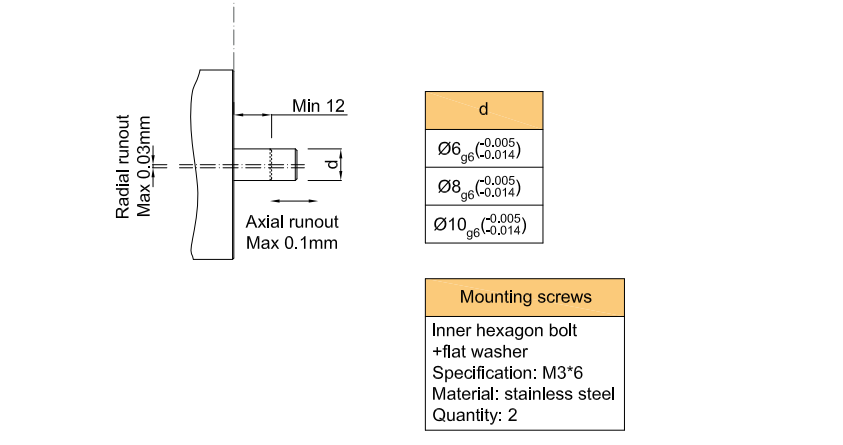

| Connexion mécanique | Verrouillage par anneau avec arbre, connexion fixe par plaque à ressort flexible |
| couple de démarrage | moins de 9,8x 10-3N.m |
| Moment d'intertie | moins de 6,5x 10-6kg.m2 |
| Charge sur l'arbre | Radiale 30N ;Axiale 20N |
| Vitesse autorisée | ≤6000 tr/min |
| Température ambiante | Fonctionnement : -40 ～ + 95 °C ； stockage : -40 ～ + 95 °C |
| Humidité ambiante | Fonctionnement et stockage : 35-85 % HR (sans condensation) |
| Vibration (endurer) | Amplitude 1,52 mm, 5-55 Hz, 2 heures pour trois axes individuellement |
| Choc (endurer) | 980 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement |
| Matériau de l'arbre | Acier inoxydable |
| Matériau de la coque | Alliage d'aluminium |
| Attestation | CE |
| emballer | Boîte en carton |
| Poids net | Environ 150g (avec paquet) |
