Arbre creux
58mm
30 mm
14/18/20/22/24 mm
5-12 bits
Tour à feu absolu
IP65, IP50
Parallèle, NPN, PNP
Non
| Quantité: | |
|---|---|

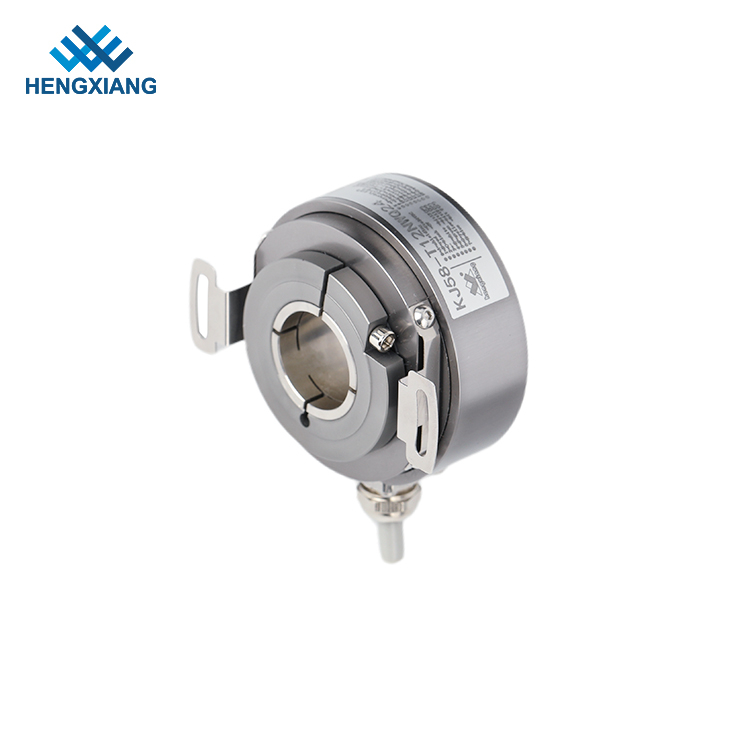

KJ58
| Articles | Paramètres de base |
| Marque | Hengxiang |
| Type d'encodeur | encodeur absolu |
| Diamètre externe | 58 mm |
| Épaisseur | 30 mm |

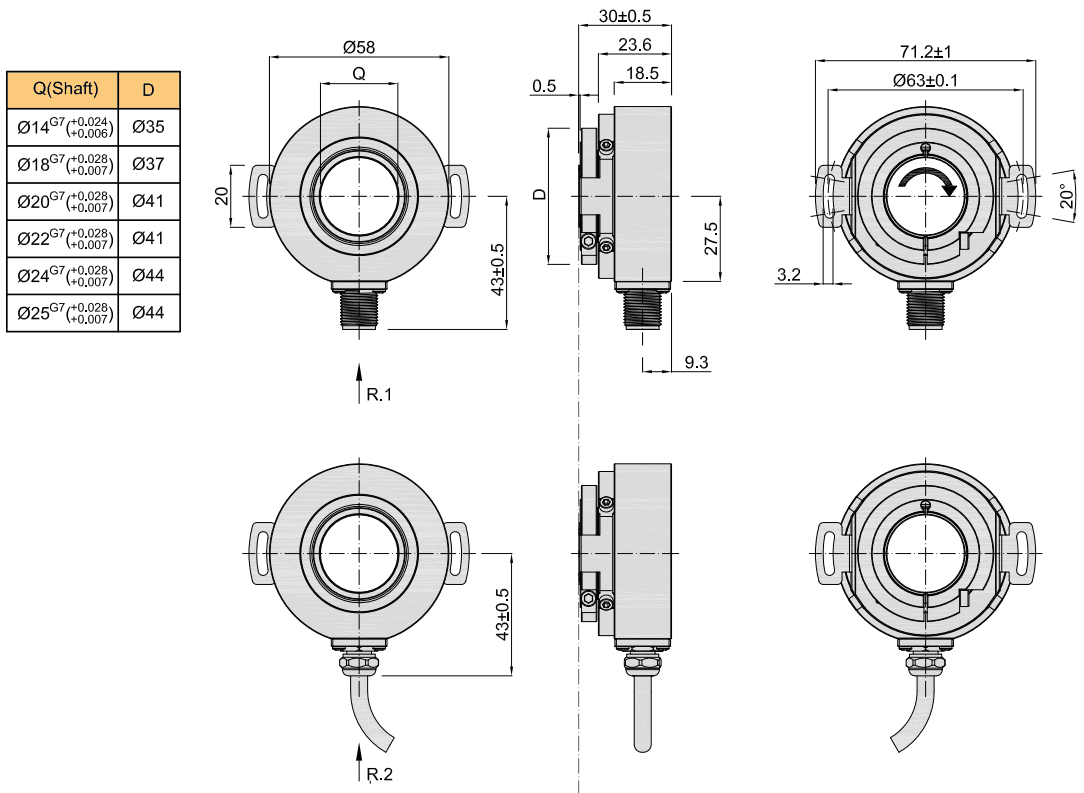

| Dimension d'installation | 63 mm de diamètre |
| Type d'arbre creux | à travers le trou ou le trou aveugle |
| Diamètre de l'arbre creux | 14 mm; 18 mm; 20 mm; 22 mm; 24 mm ， 25 mm |
| Bit (étapes) | 5 bits; 6 bits; 7 bits; 8 bits; 9 bits; 10 bits; 11 bits; 12 bits |
| Tension d'alimentation | DC5V ； DC8-30V |
| Pnemmouratal | câble radial |
| douille radiale | |
| Compter la direction | dans le sens antihoraire |
| direction de contrôle extérieur | |
| dans le sens des aiguilles d'une montre | |
| Interface | NPN / PNP bas niveau efficace |
| NPN / PNP de haut niveau effectif | |
| Grade de protection | IP65 |
| Longueur de câble | 1 m (la longueur du câble peut être ajoutée de manière appropriée par |
| exiger, mais il a besoin de paiement individuellement) | |
| Courant de consommation | 100mA max |
| Fréquence de réponse supérieure | 100 kHz |
| Ondulation autorisée | ≤3% RMS |
| Tension de chargement | ≤dc30v |
| Code de sortie | code gris |
| Précision | 360 / (résolution x 4) |
| Force d'isolation | AC500V 60S |
| Résistance à l'isolation | 10mΩ |
| GND | ne pas se connecter à l'encodeur |
| couple de départ | Moins de 10x 10-3n.m |
| Moment intertia | Moins de 11x 10-6 kg.m2 |
| Charge de tige | Radial 30n; Axial 20N |
| Top Rev | ≤4000 tr / min |
| Portant la vie | 1,5x109 REVS à la charge nominale (100000hrs à 2500 tr / min) |
| Température environnementale | Fonctionnement: -20 ～ + 85 ° C (câble d'enroulement répétable: -10 ° C) ； Stockage: -25 ～ + 90 ° C |
| Humidité environnementale | Opération et stockage: 35 à 85% HR (non-condensation) |
| Vibration (endurer) | Amplitude 0,75 mm, 10-55 Hz, 2 heures pour trois axes individuellement |
| Chaussette (endurer) | 49 m/s2, trois fois pour les directions X, Y, Z individuellement |
| Matériau de l'arbre | Acier inoxydable |
| Matériau de la coque | Dia fonte d'aluminium |
| Longueur du câble | 1000mm (câble avec blindage) |
| Attestation | CE |
| emballer | Boîte en carton |
| Poids net | Environ 180g (avec emballage) |
